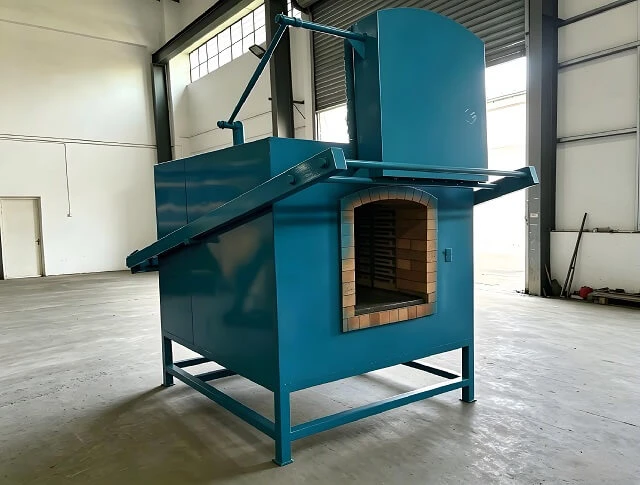

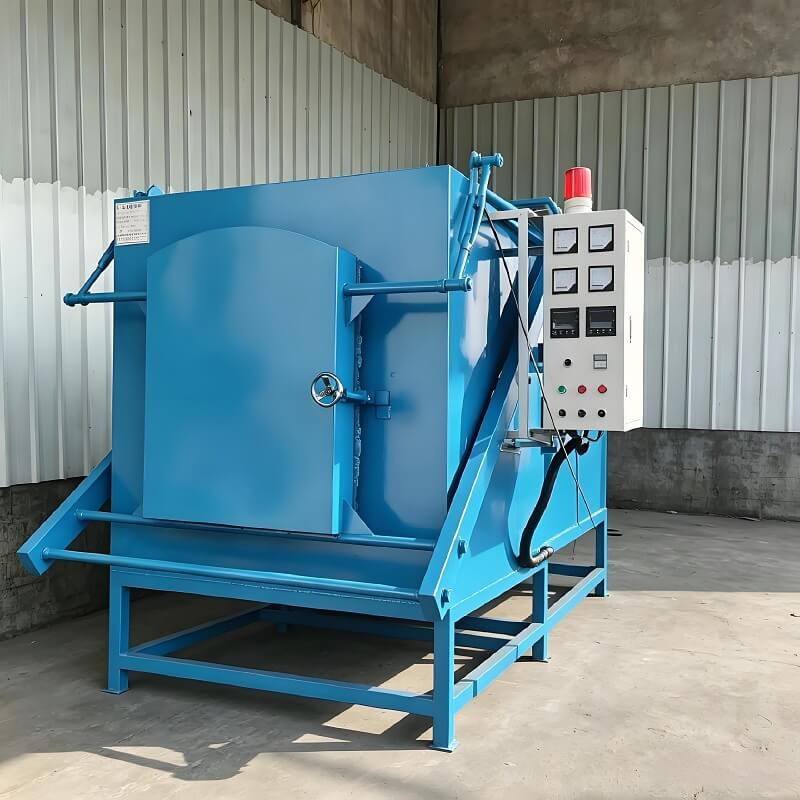

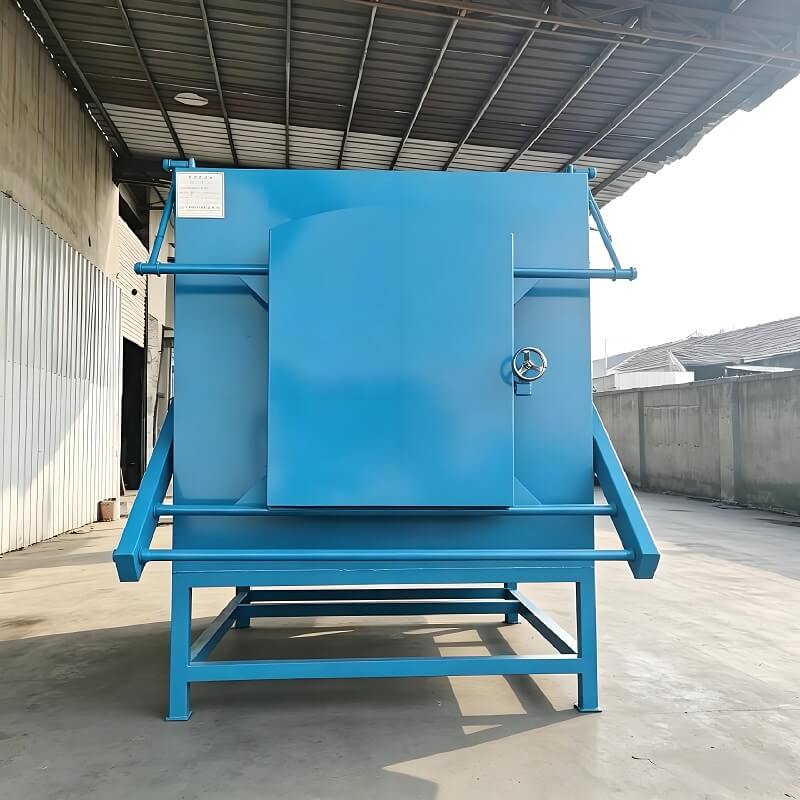

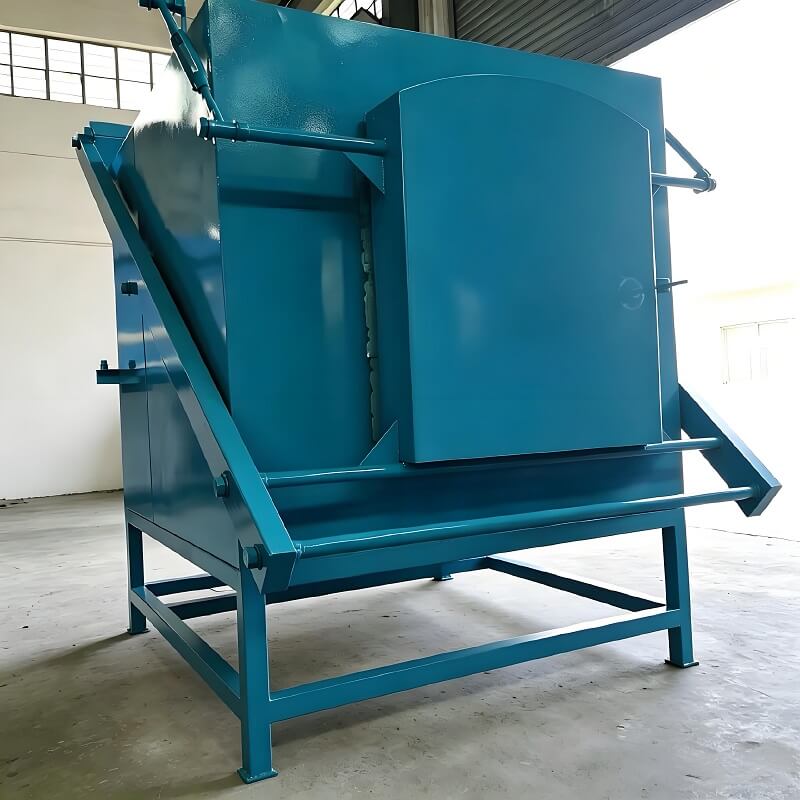

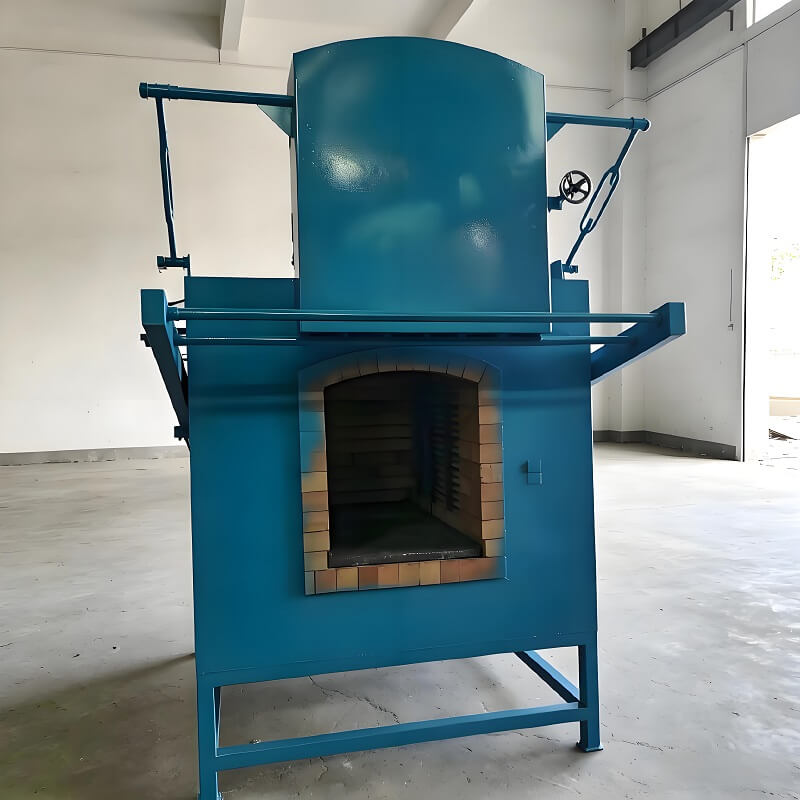

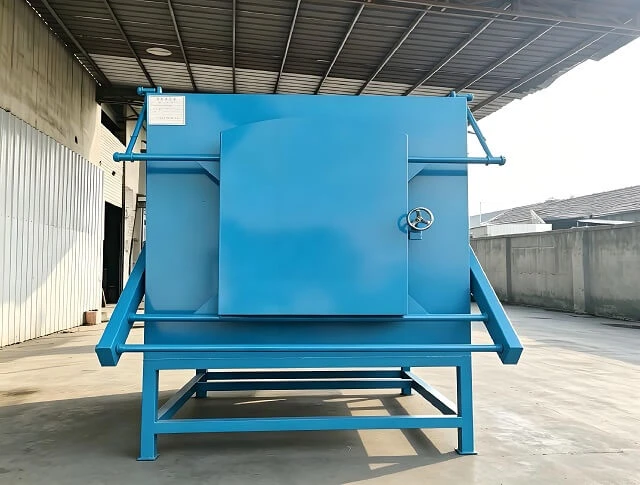

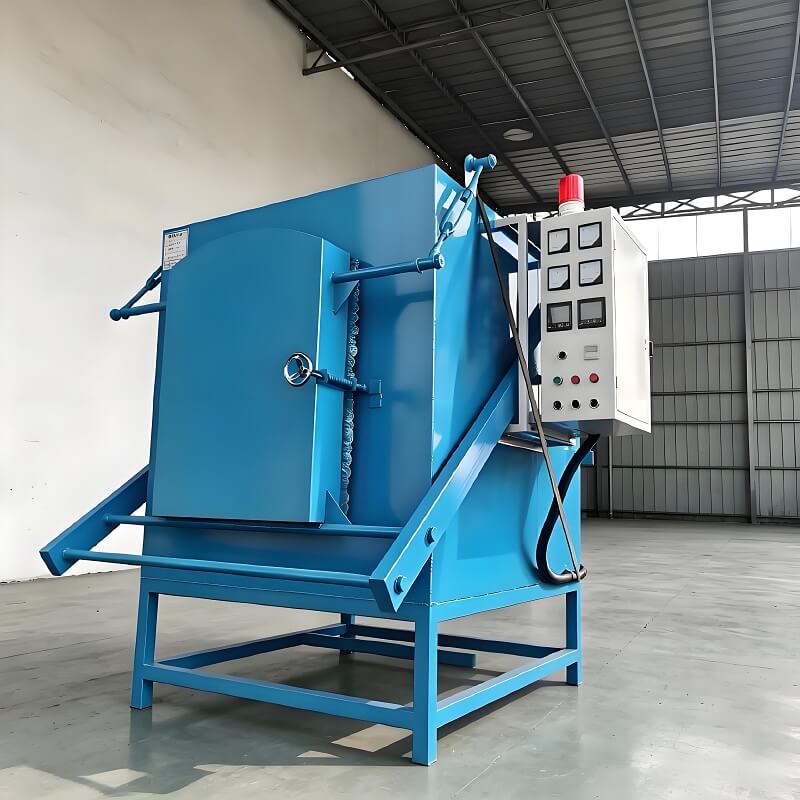

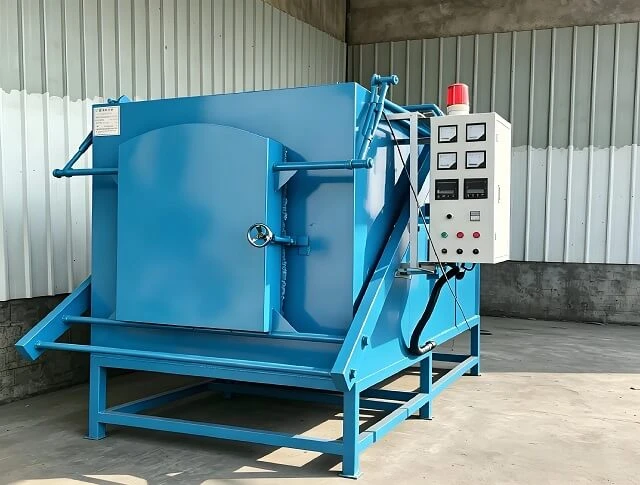

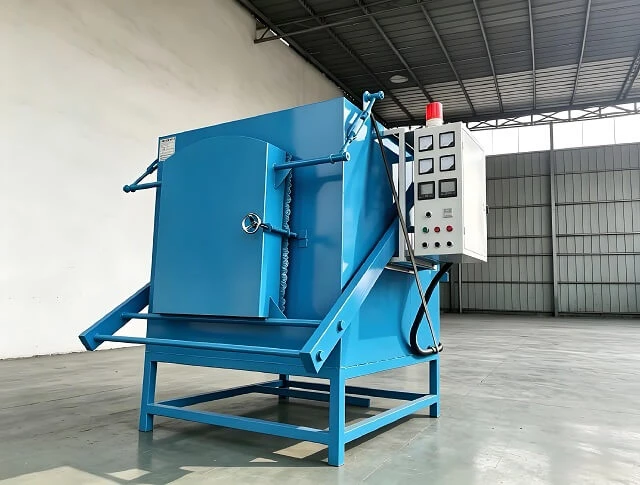

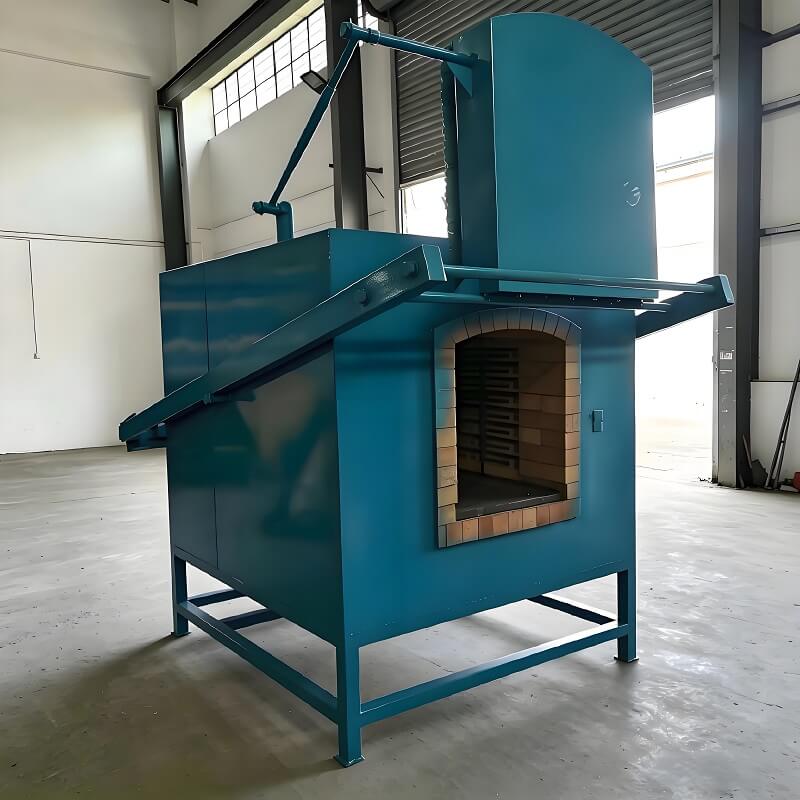

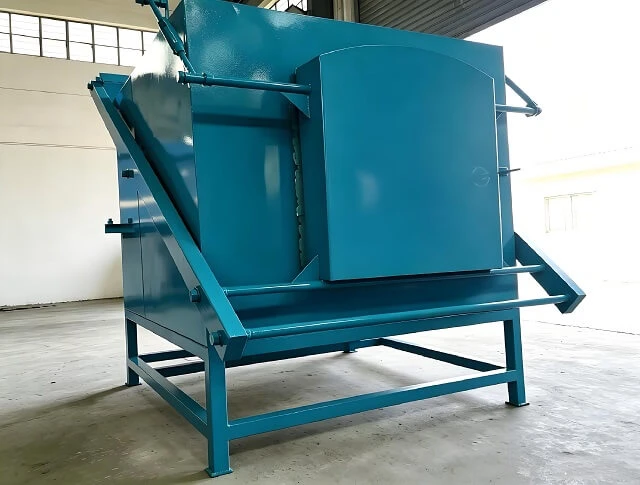

فرن التبريد ذو الغلاف الجوي المتحكم به، فرن التصلب اللامع المضاد للأكسدة

ما هو فرن التبريد من النوع الصندوقي؟

فرن التبريد من النوع الصندوقي عبارة عن فرن معالجة حرارية صناعية دورية مع غرفة مستطيلة محكمة الغلق، يستخدم على نطاق واسع للتصلب والتلطيف والتطبيع والكربنة ونيترة الكربون من الفولاذ الكربوني وسبائك الفولاذ والفولاذ المقاوم للصدأ والفولاذ المقاوم للصدأ.

مُجهز بخزان تبريد مستقل أو متكامل (تبريد الزيت/الماء/الغاز)، ونظام تحكم دقيق في درجة الحرارة PID ونظام جو متحكم اختياري، يضمن فرن تصلب الصندوق هذا تسخينًا موحدًا، والحد الأدنى من الأكسدة والصلابة المتسقة لقطع العمل. مثالية لإنتاج دفعات صغيرة ومتوسطة من مكونات السيارات والقوالب والمحامل وأجزاء الطيران الدقيقة.

1. يتم تحميل قطع العمل إلى غرفة الفرن ذات الصندوق المختوم عبر العربة أو الباب الأمامي.

2. يعمل نظام PLC على تشغيل منحنى التسخين المحدد مسبقًا، وتقوم عناصر التسخين بتسخين الغرفة بالتساوي للوصول إلى درجة الحرارة المستهدفة.

3. حافظ على درجة حرارة ثابتة للوقت المطلوب لإكمال عملية الأوستنيت داخل الأجزاء المعدنية.

4. بعد الحفاظ على الحرارة، يتم نقل قطع العمل بسرعة إلى خزان التبريد من أجل التبريد السريع.

5. يتحول الهيكل الداخلي المعدني إلى مارتنسيت، مما يحقق صلابة عالية ومقاومة للتآكل؛ يتجنب الغلاف الجوي الوقائي الاختياري أكسدة السطح وإزالة الكربنة.

1. فرن التبريد ذو الصندوق المفتوح من الجانب، التحميل والتفريغ بالباب الأمامي، خزان التبريد الخارجي. مناسبة لقوالب الدفعات الصغيرة والأجزاء المفردة بتكلفة منخفضة.

2. فرن التبريد ذو الصندوق السريع ذو القطر السفلي ينزل قاع الفرن تلقائيًا ويغمر في خزان التبريد. وقت النقل ≥30 ثانية لتجنب انخفاض درجة حرارة قطعة العمل وإزالة الكربنة. مصممة لسبائك الصلب الدقيقة ومكونات الفضاء الجوي.

3. فرن التبريد الصندوقي من نوع الترولي مُجهز بعربة تحميل/تفريغ أوتوماتيكية، خصيصًا للمطروقات ذات الحمولة الثقيلة، والفلنجات، وأجزاء العمود.

4. فرن التبريد الصندوقي ذو الغلاف الجوي المتحكم به مملوء بغاز تكسير النيتروجين أو الميثانول من أجل التبريد اللامع الخالي من الأكسدة. مثالية لمثبتات وتروس السيارات.

5. فرن تبريد الصندوق الفراغي بيئة الفراغ المغلقة تحقق عدم الأكسدة وتشطيب سطحي فائق النعومة. يتم تطبيقه على القوالب المتطورة ومكونات الدقة الفضائية

1. توزيع درجة الحرارة الموحد للغاية بطانة خفيفة الوزن من الألياف بالكامل + عناصر تسخين بخمسة جوانب، توحيد درجة حرارة الفرن ±3~5°C، دقة التحكم في درجة الحرارة ±1°C، يفي بمعايير المعالجة الحرارية للسيارات CQI-9.

2. توفير الطاقة وتكلفة التشغيل المنخفضة تعمل بطانة وحدة ألياف السيراميك سيليكات الألومنيوم على تقليل فقدان الحرارة، وتوفر استهلاك الطاقة بنسبة 25 إلى 35% مقارنة بأفران الطوب التقليدية، ودرجة حرارة السطح المنخفضة ≥45 درجة مئوية.

3. تصميم نقل التبريد السريع نموذج من النوع المسقط السفلي يحقق نقل قطعة العمل خلال 30 ثانية، ويمنع إزالة الكربنة من السطح والصلابة غير الكافية؛ نوع العربة يدعم الحمل الثقيل لقطع العمل الكبيرة.

4. التحكم الآلي الذكي PLC بشاشة تعمل باللمس مقاس 7 بوصات، وبرمجة منحنى التسخين متعدد الأجزاء، وتسجيل درجة الحرارة في الوقت الحقيقي، والمراقبة عن بعد، والسخونة الزائدة، وإنذار أمان قفل الباب.

5. قابلة للتخصيص ومتعددة الوظائف تدعم التدفئة الكهربائية / تسخين الغاز، والجو الواقي من الفراغ / النيتروجين، وتبريد الزيت / الماء / الغاز. حجم الغرفة، وزن التحميل، درجة الحرارة القصوى كلها مخصصة حسب طلب إنتاج العميل.

6. السلامة الكاملة والشهادة الدولية قفل الباب المانع للتسرب، قطع الطاقة بسبب درجة الحرارة الزائدة، الحماية من التسرب، حاصل على شهادة CE وISO، عبوة خشبية قياسية للتصدير للنقل البحري.

1. جسم الفرن: لوح فولاذي سميك وهيكل ملحوم من الصلب، طلاء مضاد للصدأ

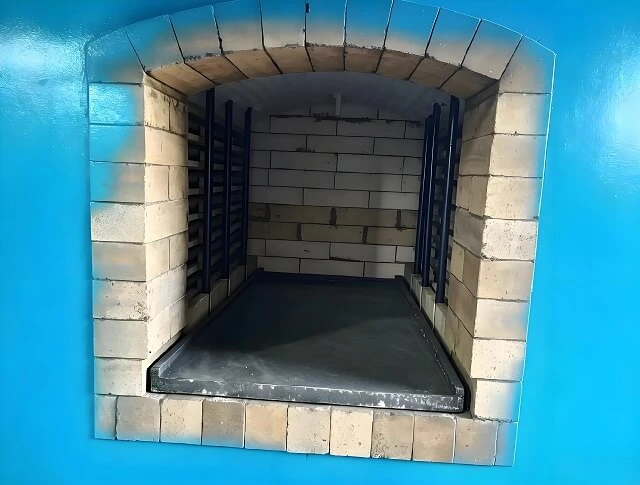

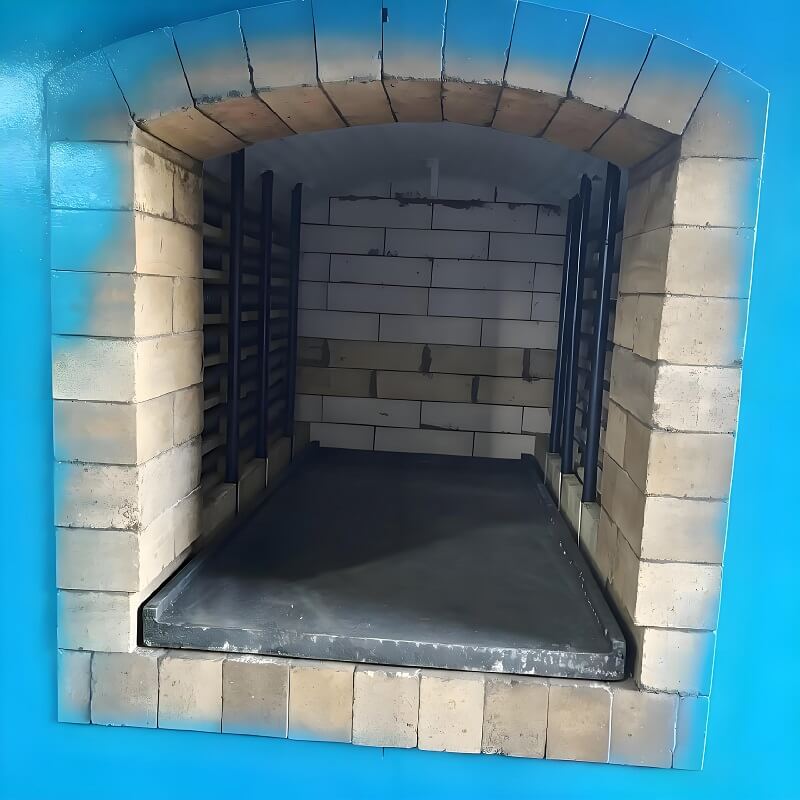

2. بطانة عازلة: وحدة ألياف السيراميك المقاومة للحرارة العالية، خفيفة الوزن ومقاومة للصدمات

3. عنصر التسخين: شريط سبيكة OCr27Al7Mo2 عالي المقاومة، عمر خدمة طويل

4. باب الفرن: باب رفع / تأرجح كهربائي مع ختم مزدوج الطبقة لتجنب تسرب الحرارة

5. خزانة التحكم: جهاز تحكم ذكي في درجة الحرارة PLC + PID، مزدوج حراري من النوع S

6. نظام التبريد: خزان تبريد منفصل للزيت/الماء مع جهاز تبريد دوراني

7. نظام الغلاف الجوي (اختياري): تكسير الميثانول، وإدخال النيتروجين، والتحكم الدقيق في إمكانات الكربون

8. نظام التفريغ (اختياري): وحدة مضخة التفريغ للتبريد الفراغي الساطع

يخدم فرن التبريد من النوع الصندوقي العديد من القطاعات الصناعية في جميع أنحاء العالم:

1.  صناعة السيارات: التروس، المثبتات، أعمدة الكرنك، المحامل، أجزاء الفرامل، مكونات ناقل الحركة

2. تصنيع القوالب والأدوات: قوالب الصلب، أدوات القطع، اللكمات، أجهزة القياس

3. الفضاء الجوي والآلات الدقيقة: الأجزاء الهيكلية من السبائك، ومعالجة محلول الفولاذ المقاوم للصدأ

4. الأجهزة والأجزاء القياسية: البراغي، والصواميل، والينابيع، والأختام، والشفاه، والصمامات

5.  علم المعادن والحدادة: المطروقات الكبيرة، وأجزاء العمود، وتبريد الأنابيب الفولاذية

6. معهد المختبرات والأبحاث: اختبار المعالجة الحرارية للمواد بكميات صغيرة

Q1: ما الفرق بين فرن التبريد الصندوقي وفرن الحزام الشبكي المستمر؟

ج: إن فرن تبريد الصندوق هو من النوع الدفعي، وهو مرن لقطع العمل الصغيرة متعددة الأصناف، والاستثمار الأولي منخفض؛ فرن الحزام الشبكي عبارة عن إنتاج ضخم مستمر للأجزاء القياسية الفردية ذات الإنتاج العالي في الساعة.

Q2: هل يمكن لفرن تبريد الصندوق أن يعمل بدون جو وقائي؟

ج: نعم، نموذج الغلاف الجوي متوفر للأجزاء ذات متطلبات الأكسدة المنخفضة. للحصول على سطح مشرق وبدون إزالة الكربنة، يوصى بتكوين جو من النيتروجين أو الفراغ.

س 3: هل حجم الفرن قابل للتخصيص؟

ج: 100% حسب الطلب. نقوم بتصميم أبعاد الغرفة ووزن التحميل ودرجة الحرارة القصوى ووضع التبريد وفقًا لحجم قطعة العمل والقدرة الإنتاجية للعميل.

س 4: ما هي الشهادة التي يمكنك تقديمها للتصدير؟

ج: شهادة CE و ISO9001 القياسية ؛ نحن ندعم فحص المصنع من طرف ثالث ونصدر مجموعة كاملة من مستندات التصدير بما في ذلك شهادة المنشأ.
