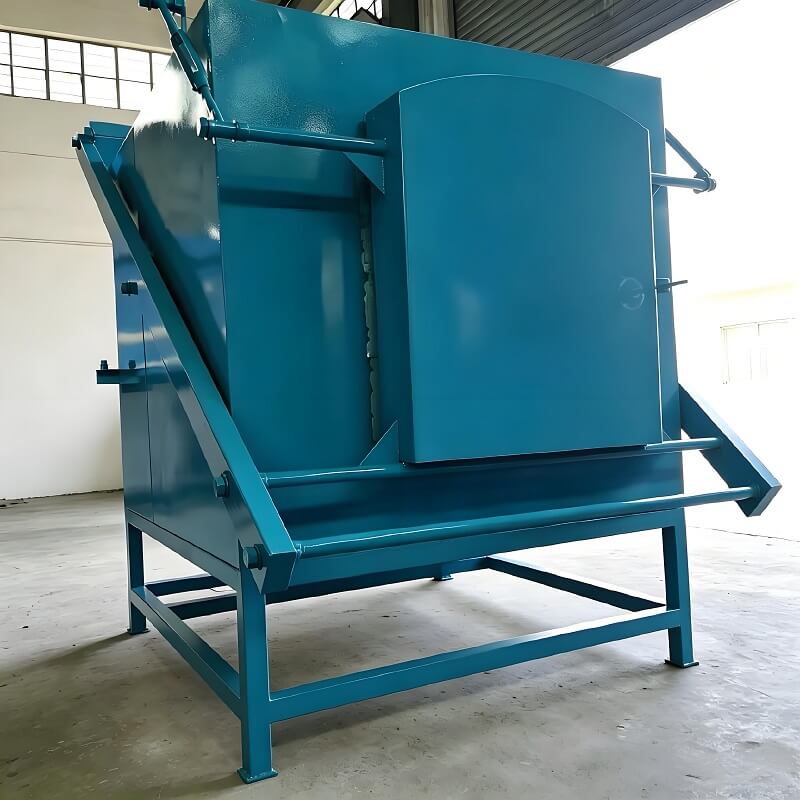

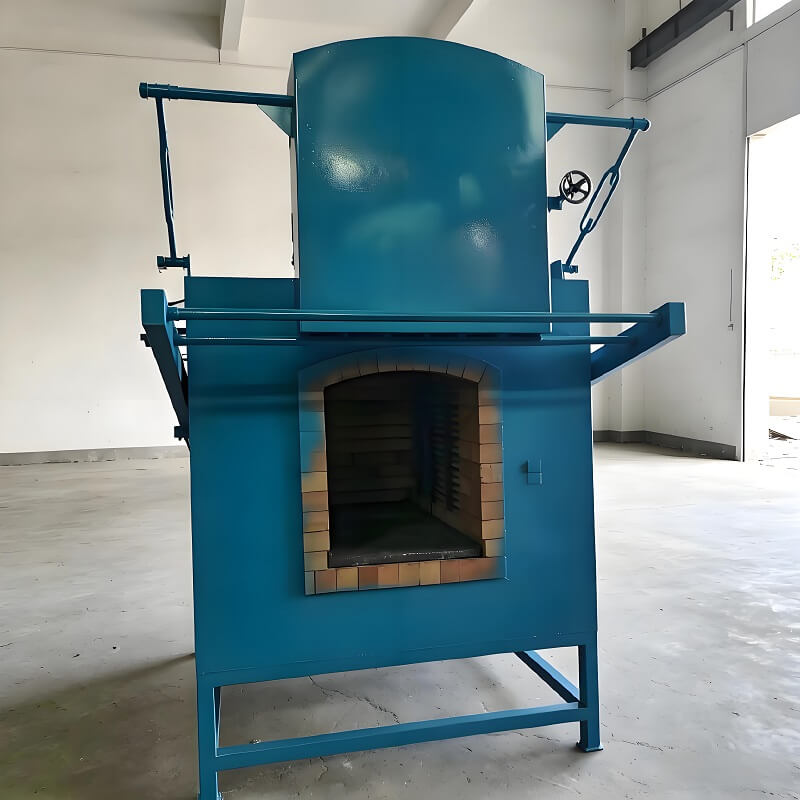

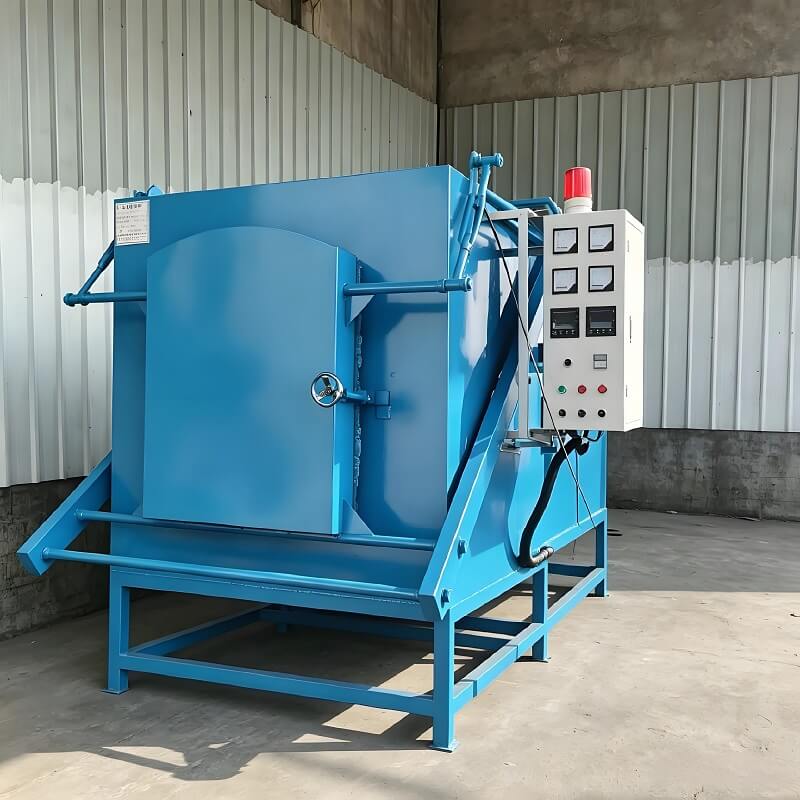

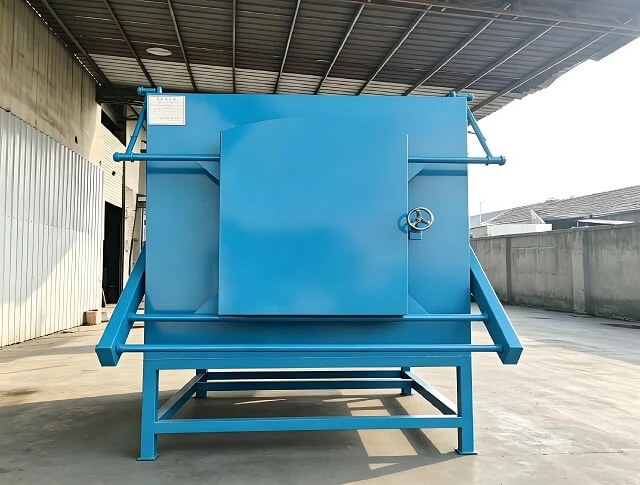

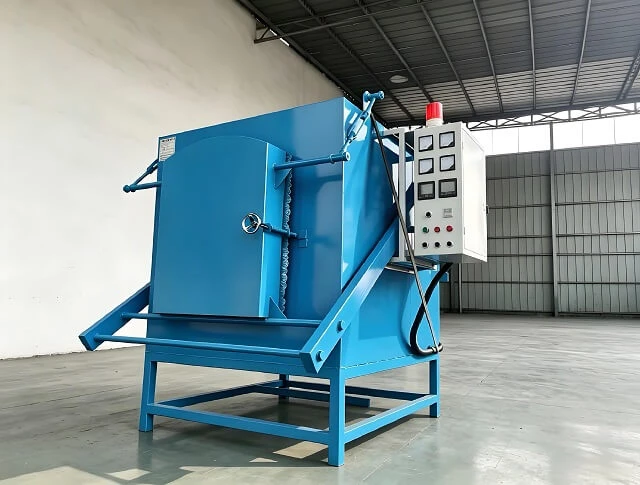

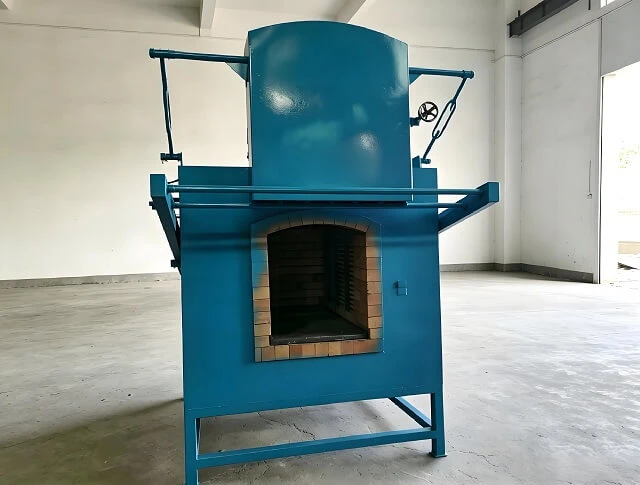

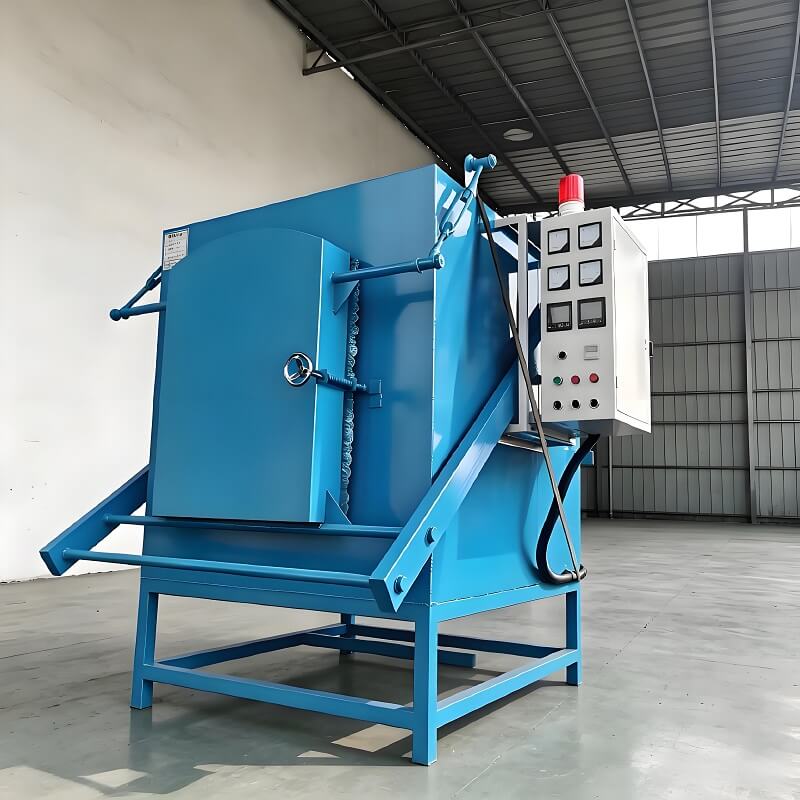

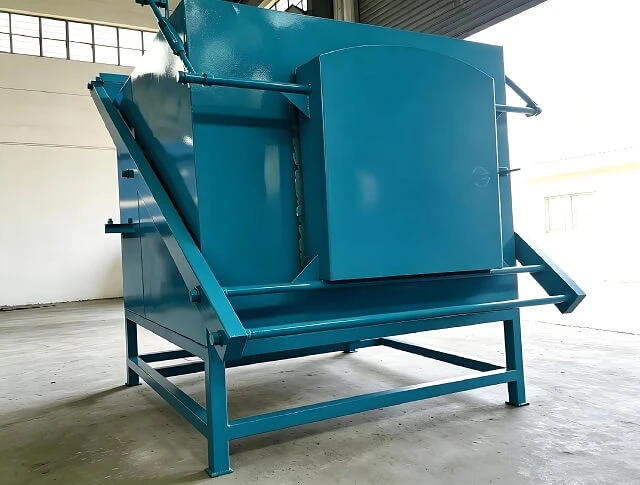

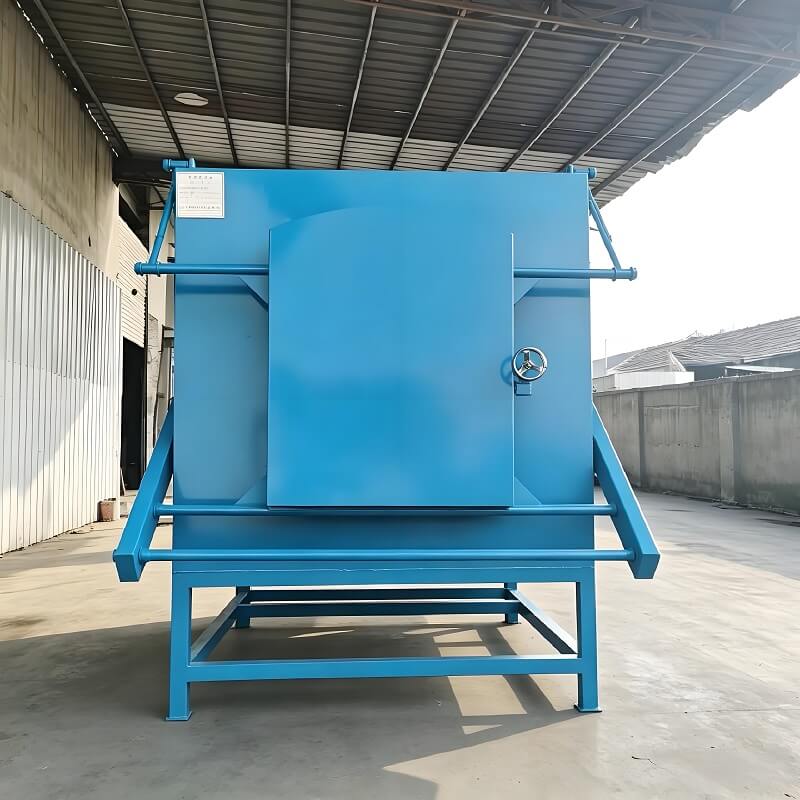

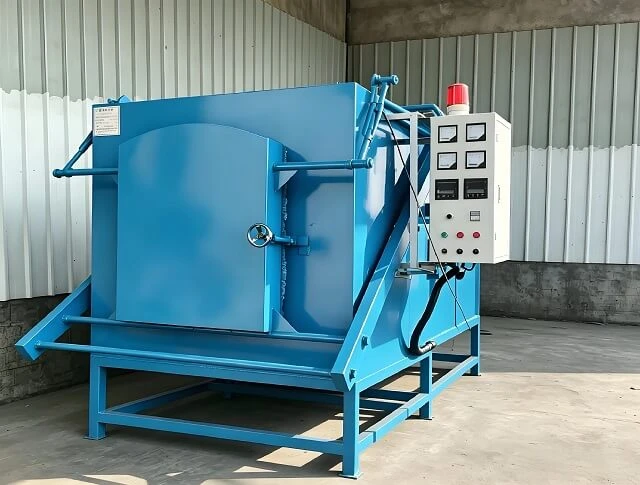

فرن التبريد بصندوق الباب ذو الرفع العمودي، فرن المعالجة الحرارية الأوتوماتيكي ذو الختم الجيد

يتخلى فرن التبريد الأوتوماتيكي لباب الرفع هذا عن تصميم الباب الأفقي اليدوي التقليدي، ويعتمد باب فرن الرفع العمودي الكهربائي الذي يتم تشغيله بواسطة محرك عالي التحمل. يتناسب الباب بإحكام مع إطار الفرن تحت ضغط الوزن الذاتي، مما يحسن بشكل كبير أداء الختم ويقلل فقدان الحرارة أثناء الحفاظ على الحرارة.

المجموعة الكاملة تتوافق مع التحكم الآلي بالبرنامج PLC، مما يدعم فتح الباب في الوقت المحدد بعد دورة التبريد، مما يقلل من تكرار التشغيل اليدوي وتكلفة العمالة. يتم تطبيقه على نطاق واسع في خطوط إنتاج التبريد المعدنية المتوسطة والكبيرة للمصانع التي تسعى إلى الإنتاج الآلي.

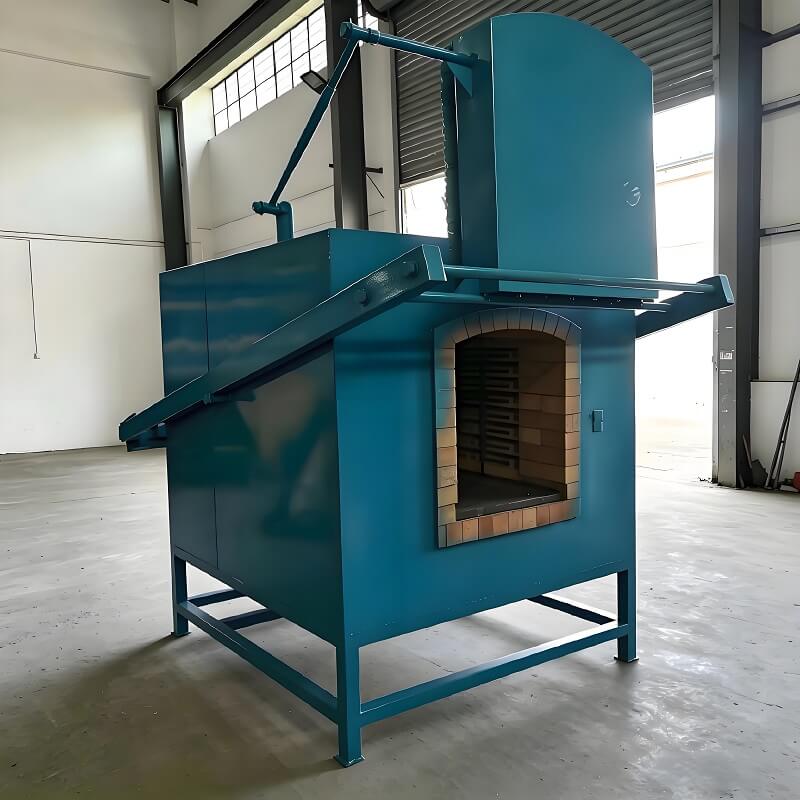

بعد تحميل قطع العمل، يتم إغلاق باب الرفع العمودي تلقائيًا وإغلاقه بإحكام. يبدأ نظام التسخين في ارتفاع درجة الحرارة وفقًا لبرنامج محدد مسبقًا، وتكتمل عملية التبريد. عندما تنتهي دورة الحفاظ على الحرارة، يقوم PLC تلقائيًا برفع باب الفرن لتفريغ المواد، بدون وقوف العمال لتشغيل الباب يدويًا. يحافظ ختم الضغط ذو الوزن الذاتي على درجة حرارة الفرن الثابتة ويقلل من هدر الطاقة.

1. فرن التبريد ذو الصندوق المفتوح من الجانب، التحميل والتفريغ بالباب الأمامي، خزان التبريد الخارجي. مناسبة لقوالب الدفعات الصغيرة والأجزاء المفردة بتكلفة منخفضة.

2. فرن التبريد ذو الصندوق السريع ذو القطر السفلي ينزل قاع الفرن تلقائيًا ويغمر في خزان التبريد. وقت النقل ≥30 ثانية لتجنب انخفاض درجة حرارة قطعة العمل وإزالة الكربنة. مصممة لسبائك الصلب الدقيقة ومكونات الفضاء الجوي.

3. فرن التبريد الصندوقي من نوع الترولي مُجهز بعربة تحميل/تفريغ أوتوماتيكية، خصيصًا للمطروقات ذات الحمولة الثقيلة، والفلنجات، وأجزاء العمود.

4. فرن التبريد الصندوقي ذو الغلاف الجوي المتحكم به مملوء بغاز تكسير النيتروجين أو الميثانول من أجل التبريد اللامع الخالي من الأكسدة. مثالية لمثبتات وتروس السيارات.

5. فرن تبريد الصندوق الفراغي بيئة الفراغ المغلقة تحقق عدم الأكسدة وتشطيب سطحي فائق النعومة. يتم تطبيقه على القوالب المتطورة ومكونات الدقة الفضائية

1. نظام الباب الأوتوماتيكي للرفع العمودي الكهربائي، محرك عالي التحمل يدفع الرفع العمودي، فتح وإغلاق تلقائي بزر واحد، متوافق مع وصلة عربة التغذية الأوتوماتيكية.

2. هيكل مانع للتسرب عالي الضغط ذاتي الوزن يضغط وزن الباب بإحكام على سطح إغلاق الفرن، ويتم تقليل فقدان الحرارة بنسبة 25% مقارنة بالأبواب ذات الوجه الأفقي، مما يقلل من استهلاك الطاقة.

3. منطق الإنتاج التلقائي المرتبط PLC يدعم إعداد إجراءات التسخين والإمساك والتبريد وفتح الباب في برنامج واحد، وتحقيق دورة المعالجة الحرارية غير المراقبة.

4. جهاز حماية آمن ضد السقوط مزود بقفل أمان مزدوج وعازل مضاد للسقوط لباب الرفع، لتجنب السقوط العرضي للباب أثناء التشغيل.

1. جسم الفرن: لوح فولاذي سميك وهيكل ملحوم من الصلب، طلاء مضاد للصدأ

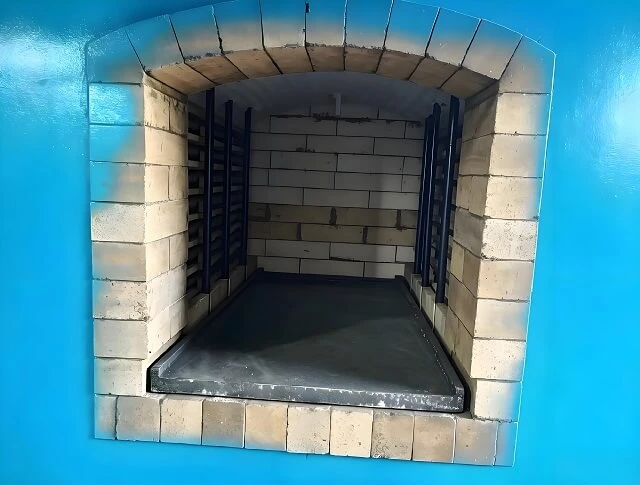

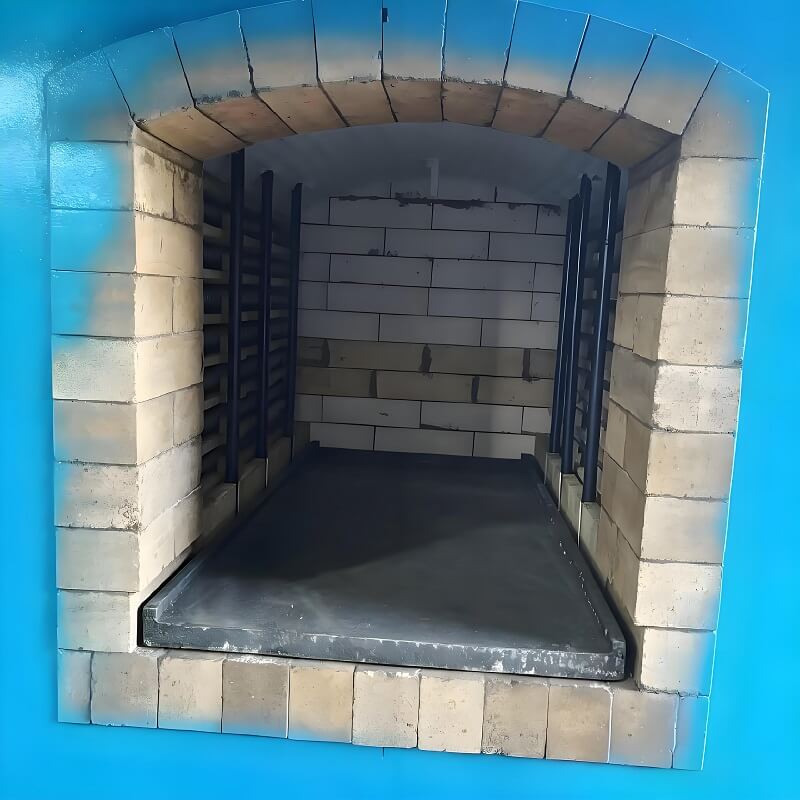

2. بطانة عازلة: وحدة ألياف السيراميك المقاومة للحرارة العالية، خفيفة الوزن ومقاومة للصدمات

3. عنصر التسخين: شريط سبيكة OCr27Al7Mo2 عالي المقاومة، عمر خدمة طويل

4. باب الفرن: باب رفع / تأرجح كهربائي مع إغلاق مزدوج الطبقة لتجنب تسرب الحرارة

5. خزانة التحكم: جهاز تحكم ذكي في درجة الحرارة PLC + PID، مزدوج حراري من النوع S

6. نظام التبريد: خزان تبريد منفصل للزيت/الماء مع جهاز تبريد دوراني

7. نظام الغلاف الجوي (اختياري): تكسير الميثانول، وإدخال النيتروجين، والتحكم الدقيق في إمكانات الكربون

8. نظام التفريغ (اختياري): وحدة مضخة التفريغ للتبريد الفراغي الساطع

• وضع قيادة الباب: رفع عمودي كهربائي بمحرك مخفض

• طريقة الختم: ختم الجرافيت المضغوط بالوزن الذاتي

• نظام التحكم: التحكم الآلي في البرنامج بشاشة تعمل باللمس PLC

• تكوين السلامة: عازلة مضادة للسقوط + قفل ميكانيكي مزدوج

• سعة الفرن: حجم تجويف مخصص للدفعة المتوسطة والكبيرة

1. إنتاج التبريد المستمر في مصنع الأجهزة ذات الدفعة المتوسطة

2. خط الإنتاج الأوتوماتيكي المطابق لمعدات المعالجة الحرارية

3. تصلب الدفعة الفولاذية ذات القالب الكبير الحجم

4. ورشة عمل المصنع محطة المعالجة الحرارية الأوتوماتيكية الموحدة

س 1: ما هي ميزة باب الرفع الرأسي مقارنة بالباب القابل للطي التقليدي؟

ج: يستخدم الباب العمودي الوزن الذاتي للإغلاق المحكم، وتقليل فقدان الحرارة؛ التحكم الآلي بالكامل يقلل من العمل اليدوي، ويسهل مطابقة عربات التغذية الأوتوماتيكية.

Q2: هل يمكن لباب المصعد أن يعمل بشكل مستمر لمدة 24 ساعة؟

ج: تم تصميم محرك الرفع والهيكل العازل للإنتاج الصناعي بدون توقف، والتشغيل المستقر للمعالجة الحرارية للدفعات لفترة طويلة.
