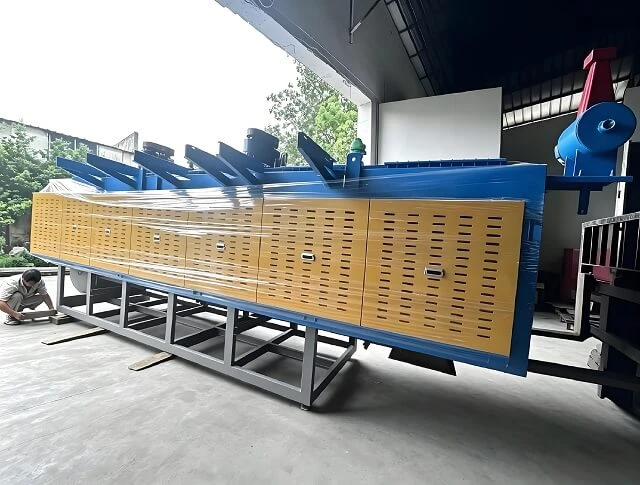

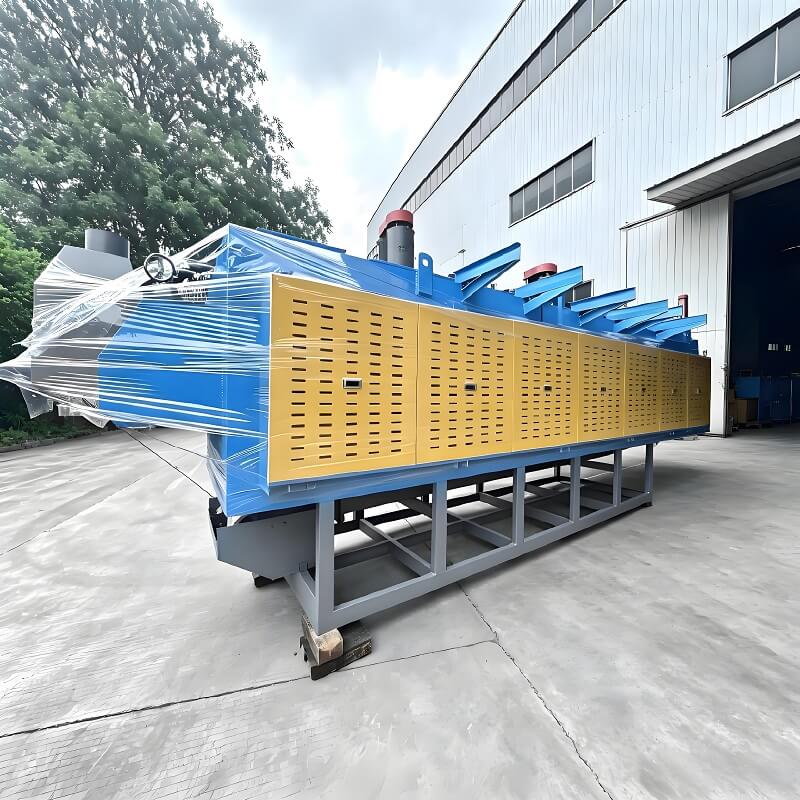

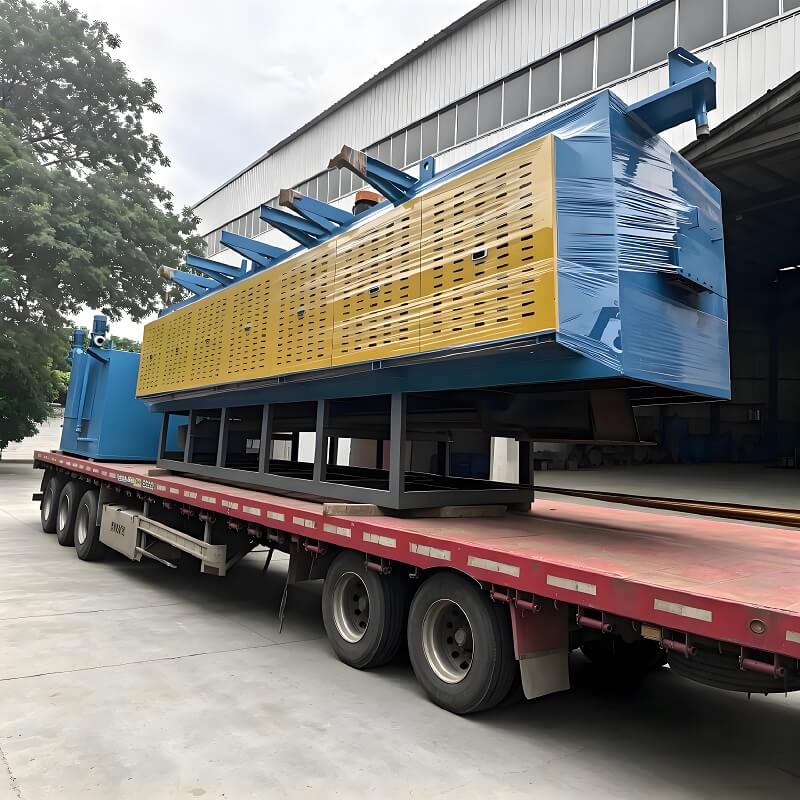

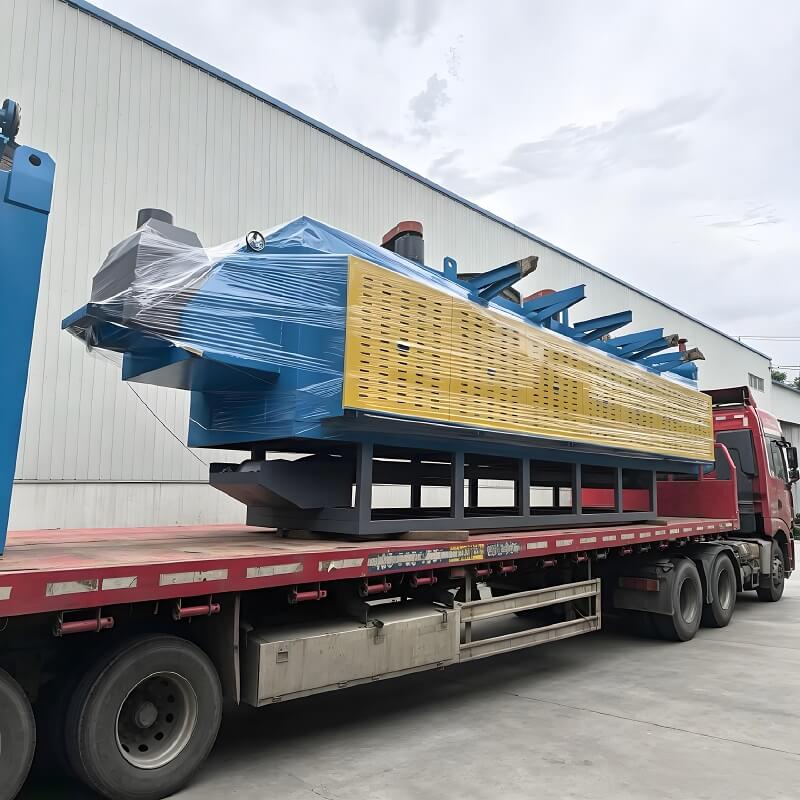

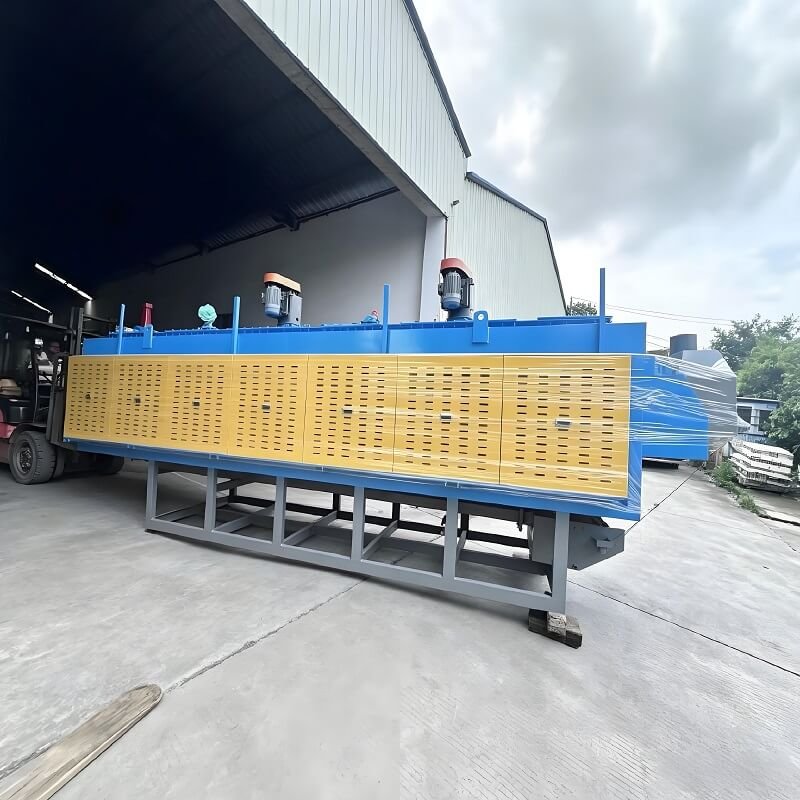

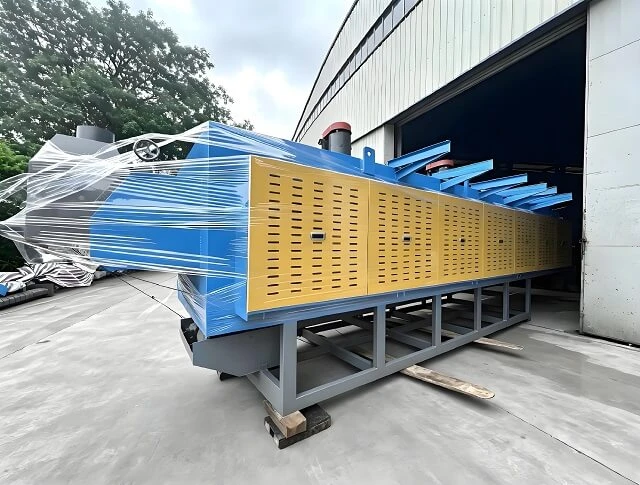

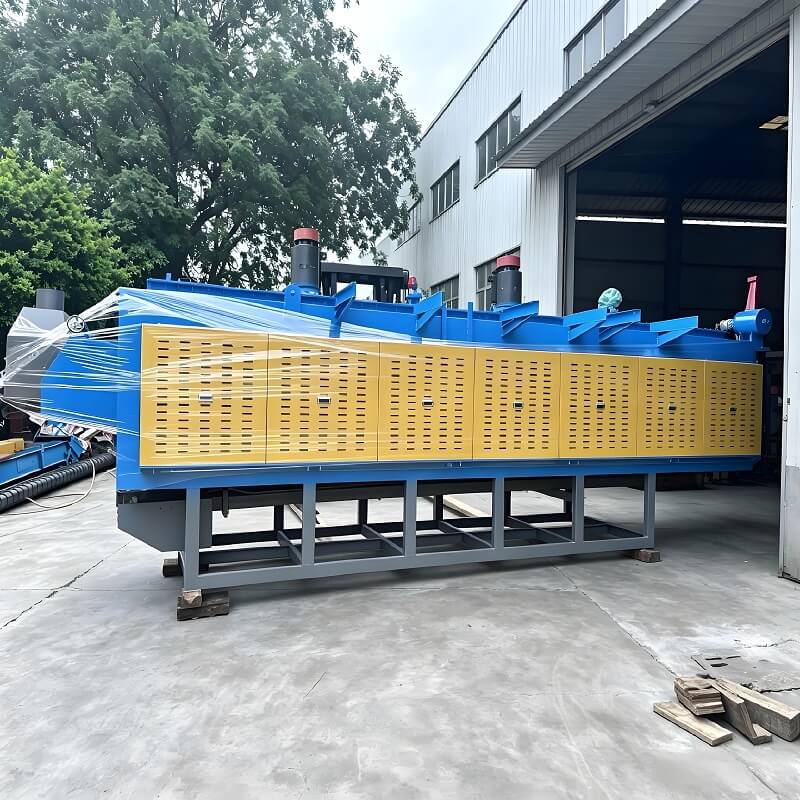

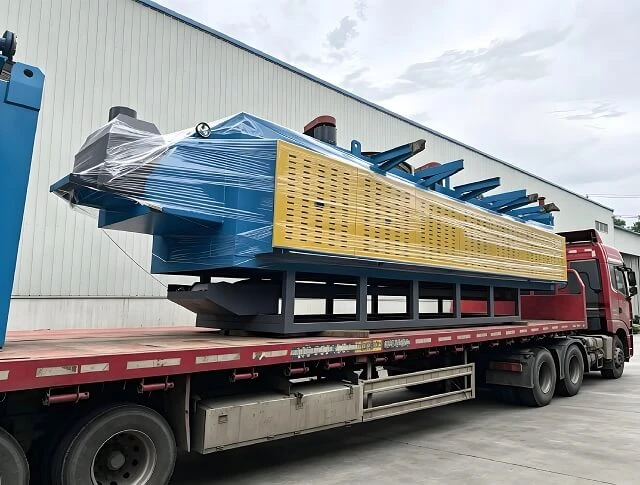

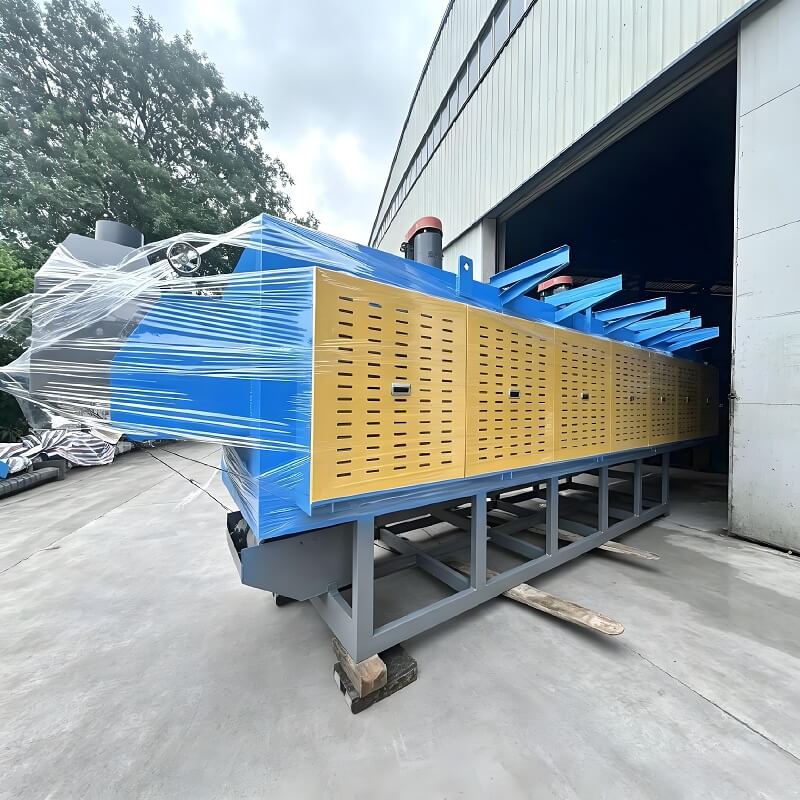

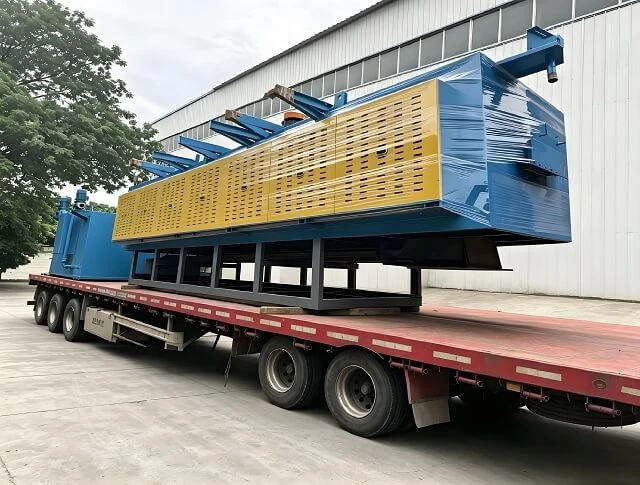

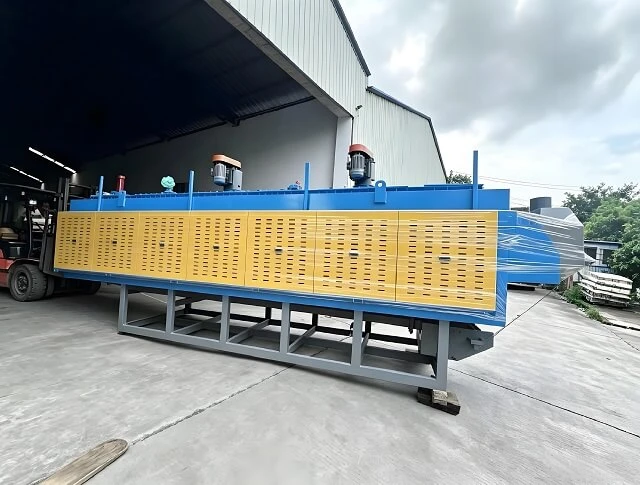

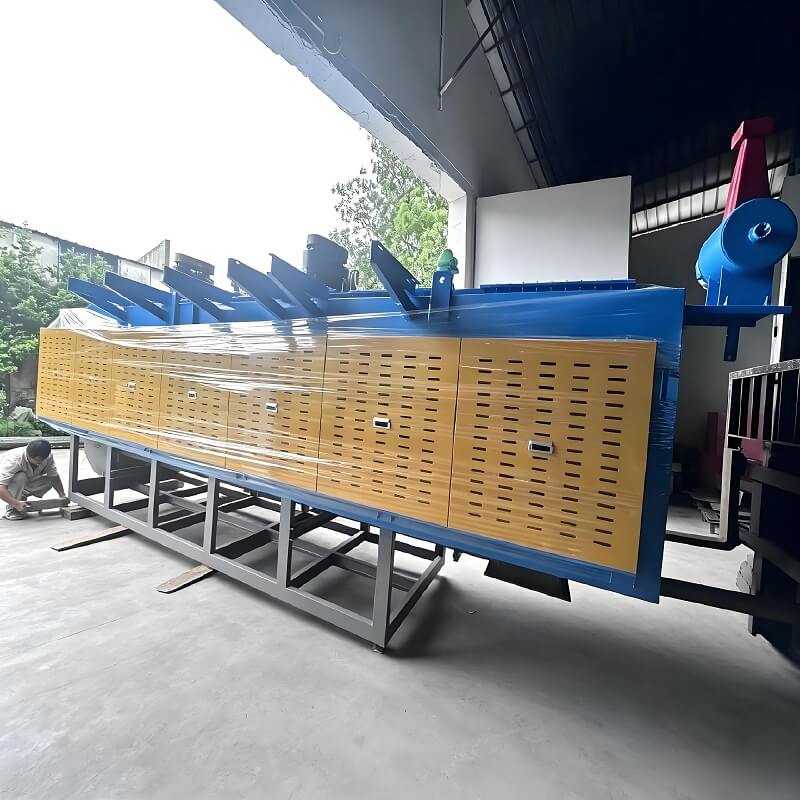

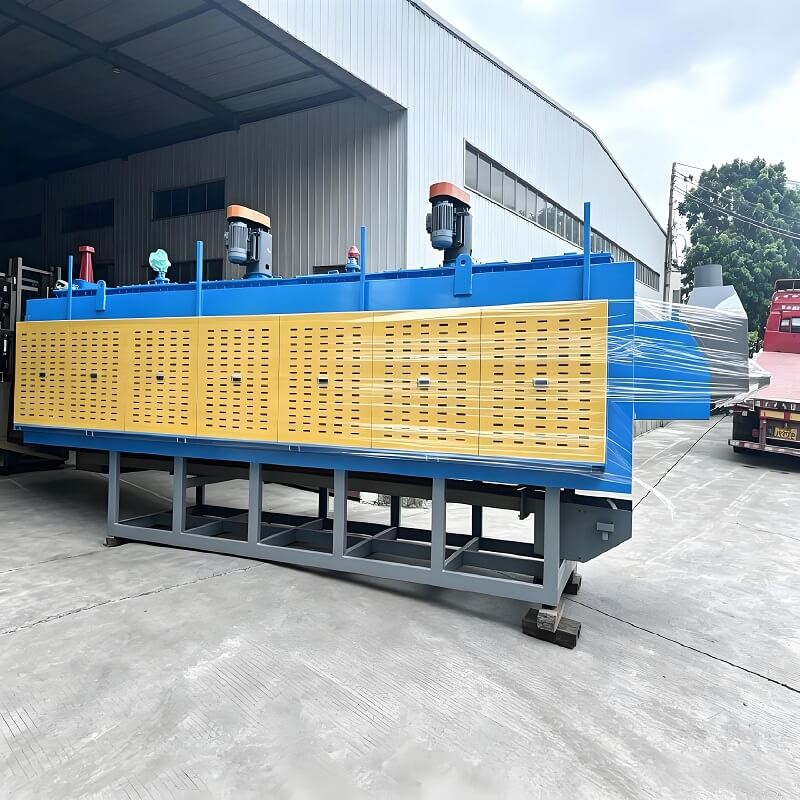

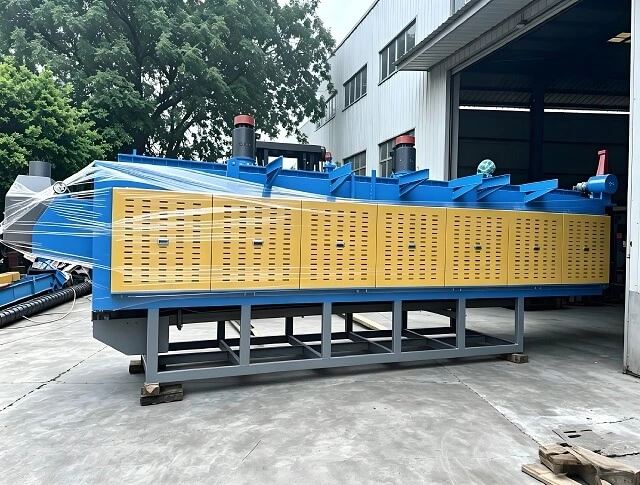

فرن لوحة الدفع بدون دثر، فرن المعالجة الحرارية المستمر ذو الحجم الكبير

إن فرن التبريد الانتهازي الخالي من الدفء عبارة عن خط متكامل للمعالجة الحرارية في الجو المستمر بدون بطانة غط فولاذية مقاومة للحرارة داخل الموقد. يتم تثبيت أنابيب التسخين المشعة مباشرة في غرفة حرارية لنقل الحرارة بالإشعاع الكامل، ومجهزة بختم غاز التغذية التلقائي، وتسخين الكربنة متعدد المناطق، وخزان التبريد التلقائي. إنها تحقق الكربنة المستمرة الأوتوماتيكية الكاملة، ونيترة الكربون والتصلب الساطع للأجزاء المعدنية الكبيرة. يختلف عن فرن التبريد الدافع التقليدي من النوع الغطائي، فهو يلغي تكلفة استبدال الغطاس العالية، ويحسن الكفاءة الحرارية وتوحيد الجو، ويستخدم على نطاق واسع لتروس السيارات، والمثبتات، والأجزاء الهيكلية للآلات، وإنتاج تصلب كبير الحجم.

1.غرفة تطهير الغاز وختم اللهب ستارة غاز النيتروجين المزدوجة + حاجز اللهب لعزل الهواء، ومنع إزالة الكربنة والأكسدة لقطعة العمل، وتطهير جو وقائي مسبقًا للوحات الدافعة المحملة.

2. بطانة من ألياف موليت خفيفة الوزن ومضادة للكربنة بدون دثر من الفولاذ؛ سخانات أنبوبية مشعة جانبية/علوية؛ مروحة دوران داخلية لتجانس درجة الحرارة وإمكانات الكربون في جميع أنحاء الموقد.

3. نظام التحكم في درجة حرارة المناطق المتعددة والكربون المحتمل، مناطق التسخين المسبق المنفصلة، والكربنة، والنقع مع وحدة تحكم PID مستقلة؛ مسبار الأكسجين للتحكم في الكربون بحلقة مغلقة، إخراج عمق ثابت للعلبة.

4. نظام نقل دافع هيدروليكي / مؤازر، ألواح دافعة مقاومة للتآكل من SiC / موليت للخدمة الشاقة وقضبان منزلقة من السيراميك؛ دفع موحد متقطع، إعادة تدوير اللوحة التلقائية بعد التفريغ.

5. آلية التبريد التلقائي بالسقوط بعد النقع بدرجة حرارة عالية، تتحول اللوحة الدافعة إلى موضع التفريغ، وتقوم لوحة الدوران الأوتوماتيكية بإسقاط قطع العمل في خزان التبريد مع ستارة غاز عزل الهواء.

6. نظام التبريد المتكامل (قابل للتخصيص)

1. وحدة تبريد الزيت: التحريك الدوراني، المبادل الحراري لتبريد الماء، ترشيح وفصل الزيت
2. وحدة تبريد الماء البوليمر: خزان ماء التبريد، تعديل تلقائي للتركيز
3. وحدة تبريد الملح المصهور متساوي الحرارة: تسخين حمام الملح وترشيح الخبث

7. محطة توصيل الغسيل والتلطيف بعد التبريد (خط تسليم المفتاح الاختياري) رفع المواد التلقائية ← غسل الرش ← تجفيف الهواء الساخن، يمكن توصيل فرن دافع التقسية الثانوي لتشكيل خط المعالجة الحرارية الأوتوماتيكي الكامل.

8.PLC خزانة التحكم الذكية شاشة لمس HMI مقاس 10 بوصات، تخزن المئات من وصفات عملية الكربنة والتبريد؛ إنذار التعشيق متعدد الأمان لدرجة الحرارة الزائدة، وضغط الغاز المنخفض، ومستوى سائل الخزان؛ المراقبة عن بعد وتصدير البيانات متاحة، معيار CE الكهربائي.

1. تكلفة تشغيل منخفضة للغاية على المدى الطويل، تكلفة استبدال وصيانة خزان دثر؛ تحسين الكفاءة الحرارية بنسبة 25% إلى 32%، وتقليل استهلاك الطاقة لكل طن من قطع العمل بما يزيد عن 20%؛ خفض استهلاك الغاز الوقائي بنسبة 15% إلى 25%.

2. جودة التبريد والكربنة المستقرة، إنتاجية أعلى لتدوير هواء الموقد الكامل، فرق درجة حرارة المقطع العرضي ± 5 ℃، تقلب احتمال الكربون ± ± 0.05٪ C؛ عمق وصلابة الهيكل الموحد، ونقطة أقل ليونة، والأكسدة وإزالة الكربنة، مما يقلل بشكل كبير من معدل الرفض.

3. قدرة إنتاجية أعلى لقطع العمل الكبيرة والثقيلة لا يوجد حد داخلي لحجم أنبوب الغطاس، تصميم موقد أوسع وأطول، زيادة سعة تحميل اللوحة الواحدة بنسبة 40%، مثالية للتروس الثقيلة، الأعمدة والأجزاء الهيكلية للإنتاج الضخم.

4. لا يوجد تراكم لسخام الكربون، عمل أقل لتنظيف الفرن، هيكل موقد الدورة الدموية المفتوحة يستنفد المواد المتطايرة الانحلال الحراري بسرعة دون رواسب الكربون على جدار دثر، يتم تقليل تردد تنظيف الفرن بنسبة 60%.

5. سهولة الصيانة ووقت تشغيل المعدات العالية يمكن استبدال الأنابيب المشعة وعناصر التسخين بشكل منفصل دون إغلاق الفرن بالكامل؛ قضبان منزلقة من السيراميك مضادة للكربنة ومقاومة للتآكل، ومعدل تعطل منخفض تحت 24 ساعة من التشغيل بدون توقف.

6. خط أوتوماتيكي كامل، يوفر تكلفة العمالة. عملية دورية لرجل واحد من التغذية، الكربنة، التبريد التلقائي إلى الغسيل، تناسب المصانع الخارجية التي تعاني من نقص العمالة.

العمليات

تصلب الكربنة في الجو المتحكم فيه، تبريد نيترة الكربون، تصلب ساطع خالٍ من الأكسدة، تطبيع وتبريد درجة الحرارة المتوسطة والعالية، تصلب علبة الطبقة الرقيقة للتروس، تصلب المثبت عالي القوة، تبريد فولاذ الأداة.

الصناعات المستهدفة

1. قطع غيار السيارات: تروس نقل الحركة، أعمدة القيادة، المحامل، مثبتات الهيكل

2. الآلات العامة: العجلة المسننة، السلاسل، أكمام مضخة الزيت، مكونات آلات البناء

3. مثبتات الأجهزة القياسية: البراغي والصواميل والمسامير والمثبتات عالية الشد

4. أدوات القطع: لقم الثقب، وقواطع الطحن، وإطارات القالب

5. قطع غيار المنسوجات والآلات الزراعية
