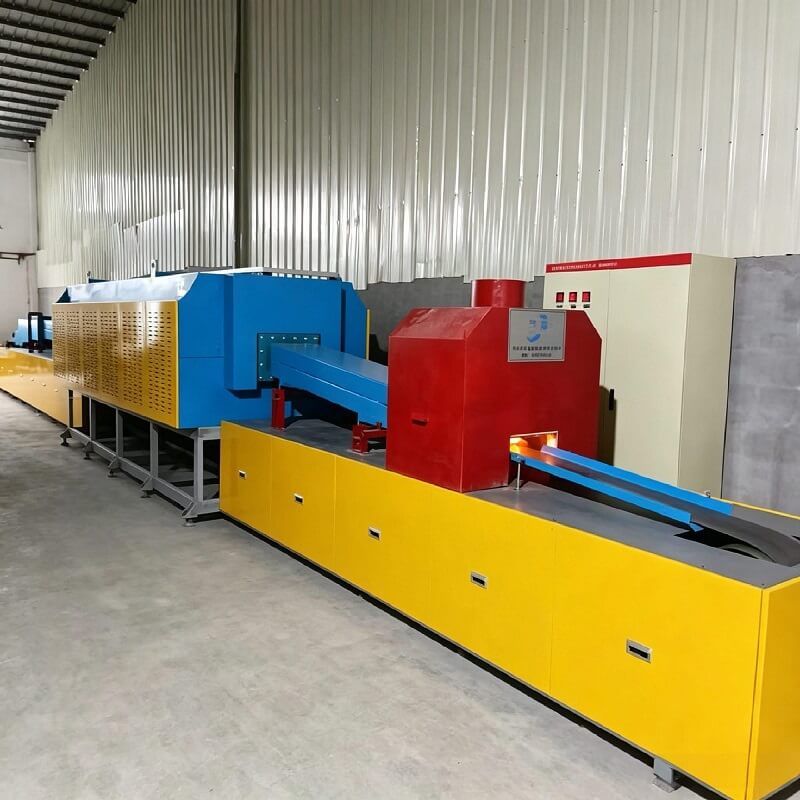

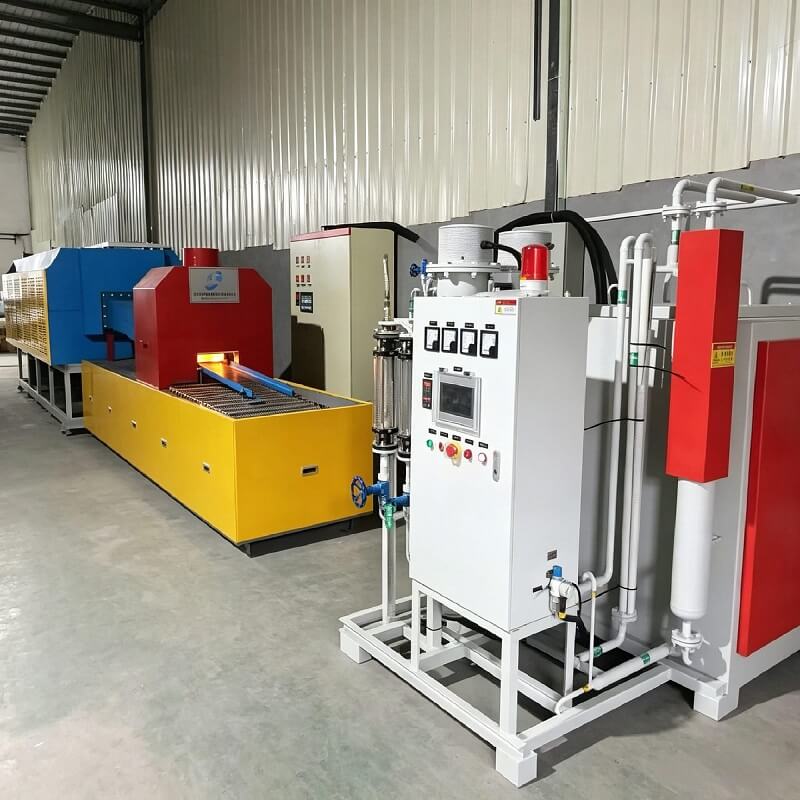

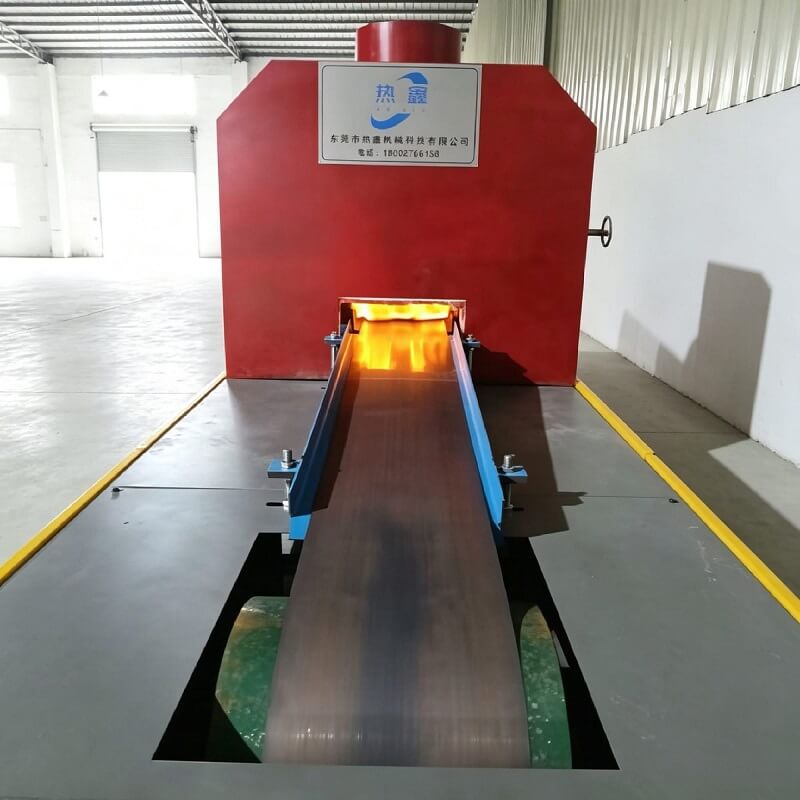

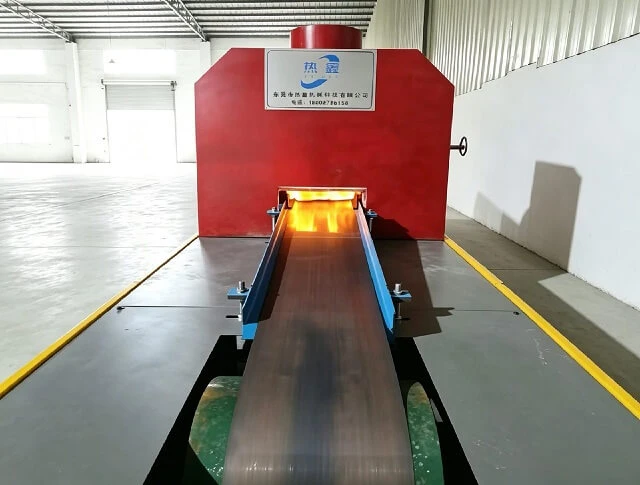

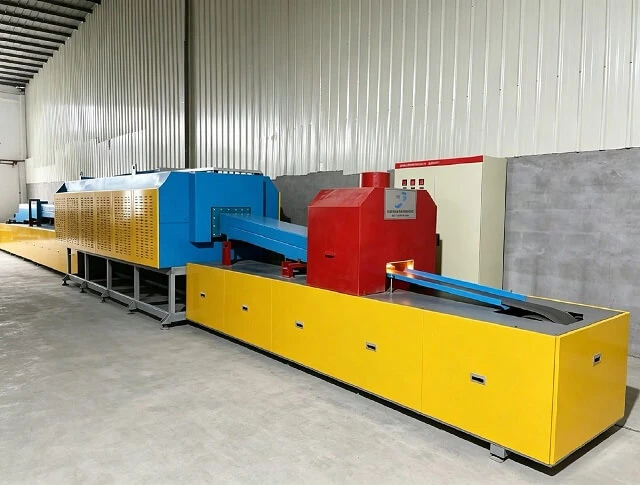

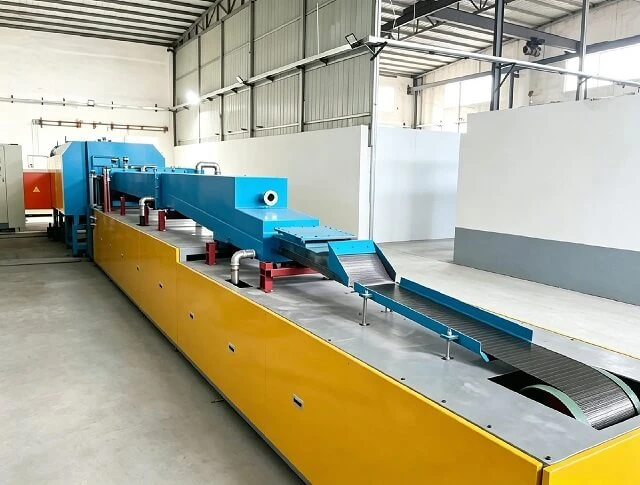

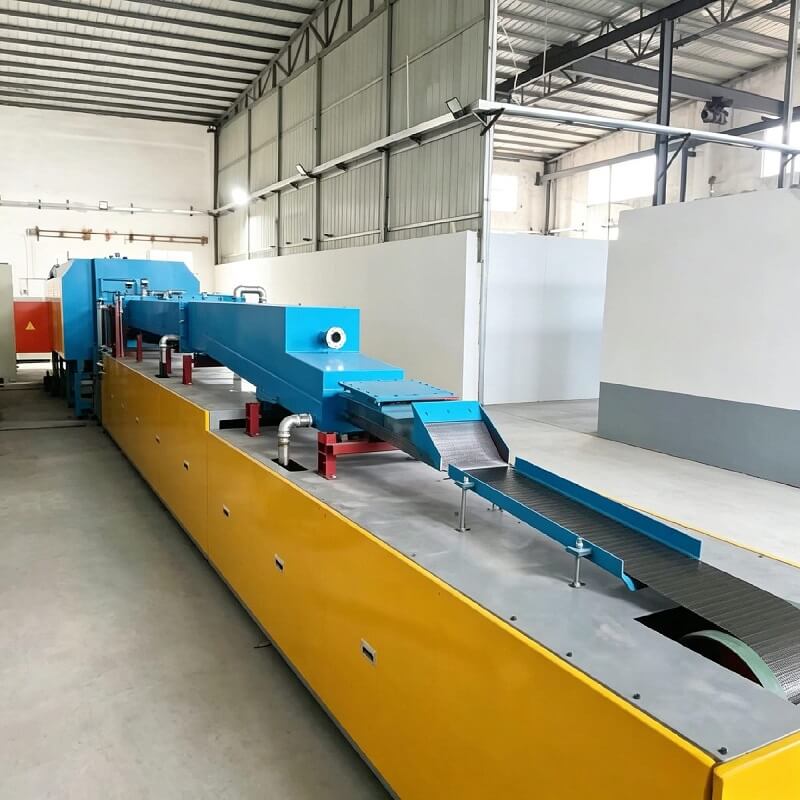

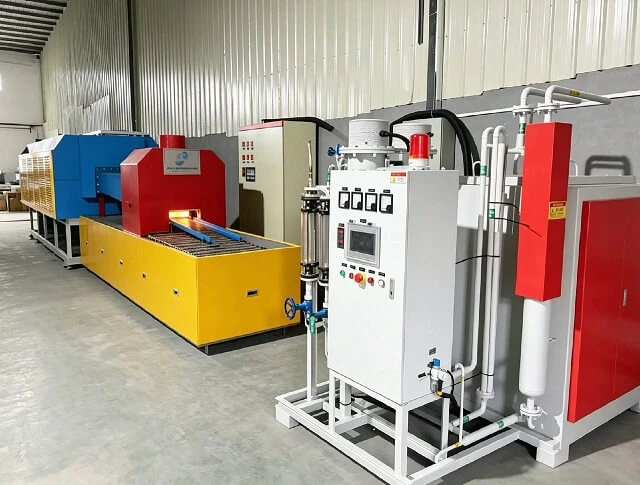

فرن الغلاف الجوي المستمر للحزام الفولاذي معالجة حرارية ساطعة منخفضة التشوه للأنابيب المموجة P

إن فرن التلدين الساطع المستمر ذو الحزام الفولاذي عبارة عن نظام معالجة حراري أوتوماتيكي بالكامل للتشغيل المستمر. في ظل جو وقائي متحكم فيه، فإنه يقوم بإجراء التلدين اللامع المستمر، والتطبيع، والشيخوخة، والتبريد، ومعالجة المحاليل لقطع العمل المعدنية واسعة النطاق، بالإضافة إلى إنتاج اللحام المستمر لمكونات الفضة والنحاس والألمنيوم والفولاذ. قطع العمل المعالجة بواسطة هذا الفرن تحصل على سطح معدني لامع بدون عيوب الأكسدة ونزع الكربنة.

يتم تطبيقه على نطاق واسع لأنابيب الفولاذ المقاوم للصدأ، ومنفاخ الفولاذ المقاوم للصدأ، وأنابيب النحاس، وأنابيب الصلب وتجهيزات الأنابيب. إلى جانب الأجزاء الأنبوبية، فإنها تتعامل أيضًا مع الأجزاء المسحوبة بعمق المصنوعة من الفولاذ المقاوم للصدأ، وأدوات المائدة، والمثبتات، وأدوات القطع، والأعمدة المصغرة، والمسامير والمسامير المصنوعة من الفولاذ المقاوم للصدأ. المعدات مناسبة أيضًا لمعالجة التلدين والاختزال لمواد مسحوق الفولاذ المقاوم للصدأ.

بالمقارنة مع أفران المعالجة الحرارية الساطعة التقليدية، يحقق هذا النموذج توفيرًا للغاز بنسبة 30% في الغلاف الجوي الوقائي، وتأثيرًا سطحيًا ساطعًا فائقًا وأداء عزل حراري متميز. درجة حرارة الغلاف الخارجي لجسم الفرن قريبة من درجة حرارة الغرفة لتشغيل أكثر أمانًا.

يتكون نظام الفرن الكامل من منصة تغذية التسلق، ونظام شد الحزام الفولاذي، ومجموعة نقل الحزام الفولاذي، وجسم الفرن الرئيسي، ونظام التسخين للتحكم في درجة الحرارة، ونظام تقليل الغلاف الجوي الوقائي، ونظام تبريد الماء، وجهاز تعويض التوتر الخافت، جنبًا إلى جنب مع وحدة التبريد المبردة بالماء، وخزان الغطاس الفولاذي المقاوم للصدأ، وطاولات النقل الأمامية والخلفية، وخزانة التحكم الكهربائية، ومحلل الأمونيا.

يتم تركيب خزانات دثر من الفولاذ المقاوم للصدأ داخل كل من غرفة التسخين وغرفة التبريد. يوجد داخل خزان الغطاس حزام فولاذي ناقل من الفولاذ المقاوم للصدأ لنقل قطع العمل عبر منطقة المعالجة الحرارية بأكملها. يتم ترتيب طاولات النقل عند مدخل ومخرج الفرن. يتم تركيب البكرة الدافعة والبكرة المدفوعة ومجموعات البكرات على شكل S أسفل طاولات النقل. يقوم المخفض بتشغيل بكرة القيادة من خلال ناقل الحركة بسلسلة، لذلك فإن الحزام الفولاذي يحمل قطع العمل تتحرك للأمام بثبات.

يتم وضع قطع العمل على حزام الفولاذ المقاوم للصدأ المتداول ويتم نقلها بشكل مستمر إلى خزان الغلق المحكم. داخل خزان دثر، الغلاف الجوي الواقي يعزل الهواء الخارجي تماما. أثناء المرور عبر منطقة التسخين المسبق ومنطقة التسخين، يتم تحقيق تسخين ثابت وموحد. بعد ذلك، تمر قطع العمل عبر نظام تبريد مائي متعدد الأقسام يتم التحكم فيه داخل خزان كاتم الصوت.

النقل المستقر المستمر يجلب هذه الفوائد الأساسية:

1. تسخين موحد لكل دفعة من الأجزاء
2. سطح قطعة العمل خالي من الخدوش وأضرار الاصطدام
3. الحد الأدنى من التشوه الحراري
4. جو وقائي معزول يمنع الأكسدة وإزالة الكربنة
5. لمسة نهائية معدنية لامعة بدون تخليل بعد المعالجة

1. إمكانية إجراء عمليات متعددة: دعم التلدين اللامع ومعالجة المحاليل والتطبيع والشيخوخة والتبريد والنحاس المستمر للمعادن في وحدة واحدة.

2. توفير بنسبة 30% في غاز الغلاف الجوي الوقائي: هيكل كاتم الصوت المُحكم الغلق يقلل من استهلاك الغلاف الجوي.

3. سطح لامع ممتاز: تأثير ساطع أفضل من الأفران الساطعة التقليدية، بدون أكسدة أو إزالة الكربنة، خالي من التخليل.

4. عزل حراري فائق: درجة حرارة غلاف الفرن قريبة من درجة الحرارة المحيطة، وفقدان حرارة سطحي منخفض، وبيئة تشغيل آمنة.

5. الإنتاج الضخم المستمر: التشغيل التلقائي بالكامل، مناسب لإنتاج كميات كبيرة من الكميات، وكفاءة إنتاج عالية.

6. نقل منخفض الضرر: نقل بحزام فولاذي ناعم، بدون خدش تصادم، تشوه بسيط للأجزاء الدقيقة.

7. توافق واسع بين المواد والأجزاء: يناسب الفولاذ المقاوم للصدأ والنحاس والفضة والألومنيوم ومكونات السبائك الأخرى؛ متاح أيضًا لتليين وتخفيض مسحوق الفولاذ المقاوم للصدأ.

8. نظام كامل متكامل: يأتي مزودًا بالتغذية والتدفئة والتسخين المسبق والتبريد متعدد المراحل وتوليد الغلاف الجوي والتحكم الكهربائي، وهو حل كامل جاهز للتشغيل.

9. تصميم دثر مضاد للتشوه: أنبوب دثر SUS310S مستورد مع تقوية على شكل قوس وهيكل تعويض التمدد الحراري لتجنب الانهيار وتشويه الإجهاد الحراري.

1. مواسير استانلس ستيل ومنافيخ ولوازم مواسير نحاس وصلب

2. مكونات غير قابلة للصدأ مرسومة بعمق وأدوات مائدة المطبخ وأدوات المائدة

3. السحابات: مسامير غير قابلة للصدأ، مسامير، براغي، أعمدة مصغرة

4. لحام مستمر للأجهزة المصنوعة من الفضة والنحاس والألومنيوم والفولاذ الكربوني

5. معالجة التلدين والاختزال لمواد مسحوق الفولاذ المقاوم للصدأ

1. أنبوب دثر

أنبوب الغطس مصنوع من صفيحة من الفولاذ المقاوم للصدأ SUS310S السويدية المستوردة المقاومة للحرارة والأكسدة، بقطر δ8 مم. الجزء العلوي على شكل قوس (على شكل مروحة) مضغوط لتعزيز الهيكل لمنع الترهل. يعتمد الجزء السفلي الضغط على شكل حوض لمقاومة تشوه الصدمة الحرارية. الطول الفعال: تقريبًا. 4700 ملم. تم إصلاح الطرف الأمامي لكاتم منطقة التسخين؛ تعتمد النهاية الخلفية على هيكل تعويض توازن التوتر ثنائي الاتجاه لتحرير الضغط الحراري والقضاء على التشوه الناجم عن التمدد الحراري والانكماش البارد.

2. قسم التسخين المسبق

طول قسم التسخين المسبق: 2000 مم؛ مادة الغرفة الداخلية: الفولاذ المقاوم للصدأ SUS304.

3. نظام تبريد مائي متعدد المراحل

هيكل تبريد بغطاء مائي مغلق بالكامل مكون من 4 أجزاء.

1. قطاع التبريد الأول: البطانة الداخلية SUS310S، الطول 1000 مم، سمك اللوحة δ8 مم

2. شريحة التبريد الثانية / الثالثة / الرابعة: طول كل منها 3000 مم، مادة البطانة الداخلية SUS304

3. الغلاف الخارجي: لوح من الفولاذ الكربوني عالي الجودة بقطر δ8 مم. يعتمد كل جزء تبريد على حلقة مياه دوارة مستقلة: مدخل المياه على الجانب الخلفي الأيسر، ومخرج المياه على الجانب الأيمن الأمامي. يحقق التدوير المستقل المجزأ تبريدًا سريعًا ومتساويًا لقطع العمل الصادرة.

4. جسم فرن التسخين الرئيسي

طول جسم الفرن الفعال 5000 مم مع 5 مناطق تسخين مستقلة. يتم تجميع هيكل الفرن والإطار الداعم بواسطة ألواح فولاذية وقسم فولاذي. الطوب الحراري يدعم أنبوب دثر وعناصر التدفئة. يعتمد العزل الحراري على قطن ألياف السيراميك عالي الحرارة؛ يستخدم عزل الختم العلوي كتل ألياف السيراميك ذات درجة الحرارة العالية. هيكل مدمج، سهولة الوصول للفحص والصيانة، أداء عزل حراري ممتاز.

5. خزانة التحكم الكهربائية

خزانة التحكم الكهربائية العمودية المستقلة. مجهزة بـ 5 قطع من أجهزة التحكم في درجة الحرارة الرقمية الذكية Yudian مع المزدوجات الحرارية Feiyang. عرض في الوقت الحقيقي لتيار العمل والجهد على ثلاث مراحل. تشتمل الوظائف المدمجة على الحماية من التسرب الأرضي، والتنبيه بشأن درجة الحرارة الزائدة، وحماية التعشيق عند انقطاع التيار الكهربائي. يتم تنظيم طاقة التسخين تلقائيًا بواسطة 5 مجموعات من منظمات الطاقة، مما يتيح إخراج تسخين قابل للتعديل والتحكم في درجة الحرارة بدقة عالية.

1. تسلق منصة التغذية

2. مجموعة شد الحزام الفولاذي وناقل الحركة (البكرة الدافعة/المدارة، مجموعات الأسطوانات، المخفض ومحرك السلسلة)

3. جسم فرن التسخين الرئيسي

4. غرفة التسخين المسبق

5. وحدة تبريد بغطاء مائي مغلق من أربعة أجزاء

6. أنبوب الغط الرئيسي SUS310S المستورد + أقسام الغطاس للتسخين المسبق والتبريد SUS304

7. دثر جهاز تعويض التوتر

8. نظام تقليل الغلاف الجوي الوقائي (محلل الأمونيا)

9. خزانة التحكم الكهربائية العمودية المستقلة

10. طاولات نقل أمامية وخلفية

نحن نقدم حلاً مخصصًا للأبعاد والطاقة وفقًا لحجم قطعة العمل والقدرة الإنتاجية ومتطلبات العملية الحرارية. يشمل الدعم الفني للمصنع إرشادات التثبيت والتشغيل والتدريب على التشغيل وصيانة ما بعد البيع. اتصل بنا للحصول على اقتراح الرسم والاقتباس.
