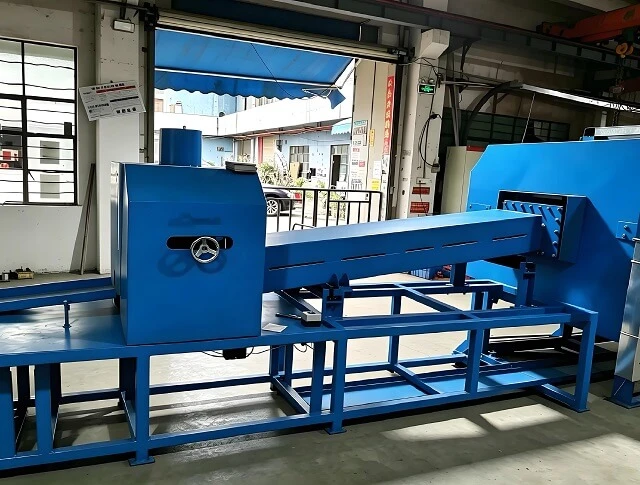

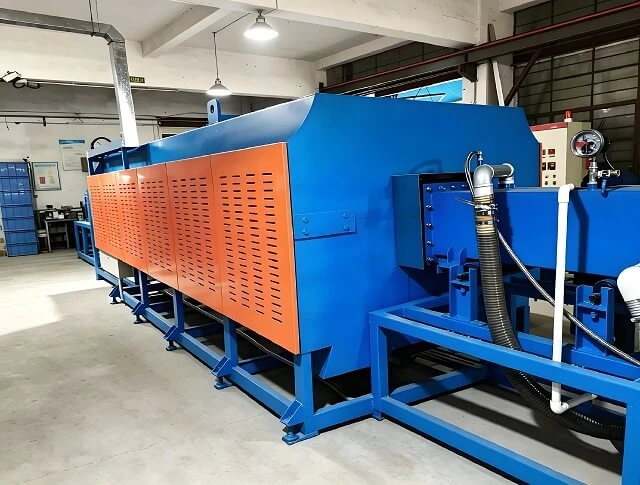

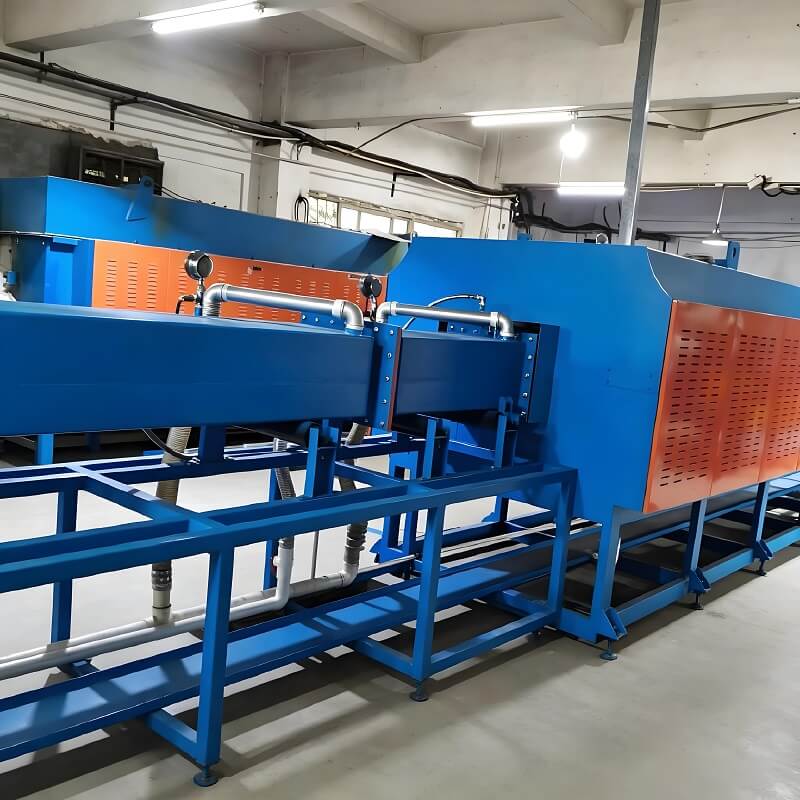

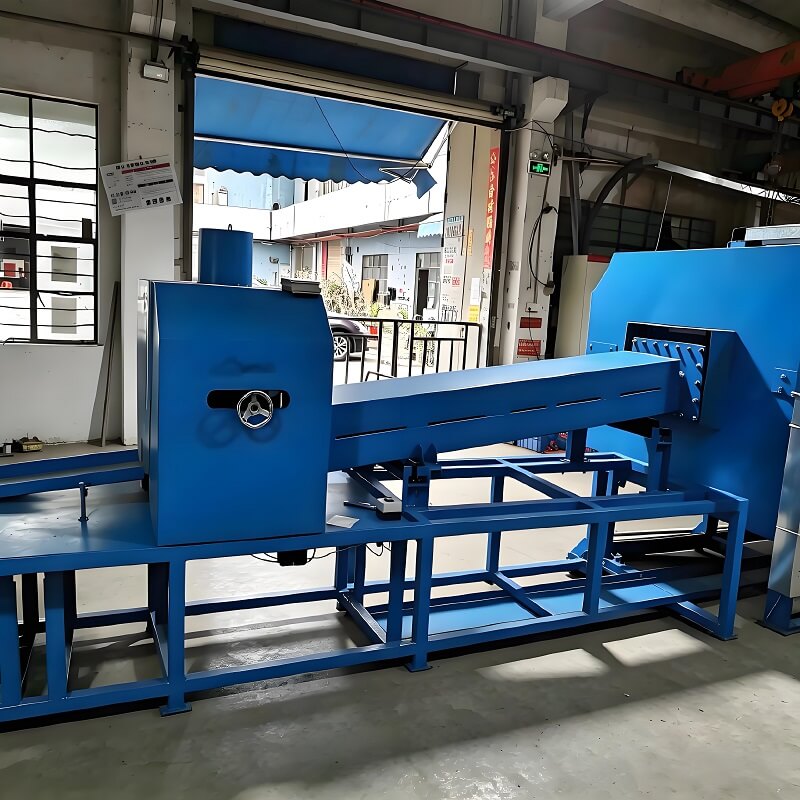

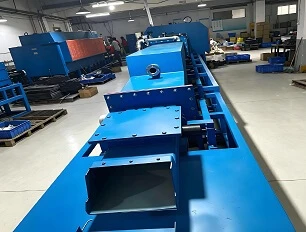

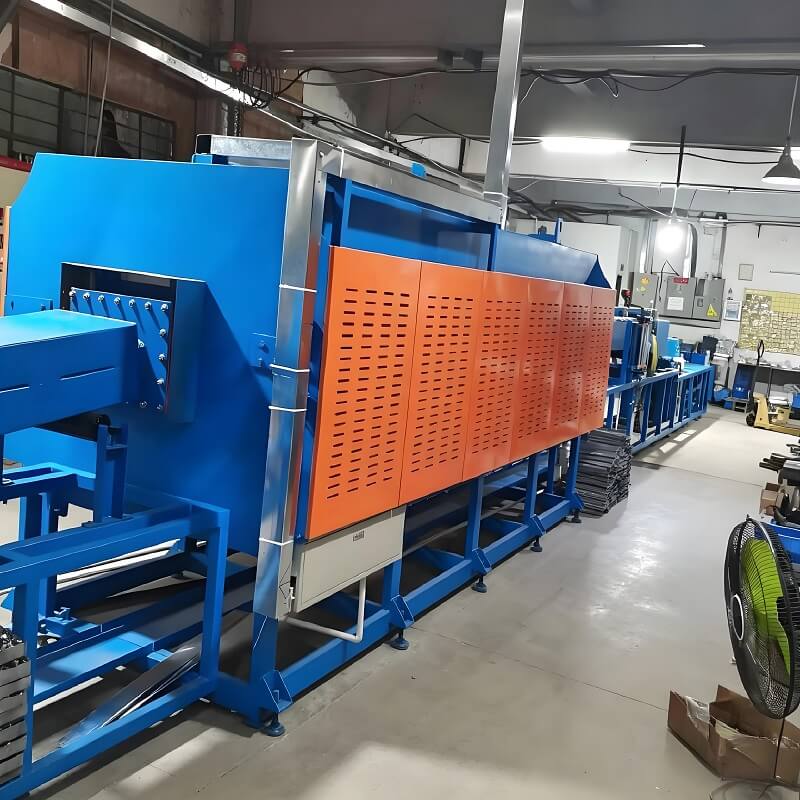

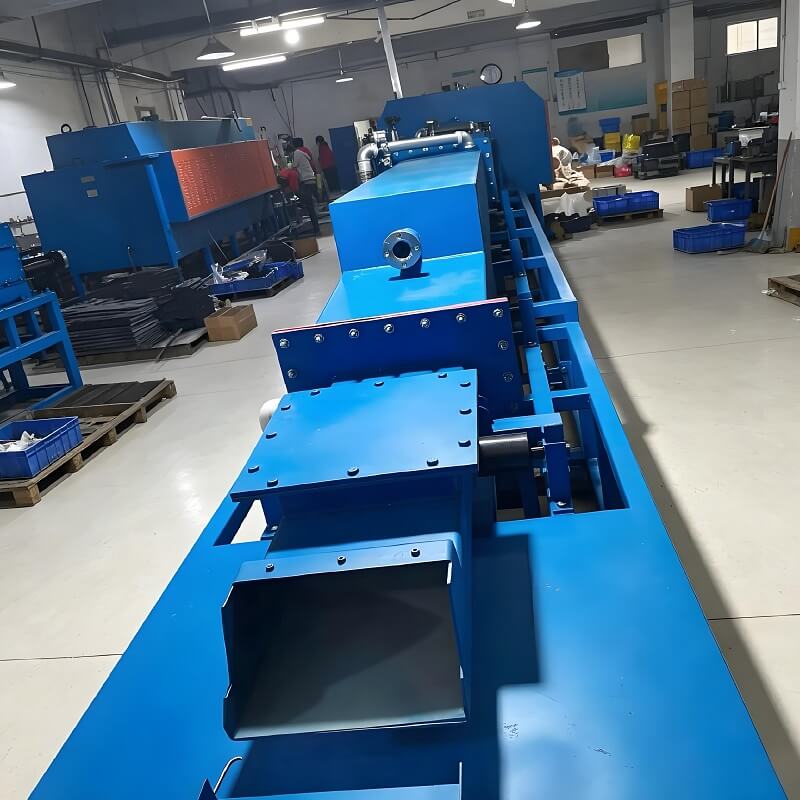

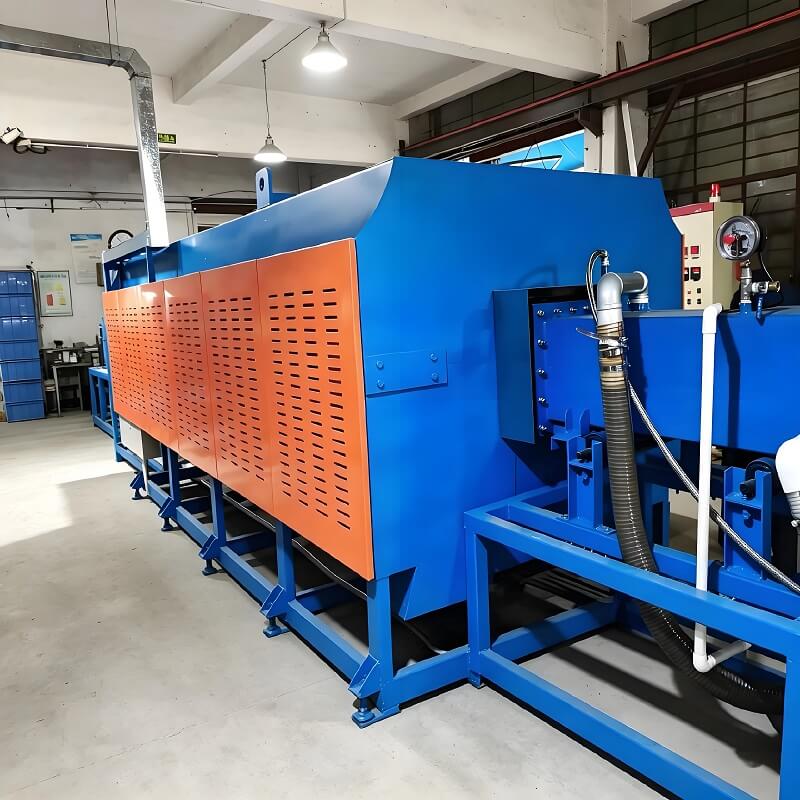

فرن اللحام الشبكي المستمر بحزام التلدين اللامع لمبادل حراري من النحاس والفولاذ المقاوم للصدأ

إن فرن التلدين المختلط هو عبارة عن معدات معالجة حرارية متكاملة أوتوماتيكية بالكامل في الغلاف الجوي، والتي تكمل التلدين بالنحاس وتخفيف الضغط الساطع بشكل متزامن في خط إنتاج واحد. اعتماد هيكل دثر مختوم مع الأمونيا المتحللة H2 / N2 جو مختزل مختلط أو بيئة فراغ عالية ، فهو يعزل أكسدة الهواء طوال العملية برمتها. يقلل الهيدروجين من طبقات الأكسيد الموجودة على قطع العمل عند درجة حرارة عالية، مما يحافظ على المظهر المعدني اللامع للمرآة دون تغير اللون أو الأكسدة أو إزالة الكربنة. إنه يلغي إجراءات التلدين والتخليل والتلميع الثانوية، مما يبسط عمليات الإنتاج ويخفض التكاليف الشاملة. مناسبة على نطاق واسع لمعالجة الدفعات الدقيقة للأجزاء في التبريد، والسيارات، والأجهزة، والإلكترونيات، والصناعات الطبية والفضائية، وهي معدات معالجة حرارية أساسية صديقة للبيئة وعالية الكفاءة.

مبدأ مضاد الأكسدة الساطع: تم تجهيز الفرن بخزان دثر سميك من الفولاذ المقاوم للصدأ مقاوم لدرجة الحرارة العالية، مملوء بجو وقائي مخفض منقى لضمان عدم وجود أكسجين في التجويف المغلق. يزيل الهيدروجين ذو درجة الحرارة العالية طبقات الأكسيد تمامًا مثل أكسيد الحديد وأكسيد الكروم على أسطح قطع العمل. تعمل الحماية المستمرة للجو أثناء التبريد على منع الأكسدة الثانوية وتحتفظ باللون المعدني اللامع الأصلي. 2. مبدأ تكامل العملية المزدوجة: منطقة درجة الحرارة الثابتة تتوافق بدقة مع معايير العملية المزدوجة. تعمل درجة الحرارة من 850 إلى 1080 درجة مئوية على إذابة معادن حشو النحاس والفضة لتشكيل وصلات لحام معدنية كثيفة عبر الحركة الشعرية. في نفس الوقت، مرحلة الاحتفاظ بدرجة الحرارة العالية تكمل إعادة بلورة المعدن، وتزيل الضغط المتبقي الناجم عن الختم والتصنيع الآلي، وتحقق التلدين اللامع للمواد الأساسية، وإنهاء اللحام والمعالجة الحرارية في مسار واحد.

1. نوع الحزام الشبكي المستمر

يعتمد حزام شبكي من الفولاذ المقاوم للصدأ المقاوم للحرارة العالية 310S للنقل المستمر، ويدعم الإنتاج الأوتوماتيكي بدون توقف على مدار 24 ساعة. إنها تعتمد جوًا وقائيًا مختلطًا من الأمونيا المتحللة H2 / N2 منخفض التكلفة مع قدرة مستقرة وتشغيل وصيانة بسيطة. مثالية للإنتاج الضخم للأجزاء المعدنية القياسية الصغيرة والمتوسطة الحجم، فهي الخيار الأول لمصانع التصنيع الصغيرة والمتوسطة الحجم. التطبيقات الرئيسية: معدات التبريد، مكونات السيارات، أجهزة المطبخ، الأجزاء النحاسية الإلكترونية.

2. نوع دفعة الفراغ

يعتمد تصميم غرفة الفرن المختومة ذات الفراغ العالي مع نظافة عالية للغاية وبدون تلوث. إنه يدعم منحنيات المعالجة المستقلة القابلة للبرمجة لكل دفعة، مما يلبي بشكل مثالي متطلبات المعالجة لأجزاء السبائك عالية الدقة. تتميز بدقة سطح عالية جدًا، وخالية من التلوث وثبات ممتاز، وهي مصممة خصيصًا لسيناريوهات المعالجة الحرارية عالية الدقة. التطبيقات الرئيسية: الأجهزة الطبية، أجزاء الطيران، سبائك التيتانيوم، كربيد الأسمنت، المكونات الهيدروليكية الدقيقة.

1. منطقة إزالة الشحوم والتجفيف: قم بإزالة زيت الختم وقطع الشحوم لتجنب بقايا الكربون واسوداد قطع العمل

2. غرفة الختم المزدوجة للهواء والماء: تمنع تدفق الأكسجين تمامًا وتزيل مصادر الأكسدة

3. منطقة التسخين المتدرجة: يؤدي الارتفاع التدريجي في درجة الحرارة إلى تقليل الصدمة الحرارية وتبخر الرطوبة المتبقية

4. منطقة التسخين ذات درجة الحرارة الثابتة متعددة المناطق: التحكم المستقل في درجة الحرارة PID، توحيد درجة الحرارة ±2°C، تلبية متطلبات اللحام والتلدين في وقت واحد

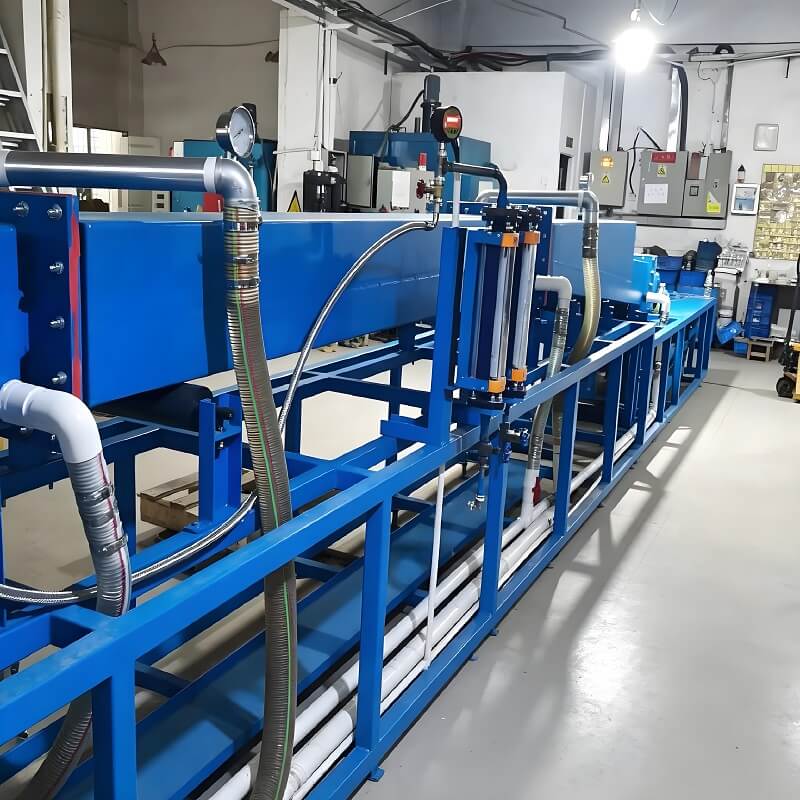

5. منطقة تبريد الغلاف الجوي المختومة: التبريد البطيء تحت جو وقائي لمنع الأكسدة الثانوية وتشوه قطعة العمل

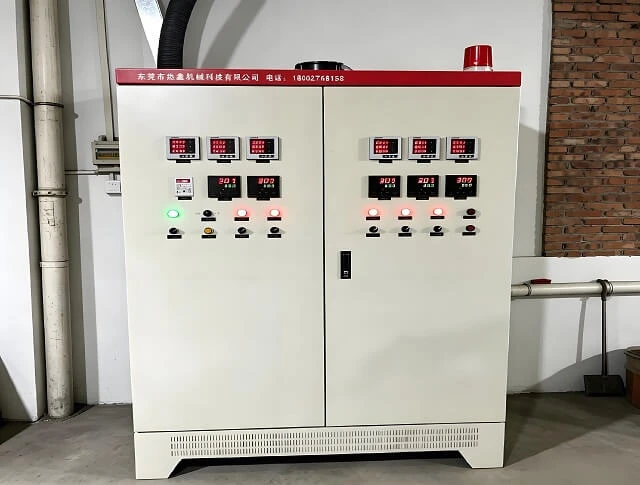

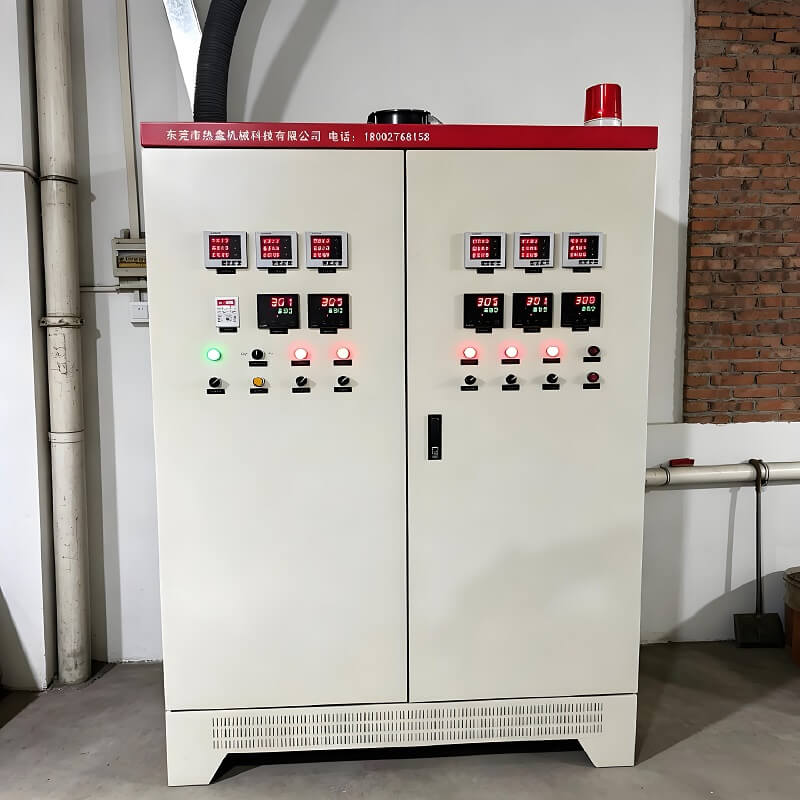

6. النظام المساعد الكامل: مولد غاز تحلل الأمونيا، التحكم الذكي PLC، نقل تحويل التردد، تبريد المياه المتداولة، إنذار تسرب الغاز ونظام حماية السلامة من درجة الحرارة الزائدة

التحميل ← إزالة الشحوم وتجفيف الهواء الساخن ← تغذية ختم الهواء ← التسخين المسبق المتدرج ← اللحام بدرجة حرارة عالية والتليين اللامع ← التبريد البطيء في الجو المختوم ← تبريد المياه ← تفريغ قطع العمل النهائية اللامعة

1. عملية مزدوجة متكاملة، وتوفير التكاليف

تحل العمليات المزدوجة المتكاملة للنحاس والتليين محل مجموعتين منفصلتين من المعدات. إنه يلغي إجراءات التخليل والتلميع والمعالجة الحرارية الثانوية، مما يقلل من الاستثمار في المعدات ومساحة ورشة العمل وتكاليف العمالة والطاقة بأكثر من 30%. إنه يبسط تدفق الإنتاج ويحسن بشكل كبير كفاءة التسليم.

2. مرآة سطح مشرق، صديقة للبيئة

تضمن الحماية الكاملة للجو / الفراغ المحكم إغلاق سطح قطعة العمل اللامع بدون أكسدة وتغير اللون وإزالة الكربنة، وجاهزة للتجميع المباشر. لا توجد عملية تخليل ولا يوجد تلوث بمياه الصرف الصحي الحمضية، وهو متوافق تمامًا مع المعايير البيئية للاتحاد الأوروبي لطلبات التصدير المتطورة.

3. دقة عالية ومعدل عيب منخفض

يضمن التحكم الدقيق في درجة الحرارة PID المستقل متعدد المناطق تجانس درجة حرارة الفرن ضمن ±2 درجة مئوية، مما يحقق لحام مختلط موحد وتخفيف الضغط بشكل كامل. إن التسخين المتدرج وهيكل التبريد البطيء المحكم يتجنب بشكل فعال التشوه الحراري واللحام الكاذب والتكسير، مما يحافظ على معدل تمرير المنتج أعلى من 99%.

4. أوتوماتيكي بالكامل وموفر للعمالة

مجهزة بنظام التحكم الذكي بشاشة اللمس PLC، والذي يمكنه تخزين المئات من وصفات العملية الناضجة. يتم ضبط سرعة الحزام الشبكي والغلاف الجوي ودرجة الحرارة والضغط تلقائيًا بالكامل في حلقة مغلقة. مطلوب مشغل واحد فقط للخط بأكمله، مما يدعم الإنتاج الضخم دون انقطاع على مدار 24 ساعة ومتوافق مع نظام الإدارة الذكي MES في المصنع.

5. صيانة متينة ومنخفضة

غرفة الفرن مصنوعة من الفولاذ المقاوم للصدأ السميك المقاوم لدرجات الحرارة العالية 310S، ويتميز بمقاومة التآكل، ومقاومة درجات الحرارة العالية وعمر الخدمة الطويل. تحقق عناصر التسخين القابلة للفصل معدل فشل منخفض وصيانة مريحة. يتميز نظام تحلل الأمونيا الداعم بمعدل استخدام غاز عالي واستهلاك أقل للطاقة، مع مزايا تكلفة تشغيل طويلة المدى واضحة.

6. دعم التصدير الكامل والقابل للتخصيص

حجم الفرن القابل للتخصيص، وطاقة المعدات ونطاق درجة الحرارة وفقًا لحجم ورشة عمل العملاء، والطلب على السعة ومواصفات المنتج، والتكيف مع الجهد الكهربي الخارجي 380 فولت/415 فولت 50/60 هرتز. نحن نقدم شهادات CE وISO كاملة، بالإضافة إلى خدمات التصدير الشاملة بما في ذلك التثبيت في الموقع في الخارج، والتشغيل والتدريب الفني.

1. صناعة التدفئة والتهوية وتكييف الهواء والتبريد

المنتجات: لوحة مبادل حراري، المبخر، المكثف، خط أنابيب الضاغط، وصلات التبريد الفولاذ المقاوم للصدأ

المواد: 304/316 الفولاذ المقاوم للصدأ، النحاس الأحمر، النحاس

2. صناعة قطع غيار السيارات

المنتجات: مبرد الزيت، مبرد ناقل الحركة، فلتر الوقود، مبرد EGR، أجزاء تبديد الحرارة التوربينية، مكونات الصمامات الأوتوماتيكية

المواد: فولاذ منخفض الكربون، فولاذ مقاوم للصدأ، مركب من النحاس والفولاذ، أجزاء تعدين المساحيق

3. أجهزة المطبخ والمنتجات اليومية

المنتجات: دورق مفرغ من الفولاذ المقاوم للصدأ، غلاية، أدوات مائدة المطبخ، صمام الصنبور، تجهيزات أنابيب المياه، أجزاء موقد الغاز

المواد: 304/430 الفولاذ المقاوم للصدأ، النحاس، النحاس الأحمر

4. صناعة الإلكترونيات والاتصالات

المنتجات: المغنطرون، مكونات اتصالات التردد اللاسلكي، قضبان التوصيل النحاسية، غلاف المستشعر، موصلات الختم الإلكتروني

المواد: النحاس الخالي من الأكسجين، الفولاذ المقاوم للصدأ، سبائك النيكل

5. صناعة مسحوق المعادن

المنتجات: محامل PM، التروس، قلوب الصمامات الهيدروليكية، الأجزاء الهيكلية لمسحوق تعدين السيارات، محامل مشربة بالزيت

6. الصناعة الطبية والفضائية

المنتجات: الأدوات الطبية المصنوعة من الفولاذ المقاوم للصدأ، وأجزاء الأجهزة طفيفة التوغل، ومكونات تبديد الحرارة الفضائية، وخطوط أنابيب سبائك التيتانيوم، والصمامات الهيدروليكية الدقيقة

المعدات الموصى بها: فرن التلدين اللامع العالي الفراغ

7. الصناعة الهيدروليكية وخطوط الأنابيب

المنتجات: الصمامات الهيدروليكية المصنوعة من الفولاذ المقاوم للصدأ، وموصلات أنابيب الضغط العالي، والمكونات الهوائية، وتجهيزات صمامات تسخين المياه
