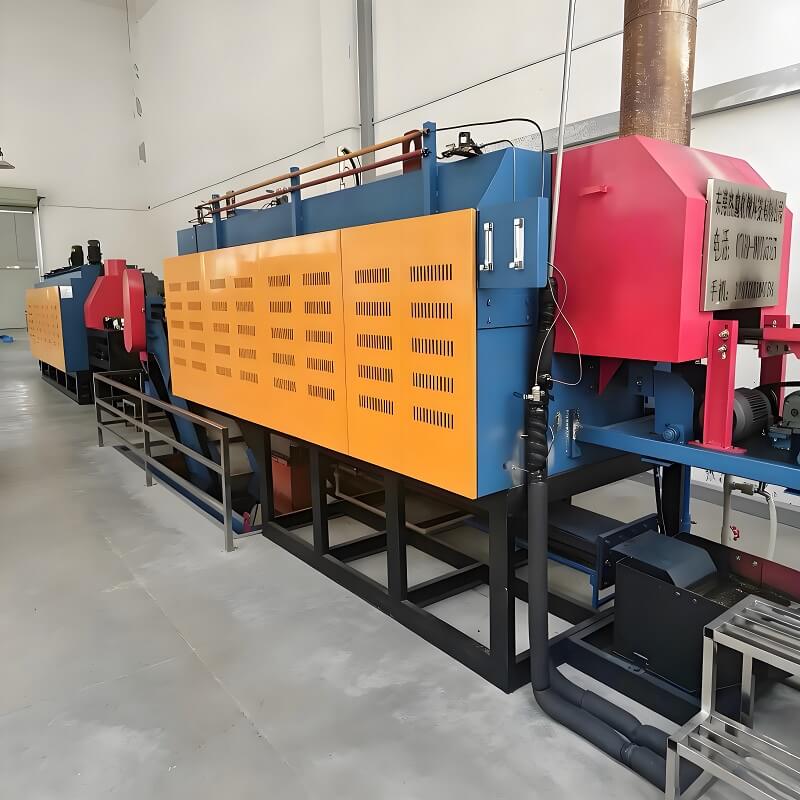

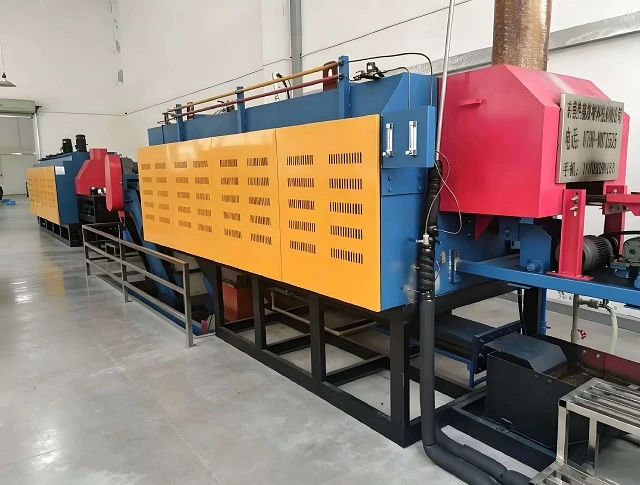

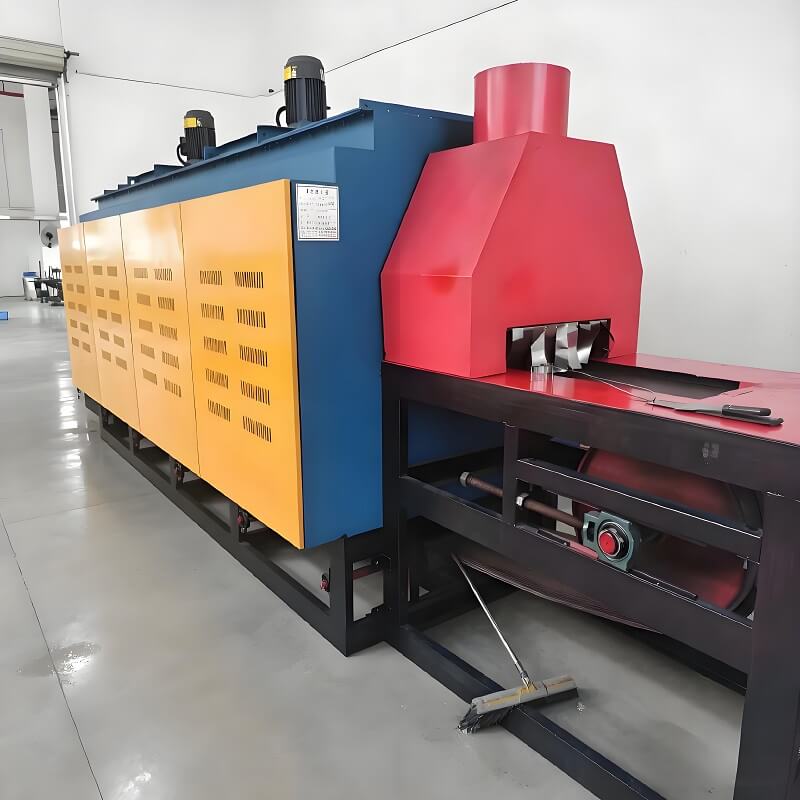

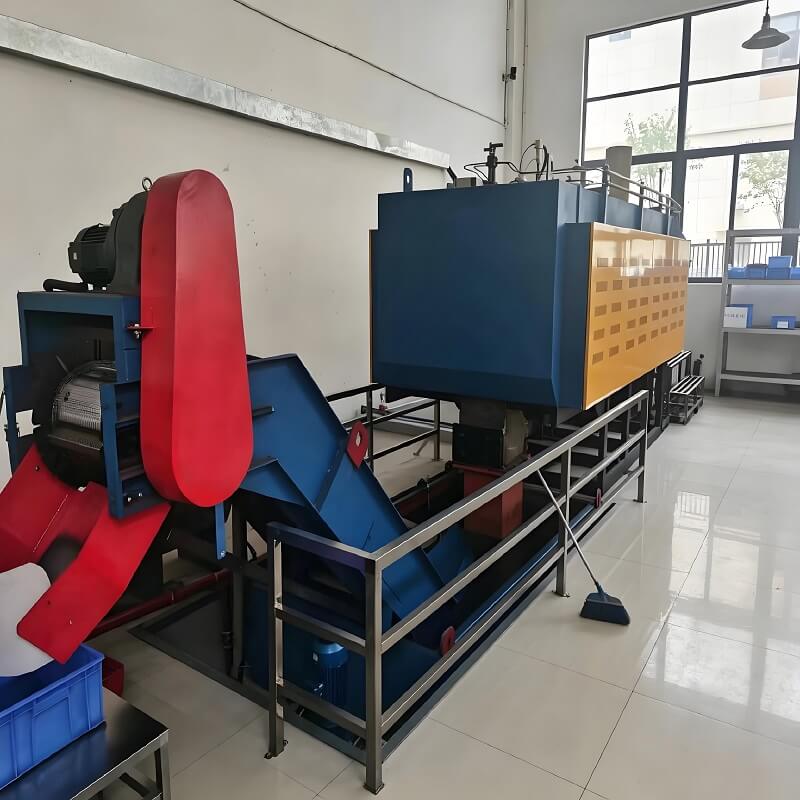

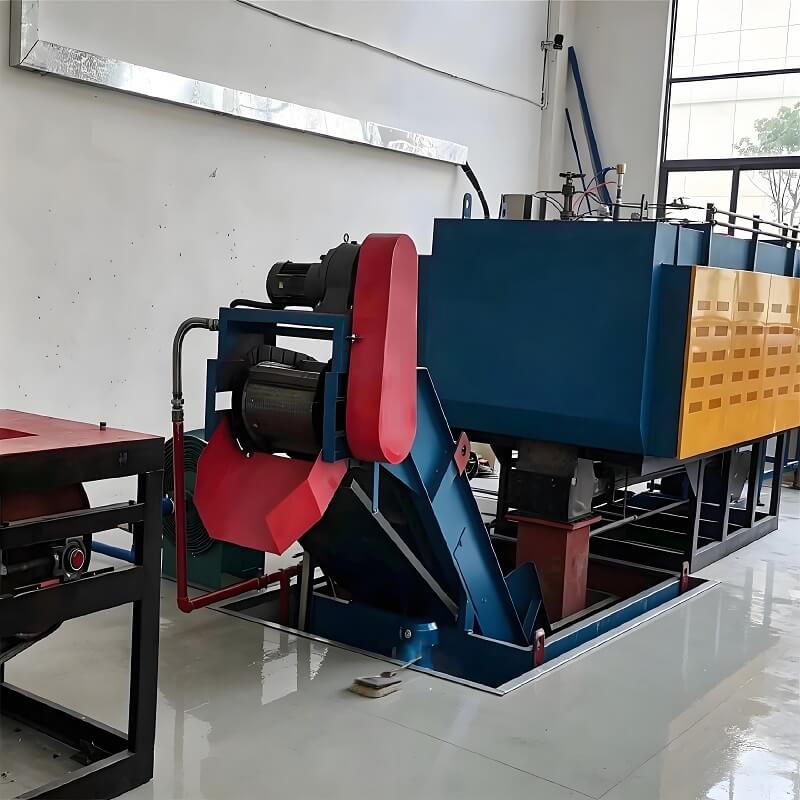

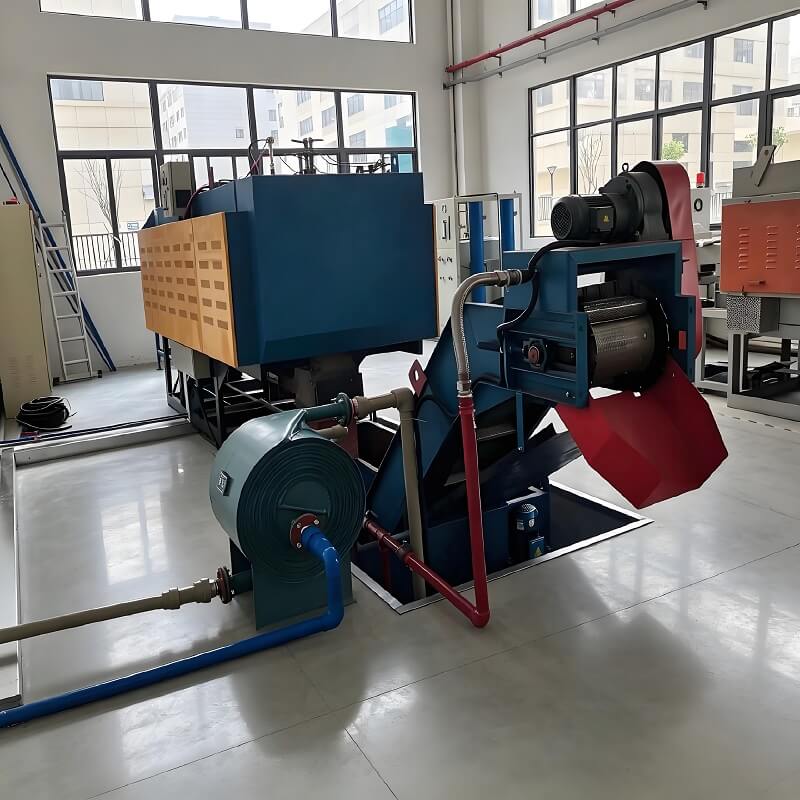

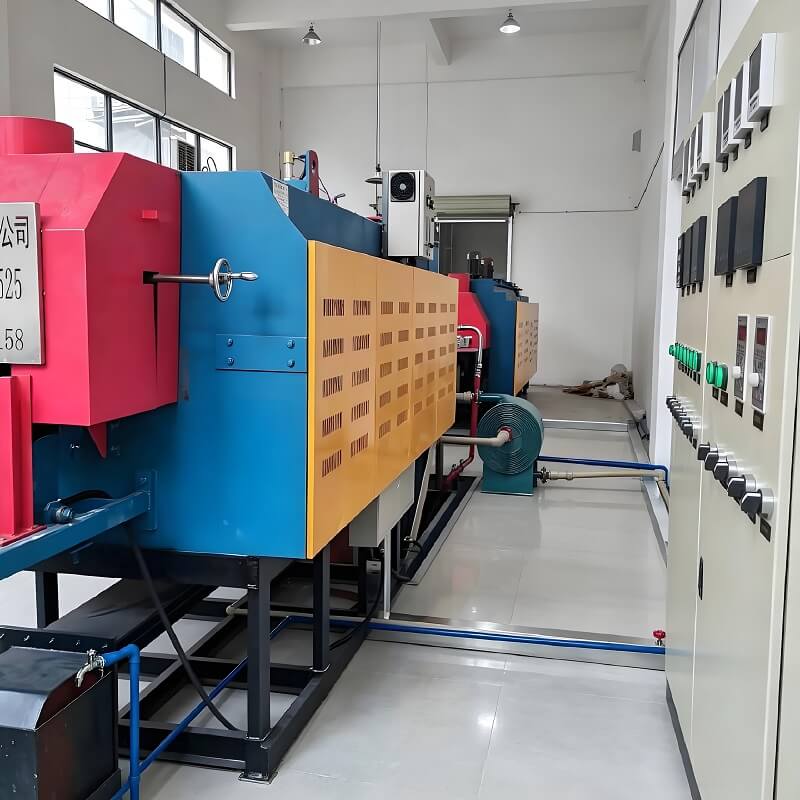

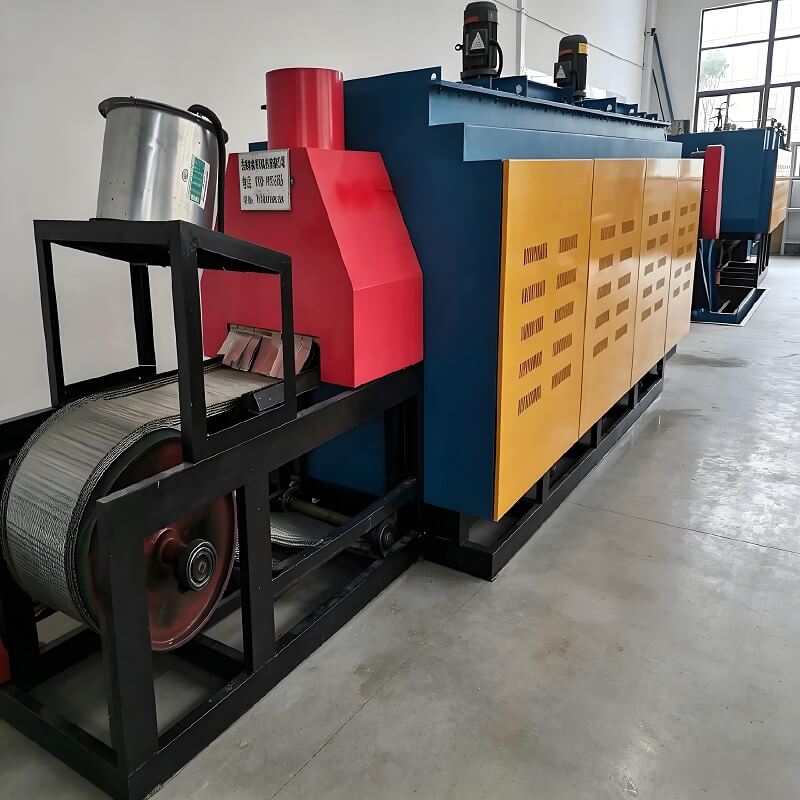

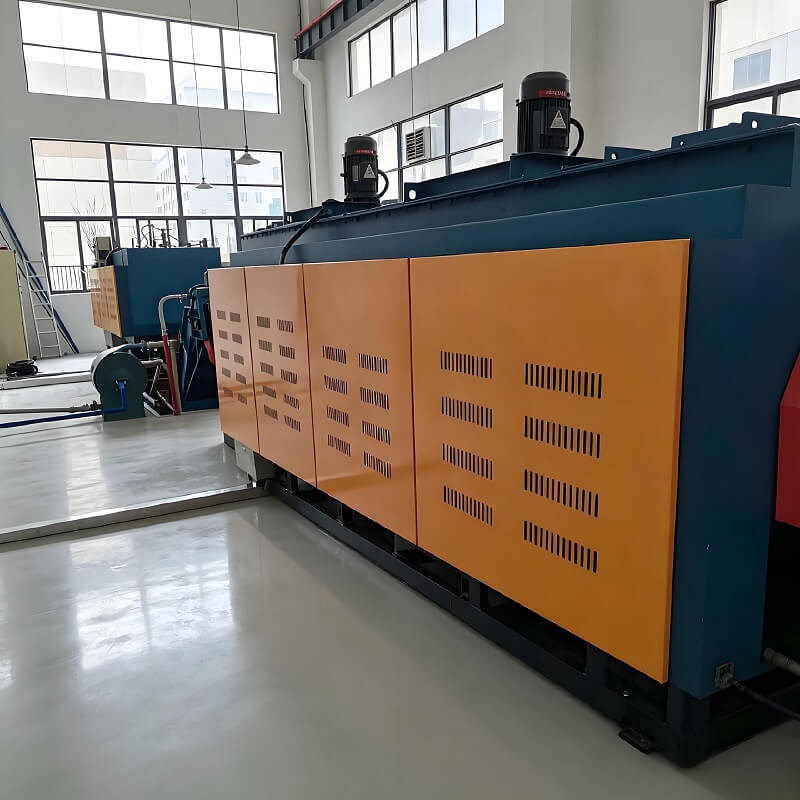

فرن حزام شبكي مستمر محمي بالجو فرن المعالجة الحرارية

ما هو فرن حزام شبكة دثر؟

فرن الحزام الشبكي المختوم المستمر هو عبارة عن معدات معالجة حرارية مستمرة للتدفئة غير المباشرة في الجو المستمر مصممة خصيصًا لإنتاج كميات كبيرة من المعادن الدقيقة. يختلف عن أفران الحزام الشبكية غير العازلة التقليدية، فهو يستخدم غرفة عازلة مستقلة ومغلقة تمامًا والتي تعزل تمامًا عناصر التسخين عن قطع العمل والغاز الواقي، مما يزيل تلوث التسخين المباشر ومخاطر الأكسدة.

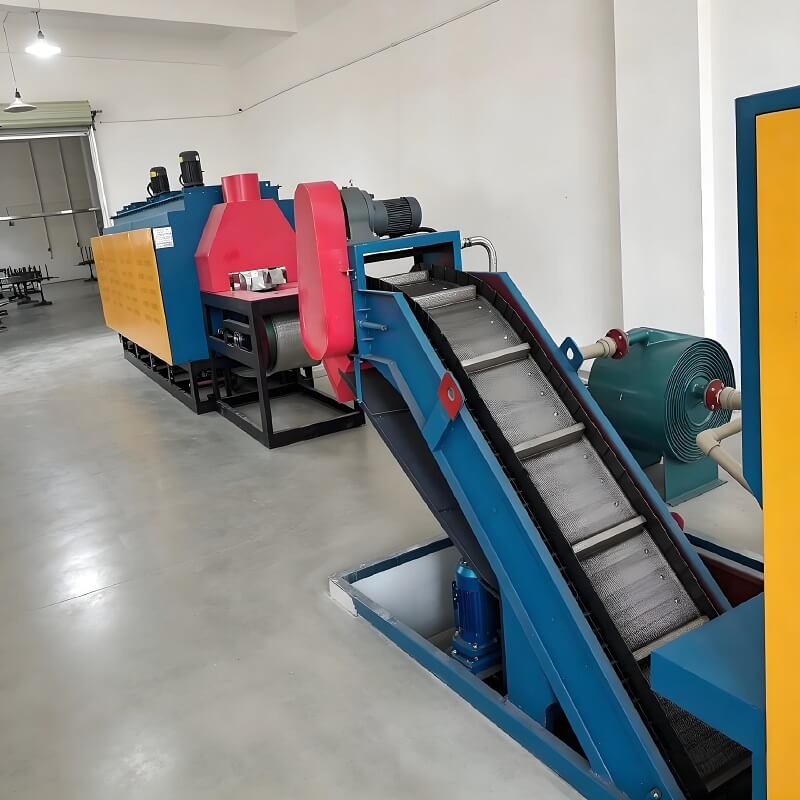

مُجهز بنظام نقل مستمر بحزام شبكي من الفولاذ المقاوم للصدأ، يكمل الفرن عملية المعالجة الحرارية بأكملها بما في ذلك إزالة الشحوم، والتلبيد، والتليين لتخفيف الإجهاد، والتصلب اللامع والنحاس داخل تجويف دثر ثابت خالٍ من الأكسجين. إنه يتجنب بشكل فعال تلوث غبار أسلاك التسخين، واصفرار السطح وإزالة الكربنة، مما يوفر أجزاء نهائية فائقة النظافة ومشرقة وعالية الاتساق. مع الأداء الممتاز المحكم، استهلاك الغاز المنخفض للغاية، مجال درجة الحرارة المستقر وعمر الخدمة الطويل، يتم تطبيق هذا الفرن على نطاق واسع في تعدين المساحيق، الأجهزة الدقيقة، تصنيع المكونات الإلكترونية والسيارات.

يعتمد فرن الحزام الشبكي العازل منطق عمل متكامل ناضج للتسخين الإشعاعي غير المباشر + حماية الغلاف الجوي المختوم + نقل الحزام الشبكي المستمر. ينقسم الفرن بالكامل إلى أربع مناطق معالجة احترافية:

1. منطقة التغذية والتسخين المسبق: يتم نقل قطع العمل إلى الفرن بشكل موحد بواسطة حزام شبكي. يعمل التسخين المسبق بدرجة حرارة منخفضة على إزالة الزيت السطحي والرطوبة وشوائب المعالجة لمنع التشقق الحراري وعيوب السطح أثناء المعالجة بدرجة حرارة عالية.

2. منطقة تسخين دثر مختومة: يتم تشع الحرارة بالتساوي في الغرفة من خلال الجدار الخارجي للدثر. لا تتصل عناصر التسخين أبدًا بقطع العمل أو الغاز الواقي بشكل مباشر. يحافظ الجزء الداخلي على ضغط إيجابي طفيف مع النيتروجين أو الغاز المختلط لمنع تسرب الأكسجين تمامًا.

3. منطقة نقع بدرجة حرارة ثابتة: يضمن التحكم في درجة الحرارة PID المستقل متعدد المناطق مجال درجة حرارة موحد للغاية. تقوم قطع العمل بإعادة تبلور الحبوب بالكامل وتخفيف الضغط الداخلي والتلبيد الكثيف لتحقيق أداء ميكانيكي ومغناطيسي مستقر.

4. منطقة التبريد والتفريغ البطيئة في الغلاف الجوي: تبرد الأجزاء تدريجيًا في ظل جو مغلق خالٍ من الأكسجين. قطع العمل النهائية تخرج بسطح فضي لامع، صفر أكسدة، صفر اصفرار وصفر إزالة الكربنة، ولا تتطلب معالجة تلميع ثانوية.

1. غرفة دثر مدمجة محكمة الغلق: الهيكل الأيقوني الأساسي مصنوع من مواد عالية الحرارة ومقاومة للتآكل. فهو يعزل مصادر الحرارة عن قطع العمل، ويثبت الجو الداخلي ويقلل بشكل كبير من استهلاك الغاز الوقائي.
2. نظام النقل بحزام شبكي من الفولاذ المقاوم للصدأ 310S: مُجهز بتنظيم سرعة VFD، تشغيل مستقر وعدم وجود احتكاك نسبي بين قطع العمل، مما يقلل بشكل فعال من تشوه الأجزاء الدقيقة الصغيرة.
3. نظام التحكم في درجة الحرارة PID المستقل متعدد المناطق: التحكم الدقيق في التسخين حسب المناطق مع اختلاف بسيط في درجة الحرارة، مما يضمن الاتساق العالي لجودة معالجة الدفعات.
4. نظام جو وقائي قابل للتعديل: متوافق مع النيتروجين النقي وغاز النيتروجين والهيدروجين المختلط وأجواء تحلل الأمونيا. تصميم الضغط الإيجابي الطفيف يمنع الأكسجين الخارجي من دخول الفرن.
5. نظام التحكم الآلي بشاشة اللمس PLC: يقوم بتخزين مجموعات متعددة من وصفات العمليات الاحترافية، ويدعم الإنتاج المستمر غير المراقب على مدار 24 ساعة والتنبيه التلقائي للأخطاء.
6. جهاز تنقية وترميد غاز النفايات: يتحلل ويحرق تمامًا غاز النفايات المزيل للشحوم، عديم الدخان والرائحة، ويلبي معايير الاتحاد الأوروبي والمعايير الدولية للانبعاثات البيئية.

1. تصميم كاتم صوت معزول لقطع عمل فائقة النظافة: هيكل كاتم الصوت المعزول بالكامل يفصل تمامًا عناصر التسخين عن المنتجات، مما يتجنب تلوث الغبار والشوائب. إنه يوفر جودة سطحية ساطعة كالمرآة أعلى بكثير من الأفران العادية غير العازلة.
2. استهلاك غاز منخفض للغاية وتكلفة تشغيل أقل: يتميز التجويف العازل صغير الحجم بإغلاق ممتاز للهواء، مما يوفر تكلفة الغاز الواقي بنسبة 30% إلى 50% مقارنة بأفران الحزام الشبكي التقليدية، مما يحقق فوائد اقتصادية طويلة المدى.
3. صفر أكسدة، صفر إزالة كربنة وتشوه منخفض: تسخين غير مباشر لطيف وموحد بالإضافة إلى نقل الحزام المستقر يمنع بثق قطعة العمل وتشوهها، وهو مناسب تمامًا للمكونات المصغرة فائقة الدقة.
4. مجال درجة حرارة مستقر للغاية ومعدل إنتاجية مرتفع: يقلل تخزين الحرارة الموحد داخل حجرة الكمامة من تقلبات درجة الحرارة، مما يضمن حجمًا وأداءً متسقين للغاية لدفعات الإنتاج الضخم.
5. عمر خدمة طويل وتكلفة صيانة منخفضة: يتم عزل عناصر التسخين عن الجو المسببة للتآكل وحطام قطع العمل، مما يقلل بشكل كبير من فقدان المكونات ووقت التوقف عن العمل وتكرار الصيانة.
6. حل صناعي أوتوماتيكي بالكامل وقابل للتخصيص: يدعم الإنتاج المستمر غير المراقب على مدار الساعة طوال أيام الأسبوع. عرض الفرن القابل للتخصيص والطول الإجمالي ودرجة الحرارة القصوى وسرعة الحزام ونظام التشغيل الآلي لتتناسب مع قدرات الإنتاج المختلفة.

مثالية للمعالجة الحرارية الدقيقة التي تتطلب سطحًا لامعًا، وصفر أكسدة وتماسكًا عاليًا:

1. صناعة تعدين المساحيق: التلبيد اللامع لأجزاء تعدين مساحيق الحديد والنحاس والفولاذ المقاوم للصدأ

2. صناعة الأجهزة الدقيقة: تخفيف الضغط والتصلب والتلطيف للبراغي والمسامير والأجزاء الهيكلية الصغيرة

3. الصناعة الإلكترونية والكهربائية: التلبيد والنحاس للمحاثات والمقاومات والمحطات الدقيقة والمكونات الإلكترونية

4. صناعة قطع غيار السيارات: المعالجة الحرارية الدقيقة لقطع غيار السيارات المصغرة والمحامل والسحابات

5. صناعة الطاقة الجديدة: معالجة الصلب للفولاذ الكهربائي الصغير والأجزاء الموصلة الدقيقة وملحقات تخزين الطاقة

Q1: ما هو الفرق بين فرن الحزام الشبكي المغطى وغير المغطى؟

A1: يكمن الاختلاف الأساسي في هيكل التسخين. يعتمد نوع الغطاس التسخين غير المباشر مع غرفة مستقلة محكمة الغلق بالكامل، وتتميز باستهلاك أقل للغاز، وتلوث غبار صفر، وأكسدة صفر ودرجة حرارة أكثر استقرارًا، مما يجعلها مثالية للأجزاء الساطعة عالية الدقة. يستخدم النوع غير العازل تسخينًا مفتوحًا مباشرًا بتكلفة غاز أعلى وتلوثًا محتملاً بالشوائب، وهو مناسب فقط للأجزاء القياسية العادية.

Q2: ما هي عمليات المعالجة الحرارية التي يمكن أن يدعمها هذا الفرن؟

A2: إنه يدعم التلبيد المستمر الساطع، والتليين وتخفيف الضغط، والتصلب، والتلطيف والنحاس الدقيق لجميع أنواع المكونات المعدنية الصغيرة والدقيقة.

س3: ما هو الجو الوقائي المتوافق؟

A3: إنه يعمل بثبات مع النيتروجين النقي والغاز المختلط من النيتروجين والهيدروجين وأجواء تحلل الأمونيا لتلبية متطلبات مقاومة الأكسدة والعملية المختلفة.

Q4: هل يمكنك تقديم حلول الفرن المخصصة؟

ج4: نعم. نحن نقدم تخصيصًا كاملاً لحجم الفرن ودرجة الحرارة القصوى وسرعة الحزام وسعة التحميل ونظام التغذية/التفريغ التلقائي ليناسب قدرتك الإنتاجية الفعلية.
