شارك:لا يتم اختيار فرن المعالجة الحرارية الصناعية حسب درجة الحرارة وحجم الغرفة فقط. يجب أن يتم تصميم الفرن المناسب وفقًا للمادة، وهندسة قطعة العمل، وعملية المعالجة الحرارية، والقدرة الإنتاجية، وجو الفرن، وتوحيد درجة الحرارة، ومتطلبات التبريد.
بالنسبة للمصنعين، السؤال الحقيقي ليس ببساطة"أي فرن يجب أن أشتري؟"لكن"ما هو تكوين الفرن الذي يمكنه تحقيق النتيجة المعدنية المطلوبة باستمرار بالقدرة الإنتاجية المطلوبة؟"
يجب أن يتطابق الفرن الصحيح مع مادة الشغل، وعملية المعالجة الحرارية، والقدرة الإنتاجية، والجو الوقائي، وتوحيد درجة الحرارة، وطريقة التبريد، ومتطلبات الجودة، وظروف تشغيل المصنع.
بالنسبة لمصنعي مكونات السيارات، والمثبتات، وأجزاء تعدين المساحيق، وأنابيب الفولاذ المقاوم للصدأ، والمحامل، ومكونات الألومنيوم، والأدوات، والمشعات، والمنتجات المعدنية الأخرى، يمكن أن يؤدي الفرن المحدد بشكل غير صحيح إلى صلابة غير مستقرة، أو أكسدة، أو تشويه، أو كثافة غير كافية، أو ارتفاع استهلاك الطاقة، أو جودة المنتج غير المتسقة، أو تكاليف الإنتاج المفرطة.
يشرح هذا الدليل الأنواع الرئيسية لأفران المعالجة الحرارية الصناعية، وعمليات المعالجة الحرارية الشائعة، والتطبيقات النموذجية، والمواصفات الفنية المهمة، والمعلومات الأساسية التي يجب على الشركات المصنعة تقييمها قبل شراء الفرن.
سواء كنت تقوم باستبدال فرن موجود، أو توسيع الطاقة الإنتاجية، أو بناء خط جديد للمعالجة الحرارية، سيساعدك هذا الدليل على فهم كيفية اختيار الفرن الذي يتوافق مع متطلبات الإنتاج الفعلية لديك.
فرن المعالجة الحرارية الصناعية عبارة عن معدات تستخدم لتسخين المكونات المعدنية وإمساكها وتبريدها في ظل ظروف خاضعة للرقابة من أجل تحقيق خصائص معدنية أو ميكانيكية أو أبعادية أو سطحية محددة.
على عكس فرن التسخين العام، يجب أن يتحكم فرن المعالجة الحرارية بدقة في العديد من متغيرات العملية.
تتطلب المواد المختلفة وعمليات المعالجة الحرارية نطاقات درجات حرارة مختلفة.
على سبيل المثال، قد تتم عملية التقسية عند درجات حرارة معتدلة نسبيًا، في حين أن عملية التلدين أو اللحام بالنحاس أو التلبيد أو الكربنة أو المعالجة بالمحلول قد تتطلب درجات حرارة أعلى بكثير.
لذلك يجب أن يوفر الفرن ليس فقط درجة الحرارة القصوى الكافية ولكن أيضًا التحكم المستقر في نطاق التشغيل المطلوب.
يجب أن تظل قطعة العمل عند درجة الحرارة المطلوبة لفترة كافية لحدوث التحول المعدني المطلوب.
قد يؤدي عدم كفاية وقت الاحتفاظ إلى معالجة غير كاملة، في حين أن الإمساك المفرط يمكن أن يقلل الإنتاجية أو يؤثر سلبًا على خصائص المواد.
يمكن أن يؤثر الجو المحيط بقطعة العمل بشكل كبير على النتيجة النهائية. اعتمادًا على التطبيق، قد تستخدم الأفران النيتروجين، الهيدروجين، مخاليط النيتروجين/الهيدروجين، غاز الأمونيا المتصدع، الغلاف الجوي الماص للحرارة، الغاز الخامل، الغلاف الجوي الكربوني المتحكم فيه، أو الفراغ. يمكن أن يساعد التحكم المناسب في الجو في منع الأكسدة وإزالة الكربنة وتغير اللون والتلوث وغيرها من التفاعلات السطحية غير المرغوب فيها.
التبريد لا يقل أهمية عن التدفئة. اعتمادًا على العملية، قد تتطلب قطع العمل تبريد الفرن، أو تبريد الغاز المتحكم فيه، أو تبريد الهواء، أو تبريد الزيت، أو تبريد الماء، أو التبريد السريع، أو التبريد المتحكم فيه متعدد المراحل. تحدد العلاقة بين التسخين والتماسك والجو والتبريد في النهاية أداء المكون النهائي.
تُستخدم المعالجة الحرارية في جميع أنحاء التصنيع الحديث لتعديل خصائص المعادن دون تغيير الشكل المادي للمكون بالضرورة.
اعتمادا على العملية والمواد، يمكن أن تحسن المعالجة الحرارية:
- الصلابة
- قوة الشد
- المتانة
- مقاومة التآكل
- مقاومة التعب
- الاستقرار الأبعاد
- مقاومة التآكل
- القدرة على الماكينات
- حالة السطح
- توزيع الضغوط الداخلية
بالنسبة لمصنعي الإنتاج الضخم، فإن الهدف ليس مجرد الحصول على النتيجة الصحيحة لمكون واحد.
التحدي الحقيقي هو تحقيق نفس النتيجة المعدنية والميكانيكية بشكل متكرر عبر آلاف أو ملايين الأجزاء.
وهذا هو سبب أهمية توحيد درجة حرارة الفرن، والتحكم في الغلاف الجوي، وطريقة التحميل، وسرعة الحزام، وتصميم منطقة التسخين، ونظام التبريد، والأتمتة، وتكرار العملية.
يمكن أن يؤدي التصميم السيئ للفرن أو العملية المطابقة بشكل غير صحيح إلى مشاكل مثل:
- صلابة متفاوتة
- الأكسدة المفرطة
- تغير لون السطح
- تكسير
- التشوه الحراري
- إزالة الكربنة
- كثافة منخفضة متكلس
- اللحام غير الكامل
- دفعات غير متجانسة
- معدلات الخردة المفرطة
- ارتفاع استهلاك الغاز الوقائي
- استهلاك عالي للطاقة
- انخفاض كفاءة الإنتاج
وبالتالي فإن اختيار فرن المعالجة الحرارية المناسب يتطلب البدء بقطعة العمل وهدف الإنتاج - وليس مجرد اختيار فرن من الكتالوج.
يتضمن التلدين تسخين المادة إلى درجة حرارة محددة، والاحتفاظ بها لفترة محددة، ثم تبريدها تحت ظروف خاضعة للرقابة.
اعتمادًا على المادة والعملية، يمكن استخدام التلدين من أجل:
تشمل تطبيقات التلدين النموذجية ما يلي:
بالنسبة للفولاذ المقاوم للصدأ والمواد الأخرى الحساسة للأكسدة، يمكن استخدام فرن التلدين اللامع مع جو وقائي متحكم فيه لتقليل أكسدة السطح.
عادة ما يتم إجراء عملية التقسية بعد التصلب أو التبريد.
قد يكون للمكون المتصلب صلابة عالية ولكنه هش للغاية أو إجهاد داخلي. تعمل عملية التقسية على إعادة تسخين المكون إلى درجة حرارة يتم التحكم فيها للحصول على توازن أفضل بين الصلابة والمتانة واستقرار الأبعاد.
تشمل التطبيقات النموذجية ما يلي:
يمكن تصميم أفران التقسية كأنظمة دفعية أو مستمرة اعتمادًا على حجم الإنتاج ونوع قطعة العمل.
يستخدم تصلب لزيادة صلابة ومقاومة التآكل للمعادن، وخاصة الفولاذ.
يتم تسخين قطعة العمل إلى درجة حرارة محددة ثم يتم تبريدها بمعدل متحكم فيه، غالبًا من خلال التبريد.
تشمل التطبيقات النموذجية ما يلي:
يتطلب التصلب الناجح التحكم الدقيق في تجانس التسخين، ووقت النقع، ووقت النقل، وظروف التبريد.
الكربنة هي عملية تصلب السطح شائعة الاستخدام لمكونات الفولاذ منخفض الكربون.
أثناء العملية، يتم إدخال الكربون إلى سطح قطعة العمل عند درجة حرارة مرتفعة. يتم بعد ذلك إخماد المكون لإنتاج سطح صلب مقاوم للتآكل مع الاحتفاظ بقلب صلب نسبيًا.
تشمل التطبيقات النموذجية ما يلي:
تتضمن متغيرات العملية المهمة ما يلي:
بالنسبة للإنتاج بكميات كبيرة، يمكن استخدام أنظمة أفران الكربنة والتبريد المستمرة.
تقوم عملية النيترة بإدخال النيتروجين إلى سطح أنواع معينة من الفولاذ لتحسين أداء السطح.
اعتمادًا على متطلبات المواد والعمليات، يمكن أن توفر النيترة ما يلي:
تشمل المكونات النموذجية ما يلي:
يعد التحكم الدقيق في درجة الحرارة والجو أمرًا مهمًا بشكل خاص أثناء عملية النيترة.
يعد التلبيد أحد أهم العمليات الحرارية في تعدين المساحيق.
يتم تسخين مكونات المسحوق المضغوطة أو المقولبة تحت درجة حرارة انصهار المادة الأولية بحيث تترابط الجزيئات معًا ويطور المكون الكثافة والقوة والبنية وخصائص الأبعاد المطلوبة.
تشمل التطبيقات النموذجية ما يلي:
قد تشمل عملية التلبيد الكاملة ما يلي:
تشمل المتغيرات المهمة ما يلي:
بالنسبة للمصنعين الذين ينتجون كميات كبيرة من المكونات المماثلة، يمكن لفرن تلبيد الحزام الشبكي المستمر أن يوفر إنتاجًا مستقرًا وآليًا.
اللحام بالنحاس هو عملية ربط حراري يتم فيها صهر معدن الحشو وتوزيعه بين الأسطح المعدنية المجهزة بشكل وثيق دون ذوبان المواد الأساسية.
في الإنتاج الصناعي، لا تعتمد جودة اللحام على درجة حرارة الفرن فحسب، بل تعتمد أيضًا على توحيد درجة الحرارة والتحكم في الجو ونظافة قطعة العمل ومعدل التسخين ووقت الاحتفاظ وظروف التبريد.
تشمل التطبيقات النموذجية ما يلي:
بالنسبة للإنتاج بكميات كبيرة، يمكن لفرن اللحام المستمر المتحكم في الغلاف الجوي أن يساعد في تحسين تماسك المفاصل مع تقليل الأكسدة والاختلاف اليدوي.
عند اختيار فرن اللحام، يجب على الشركات المصنعة تقييم حجم المكون ونوع السبيكة ومواد الحشو والقدرة الإنتاجية المطلوبة والجو الواقي ومعدل التسرب المقبول.
تُستخدم المعالجة الحرارية للمحلول بشكل شائع لسبائك الألومنيوم والفولاذ المقاوم للصدأ والسبائك الأخرى التي تتطلب تسخينًا متحكمًا يتبعه تبريد سريع أو محدد.
تتضمن العملية عادةً تسخين قطعة العمل إلى درجة حرارة محددة، والاحتفاظ بها للوقت المطلوب، ثم نقلها إلى نظام التبريد.
تشمل التطبيقات النموذجية ما يلي:
تتضمن متغيرات العملية المهمة ما يلي:
بالنسبة لمكونات الألومنيوم على وجه الخصوص، يجب اعتبار الفرن ونظام التبريد بمثابة عملية متكاملة واحدة لأن وقت النقل وسرعة التبريد يمكن أن يؤثران بشكل مباشر على الخواص الميكانيكية النهائية.
في مشاريع الأفران الفعلية، عادةً لا يكون اختيار الفرن فقط حسب اسم العملية كافيًا.
على سبيل المثال، قد يحتاج عميلان إلى فرن تلبيد، لكن تصميمات الفرن النهائية الخاصة بهما يمكن أن تكون مختلفة تمامًا إذا كان حجم قطعة العمل، وتركيب المواد، والكثافة المطلوبة، والقدرة الإنتاجية، والغلاف الجوي، ومتطلبات التبريد مختلفة.
قبل التوصية بتكوين الفرن، يقوم مهندسو Rexin عادةً بتقييم المعلومات التالية:
على أساس هذه العوامل، يمكن تكوين هيكل الفرن، ومناطق التسخين، وأبعاد العمل، ونظام النقل، ونظام الغلاف الجوي، وطريقة التبريد، ومستوى التشغيل الآلي، وتخطيط المصنع للمشروع.

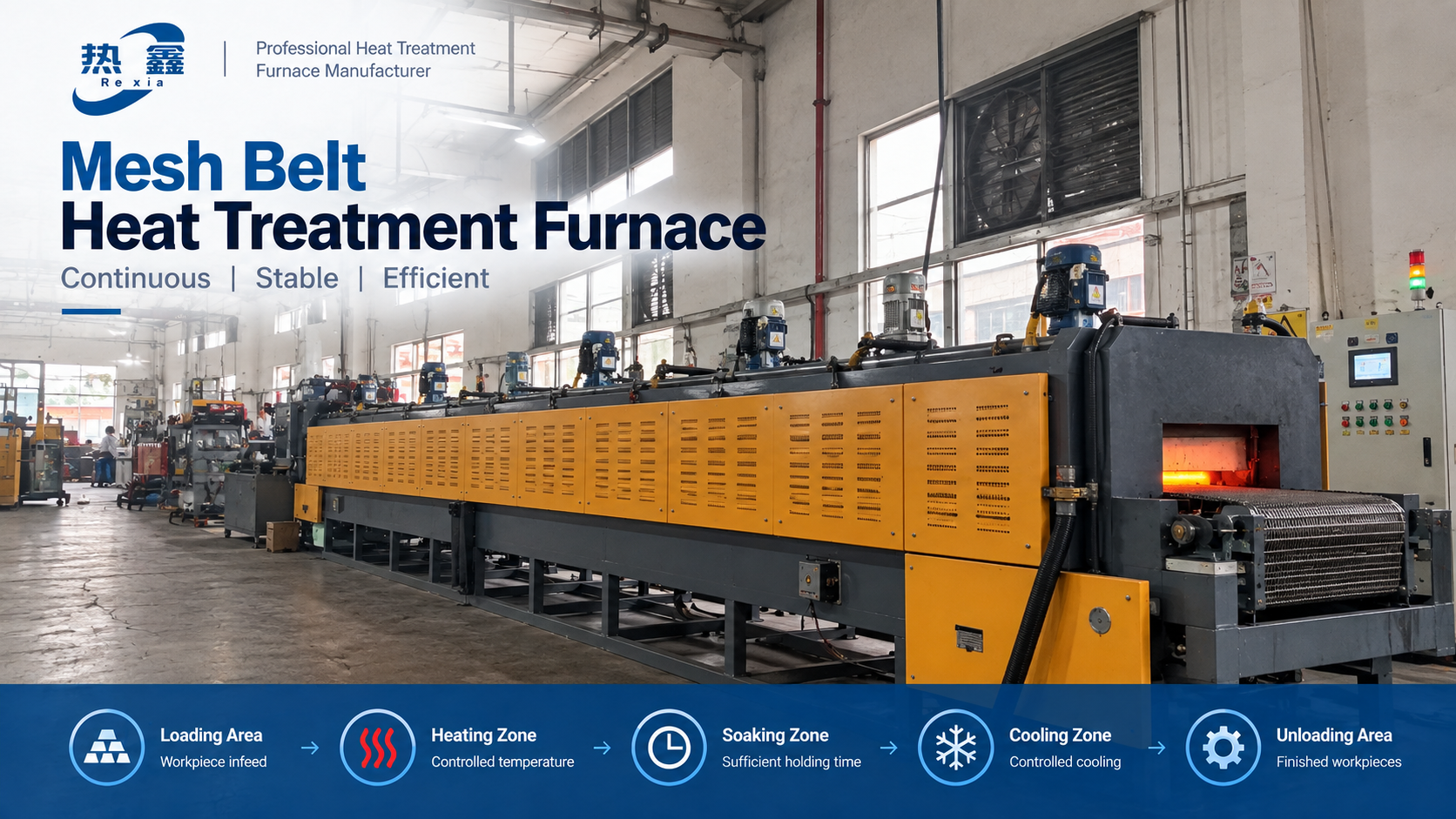

فرن المعالجة الحرارية بحزام شبكي مع عملية التحميل والتدفئة والنقع والتبريد والتفريغ المستمرة.
فرن الحزام الشبكي مناسب بشكل أساسي للمعالجة الحرارية المستمرة للأجزاء الصغيرة والمتوسطة الحجم مع أحجام إنتاج مستقرة نسبيًا.
تشمل التطبيقات النموذجية أدوات التثبيت وأجزاء تعدين المساحيق والمحامل ومكونات السيارات والأجهزة الصغيرة.
عند اختيار فرن الحزام الشبكي، يجب على المشترين ألا ينظروا فقط إلى عرض الحزام. تشمل العوامل المهمة أيضًا ما يلي:
الحزام الأوسع لا يعني تلقائيًا قدرة إنتاجية مفيدة أعلى. تعتمد الإنتاجية النهائية على العملية الحرارية الكاملة وظروف التحميل.

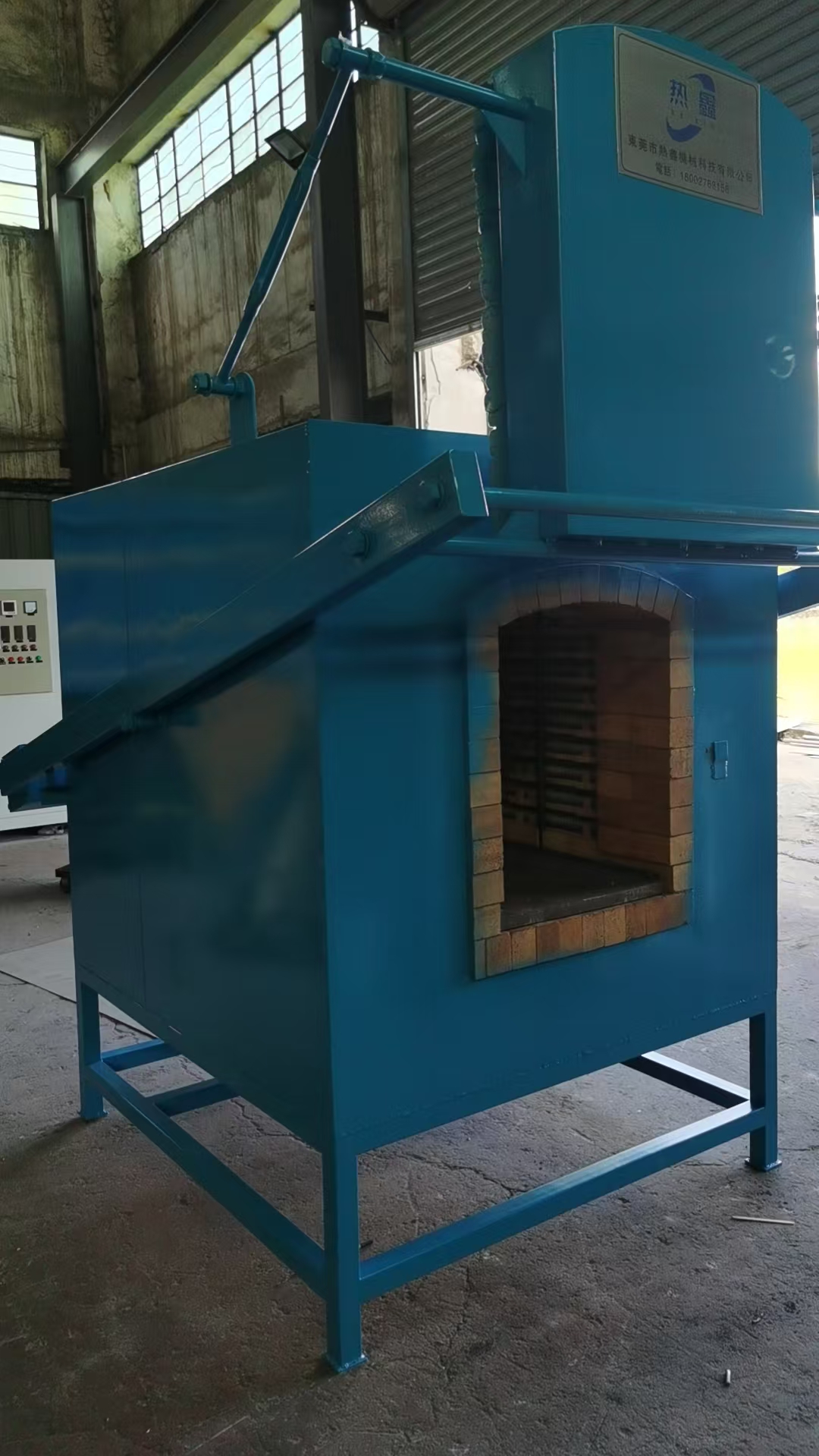

فرن التبريد من النوع الصندوقي Rexin للمعالجة الحرارية المجمعة وتطبيقات التبريد.
الفرن الصندوقي هو فرن من النوع الدفعي مناسب للمصنعين الذين يحتاجون إلى مرونة الإنتاج، أو وصفات معالجة حرارية متعددة، أو أحجام مختلفة لقطع العمل.
يتم استخدامه بشكل شائع للأدوات والقوالب والتروس والأعمدة والأجزاء الميكانيكية وإنتاج الدفعات الصغيرة إلى المتوسطة.
بالمقارنة مع الفرن المستمر، يوفر الفرن الصندوقي عادة مرونة أكبر ولكن إنتاجية مستمرة أقل.
تشمل عوامل الاختيار الرئيسية حجم الغرفة والحد الأقصى لوزن الحمولة وتوحيد درجة الحرارة ومتطلبات الجو وطاقة التسخين وطريقة التحميل وعملية التبريد.

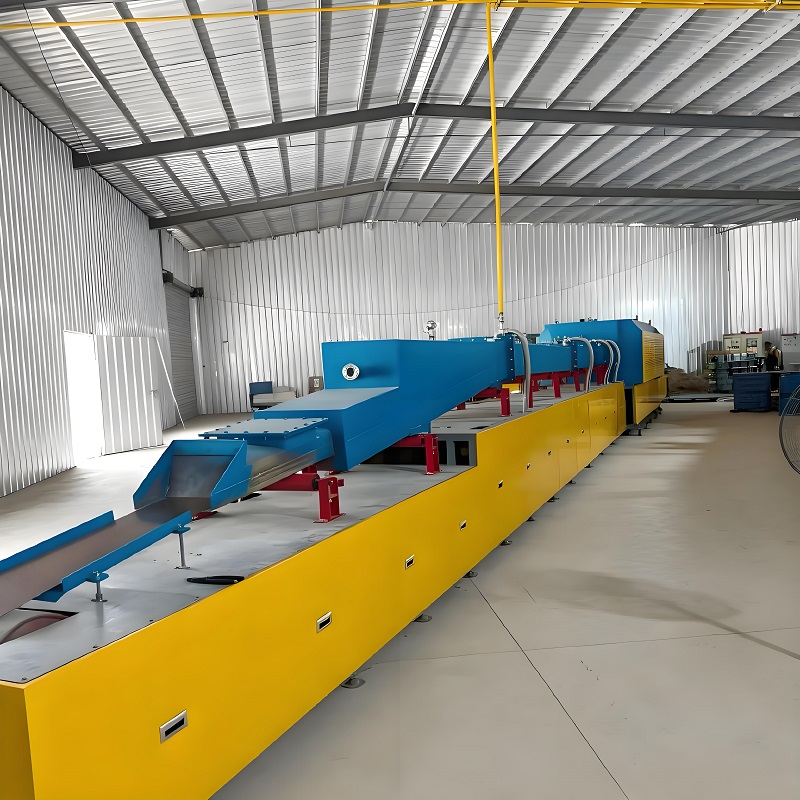

يعتبر الفرن المستمر مناسبًا بشكل عام للإنتاج بكميات كبيرة حيث تتم معالجة الأجزاء المماثلة بشكل متكرر.
يشمل المستخدمون النموذجيون مصنعي مكونات السيارات، ومصانع التثبيت، ومصانع تعدين المساحيق، ومصنعي المحامل، وغيرها من مرافق الإنتاج الضخم.
بالمقارنة مع المعدات المجمعة، يمكن للفرن المستمر أن يقلل من المعالجة اليدوية ويحسن اتساق الإنتاج. ومع ذلك، يجب أن يتم تصميم الفرن بشكل صحيح وفقًا لمتطلبات الإنتاجية الفعلية.
تشمل العوامل الهندسية المهمة ما يلي:
لهذا السبب، يجب حساب الطاقة الإنتاجية من قطعة العمل الفعلية بدلاً من تقديرها فقط من أبعاد الفرن.

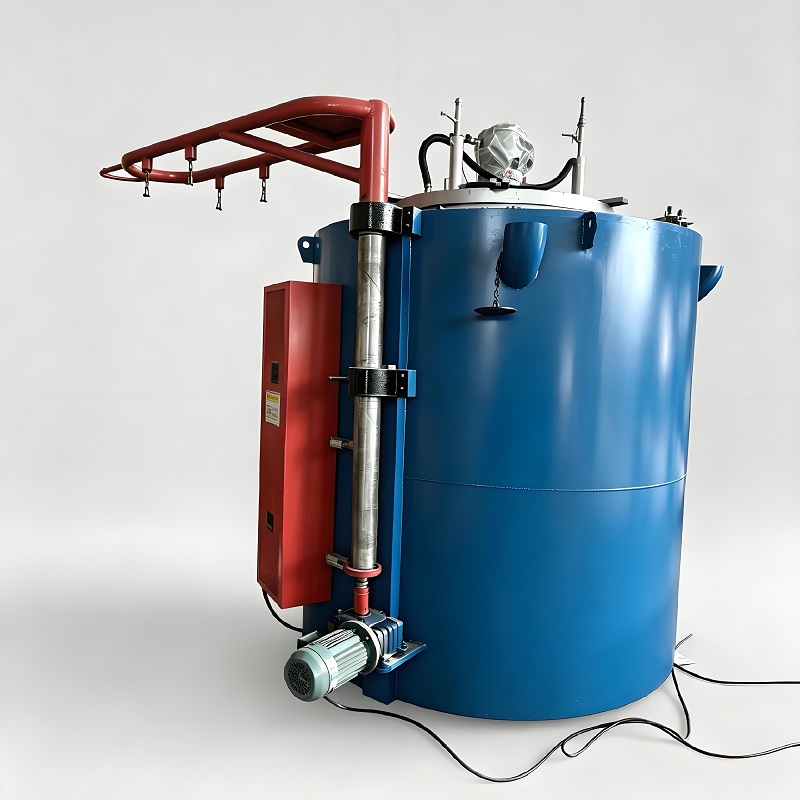

فرن الحفرة عبارة عن فرن دفعي عمودي يستخدم عادة للمكونات الطويلة أو المحملة رأسياً.
تشمل التطبيقات النموذجية ما يلي:
يمكن أن يساعد الهيكل الرأسي في تقليل متطلبات المساحة الأرضية الأفقية ويمكن أن يكون مناسبًا لقطع العمل التي يصعب تحميلها في الغرفة الأفقية التقليدية.
تشمل عوامل الاختيار المهمة عمق الفرن، ووزن التحميل، وتوحيد درجة الحرارة، وطريقة الرفع، ومتطلبات الجو، والتحكم في تشويه قطعة العمل.

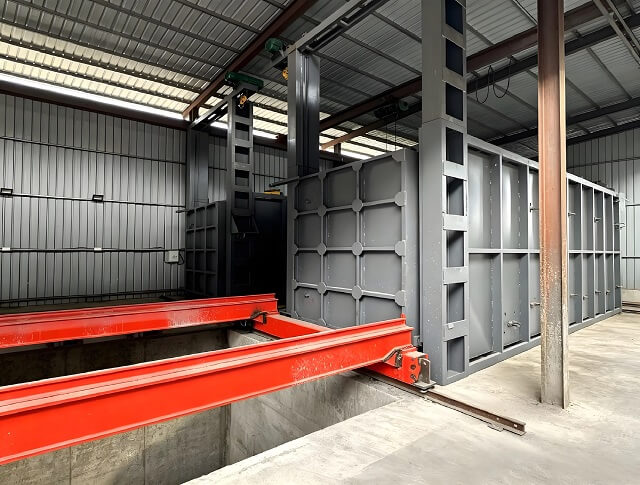

يستخدم فرن الترولي، والذي يسمى أيضًا فرن أسفل السيارة، منصة تحميل متحركة لنقل قطع العمل الكبيرة أو الثقيلة داخل وخارج غرفة التسخين.
يستخدم بشكل شائع من أجل:
تشمل الاعتبارات الهندسية الرئيسية وزن التحميل، وهيكل العربة، وأبعاد الغرفة، وتوحيد التسخين، والختم، والعزل، وكفاءة التحميل.
بالنسبة لقطع العمل الكبيرة، يجب أن يأخذ تصميم الفرن أيضًا في الاعتبار كيفية دعم المكون أثناء التسخين لتقليل التشوه غير الضروري.

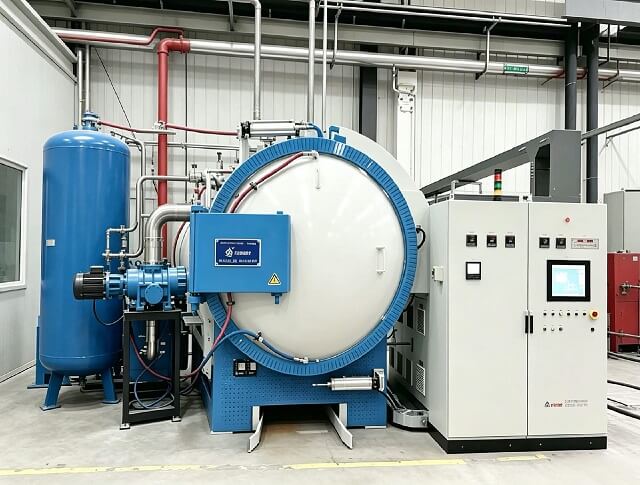

يقوم الفرن الفراغي بإجراء المعالجة الحرارية في بيئة منخفضة الضغط لتقليل الأكسدة والتلوث والتفاعلات السطحية غير المرغوب فيها.
تشمل التطبيقات النموذجية ما يلي:
تشمل عوامل الاختيار المهمة مستوى الفراغ، ونظام الضخ، ونطاق درجة الحرارة، وطريقة التبريد، وحجم الغرفة، وقدرة التحميل، ومتطلبات العملية.
تتضمن أفران التفريغ بشكل عام تعقيدًا أكبر في المعدات واستثمارًا، لذا فهي أكثر ملاءمة عندما تبرر جودة المنتج أو متطلبات العملية التكلفة الإضافية.
يعتمد نوع الفرن الصحيح على مادة قطعة العمل، وعملية المعالجة الحرارية، وحجم الإنتاج، ومتطلبات الجو، ومواصفات الجودة النهائية.
يوفر الجدول التالي نقطة بداية عامة للتطبيقات الصناعية الشائعة. يجب تأكيد الاختيار النهائي للفرن وفقًا لقطعة العمل الفعلية ومتطلبات الإنتاج.
| الشغل | عملية مشتركة | حل الفرن النموذجي |
|---|---|---|
| السحابات | الكربنة، التبريد، هدأ | فرن الحزام الشبكي المستمر |
| التروس المعدنية المساحيق | تلبيد | فرن التلبيد المستمر |
| أنابيب الفولاذ المقاوم للصدأ | التلدين الساطع | فرن التلدين الساطع |
| تروس السيارات | الكربنة، تصلب | فرن الكربنة والتبريد |
| محامل | تصلب، هدأ | دفعة أو فرن مستمر |
| مشعات الألومنيوم | مختلط | فرن اللحام بالجو المتحكم فيه |
| أجزاء سبائك الألومنيوم | علاج الحل | فرن المعالجة الحرارية الحل |
| الأدوات ويموت | تصلب، هدأ | صندوق أو فرن فراغ |
وينبغي استخدام هذا الجدول كمرجع أولي وليس كمواصفات نهائية للمعدات. على سبيل المثال، قد يتطلب مصنعان ينتجان تروسًا مماثلة تكوينات مختلفة للفرن بسبب الاختلافات في درجة المادة، وأبعاد الأجزاء، وعمق العلبة المطلوبة، والقدرة الإنتاجية، والجو، ومعايير الجودة.
عند مقارنة أفران المعالجة الحرارية الصناعية، لا ينبغي للمشترين تقييم المعدات إلا من خلال درجة الحرارة القصوى أو أبعاد الفرن أو سعر الشراء.
يجب تقييم الفرن المناسب تقنيًا وفقًا للعملية الفعلية وقطعة العمل والقدرة الإنتاجية المطلوبة والجو وطريقة التبريد ومتطلبات الجودة النهائية.
المواصفات التالية مهمة بشكل خاص عند مقارنة محاليل الفرن.
يجب أن يكون الفرن قادرًا على العمل بشكل موثوق عند درجة حرارة العملية المطلوبة.
ومع ذلك، فإن ارتفاع درجة الحرارة القصوى لا يعني تلقائيًا وجود فرن أفضل. يجب على المشترين التمييز بين درجة الحرارة القصوى للتصميم، ودرجة حرارة التشغيل المستمر الموصى بها، ودرجة الحرارة الفعلية التي تتطلبها العملية.
والسؤال الأكثر أهمية هو ما إذا كان الفرن يمكنه الحفاظ على ظروف مستقرة عند درجة حرارة الإنتاج المطلوبة على مدى فترة التشغيل الطويلة.
يمكن أن يساهم سوء تجانس درجات الحرارة في:
عند مقارنة مواصفات المورد، يجب على المشترين أن يسألوا عن كيفية قياس تجانس درجة الحرارة وتحت أي ظروف فرن تنطبق القيمة المذكورة.
لا ينبغي تقييم قيمة توحيد درجة الحرارة بشكل مستقل عن نوع الفرن، ودرجة حرارة العمل، ومنطقة العمل الفعالة، وحالة التحميل، وطريقة الاختبار.
يمكن التعبير عن الطاقة الإنتاجية بالكيلو جرام/ساعة، قطعة/ساعة، طن/يوم، أو دفعات/يوم.
يجب حساب السعة وفقًا لعوامل مثل:
يجب على المشترين توخي الحذر عند مقارنة الأرقام الاسمية للكيلوجرام / الساعة فقط. قد يوفر فرنان لهما أبعاد خارجية مماثلة قدرات إنتاجية مفيدة مختلفة اعتمادًا على قطعة العمل والعملية الفعلية
اعتمادًا على نوع الفرن، قد تتضمن الأبعاد المهمة عرض الغرفة، والارتفاع والعمق، وعرض الحزام الشبكي، وطول منطقة التسخين الفعالة، وأبعاد الغطاس، أو أقصى ارتفاع للتحميل.
يجب أن تتطابق أبعاد العمل مع قطعة العمل الفعلية وترتيب التحميل بدلاً من جعلها كبيرة قدر الإمكان.
يمكن أن يؤدي تكبير حجم الفرن إلى زيادة الاستثمار في المعدات، والطلب على التدفئة، واستهلاك الغلاف الجوي، وتكلفة التشغيل دون تحسين القدرة الإنتاجية المفيدة بالضرورة.
يعتمد جو الفرن المطلوب على مادة قطعة العمل، وعملية المعالجة الحرارية، والخصائص السطحية أو المعدنية المطلوبة.
اعتمادًا على التطبيق، قد تستخدم أنظمة الفرن النيتروجين، أو المخاليط المحتوية على الهيدروجين، أو غاز الأمونيا المتشقق، أو الغلاف الجوي الماص للحرارة، أو الغاز الخامل، أو أجواء العملية الخاضعة للتحكم، أو الفراغ.
يجب على المشترين ليس فقط تقييم الغلاف الجوي المطلوب، ولكن أيضًا استهلاك الغاز، وختم الفرن، ومراقبة الجو، والتحكم في الضغط، ومتطلبات السلامة، وتكلفة التشغيل على المدى الطويل.
يعد التبريد جزءًا لا يتجزأ من عملية المعالجة الحرارية ولا يجب تقييمه بشكل منفصل عن فرن التسخين.
اعتمادًا على التطبيق، قد يشتمل التبريد على تبريد الفرن، أو تبريد الغاز المتحكم فيه، أو تبريد الهواء، أو التبريد السريع، أو تبريد الزيت، أو تبريد الماء، أو أنظمة أخرى خاصة بالعملية.
تعتمد سعة التبريد المطلوبة على مادة قطعة العمل، كمية التحميل، معدل التبريد المطلوب، الخواص الميكانيكية النهائية، ومتطلبات التشويه.
بالنسبة للإنتاج الصناعي، يمكن أن تؤثر أتمتة الفرن على اتساق العملية، وعبء عمل المشغل، وإمكانية التتبع، وكفاءة الإنتاج.
اعتمادًا على المشروع، قد تشمل وظائف التحكم ما يلي:
يجب تحديد مستوى الأتمتة المطلوب وفقًا لعملية الإنتاج بدلاً من مجرد إضافة أكبر عدد ممكن من الوظائف.
أحد القرارات الأكثر شيوعًا عند التخطيط لخط المعالجة الحرارية هو استخدام الفرن المستمر أو الفرن الدفعي.
لا توجد إجابة واحدة مناسبة لكل مصنع. يعتمد الاختيار الصحيح على حجم الإنتاج، وتنوع المنتج، واستقرار العملية، وأبعاد قطعة العمل، ومتطلبات التشغيل الآلي، والمساحة المتاحة، وخطط الإنتاج المستقبلية.
| عامل | الفرن المستمر | فرن الدفعة |
|---|---|---|
| حجم الإنتاج | أكثر ملاءمة للإنتاج المتوسط إلى العالي الحجم | أكثر ملاءمة للحجم المنخفض إلى المتوسط أو إنتاج الدُفعات |
| مجموعة متنوعة من المنتجات | من الأفضل أن تتم معالجة الأجزاء المتشابهة بشكل متكرر | أكثر مرونة للمنتجات والوصفات المختلفة |
| الأتمتة | أسهل للدمج في خطوط الإنتاج الآلي | عادة ما يتطلب المزيد من التحميل والتفريغ |
| اتساق العملية | مناسبة تمامًا للمعالجة المستمرة المتكررة | اتساق جيد عندما يتم التحكم في كل دفعة بشكل صحيح |
| تدفق الإنتاج | حركة المواد المستمرة | تحميل → عملية → تفريغ |
| مساحة الأرضية | غالبا ما يتطلب خط إنتاج أطول | عادةً ما يكون أكثر إحكاما اعتمادًا على تصميم الفرن |
| التركيز على الاختيار الأولي | الإنتاجية، سرعة الحزام، كثافة التحميل، تكامل الخط | حجم الغرفة، وزن الدفعة، زمن الدورة، المرونة |
على سبيل المثال، قد تستفيد الشركة المصنعة للمثبتات التي تنتج كميات كبيرة من الأجزاء المماثلة كل يوم من خط المعالجة الحرارية للحزام الشبكي المستمر.
في المقابل، قد تستفيد الشركة المصنعة التي تقوم بمعالجة قوالب أو أدوات أو أعمدة أو مكونات منخفضة الحجم مختلفة بشكل أكبر من مرونة الفرن الدفعي.
لذلك يجب أن يعتمد القرار على نموذج الإنتاج بدلاً من مجرد افتراض أن الفرن المستمر أكثر تقدمًا من الفرن الدفعي.
تعد القدرة الإنتاجية واحدة من أهم المدخلات عند تصميم فرن المعالجة الحرارية الصناعية.
قد يطلب العميل في البداية "300 كجم/ساعة" أو "500 كجم/ساعة"، ولكن هذا الرقم وحده لا يكفي لتحديد أبعاد الفرن.
يحتاج المهندسون أيضًا إلى فهم:
تؤثر هذه العوامل على عرض الحزام، وكثافة التحميل، وطول منطقة التسخين، وسرعة الحزام، وعدد مناطق درجة الحرارة، وطاقة التسخين، واستهلاك الغلاف الجوي، وقدرة التبريد.
خذ بعين الاعتبار عميلين يحتاج كلاهما إلى طاقة إنتاجية اسمية تبلغ 500 كجم/ساعة.
يقوم العميل "أ" بإنتاج مثبتات صغيرة يمكن توزيعها بالتساوي نسبيًا على حزام شبكي. ينتج العميل "ب" مكونات أكبر تتطلب مسافات أكبر ودورة حرارية أطول.
على الرغم من أن كلا العميلين يحددان نفس متطلبات كجم/ساعة، إلا أن أبعاد الفرن المناسبة وسرعة الحزام وطول منطقة التسخين ونظام التبريد قد تكون مختلفة تمامًا.
ولهذا السبب يجب أن يعتمد عرض أسعار الفرن الموثوق به على قطعة العمل الفعلية ومعلومات العملية بدلاً من السعة وحدها.
يمكن أن تختلف تكلفة فرن المعالجة الحرارية الصناعية بشكل كبير لأن معظم أنظمة الأفران الصناعية يتم تكوينها وفقًا لمتطلبات العملية والإنتاج الخاصة بالعميل.
بدلاً من السؤال فقط "ما هي تكلفة فرن المعالجة الحرارية؟"، يجب على المشترين أولاً فهم العوامل الفنية التي تؤثر على عرض الأسعار النهائي.
فرن الدفعة الصغيرة، فرن الحزام الشبكي المستمر، خط التلبيد ذو التحكم الجوي، فرن اللحام، خط الكربنة، وفرن التفريغ لها هياكل ومتطلبات نظام مختلفة جدًا.
تتطلب أبعاد العمل الأكبر والقدرة الإنتاجية الأعلى بشكل عام المزيد من طاقة التسخين والمواد الهيكلية والعزل وقدرة النقل وقدرة التبريد ومعدات الدعم.
قد تتطلب درجات حرارة التشغيل المرتفعة عناصر تسخين مختلفة، ومواد حرارية، وهياكل عزل، ومكونات الفرن، واستراتيجيات التحكم.
قد تتطلب عمليات التحكم في الغلاف الجوي أنظمة إمداد الغاز، والتحكم في التدفق، ومراقبة الغلاف الجوي، وأنظمة الختم، وأنظمة العادم، ومعدات السلامة الإضافية.
يمكن أن يؤثر تبريد الزيت، أو تبريد الماء، أو التبريد المتحكم فيه، أو التبريد السريع، أو أنظمة التبريد المتخصصة الأخرى بشكل كبير على التكوين العام لخط الفرن.
أنظمة PLC، وضوابط HMI، وإدارة الوصفات، وتسجيل البيانات، والتحميل والتفريغ التلقائي، والمراقبة عن بعد، وتكامل خط الإنتاج يمكن أن تؤثر أيضًا على تكلفة المعدات.
لهذا السبب، فإن مقارنة عروض أسعار الأفران بالسعر فقط يمكن أن تكون مضللة. يجب على المشترين مقارنة النطاق الفني الكامل، ومواد الفرن، وقدرة المعالجة، والأتمتة، ونظام الغلاف الجوي، ونظام التبريد، والملحقات المضمنة، ومتطلبات التثبيت، ودعم ما بعد البيع.
للتوصية بتكوين مناسب للفرن وإعداد عرض أسعار دقيق، يحتاج مورد الفرن إلى معلومات أكثر من درجة الحرارة القصوى المطلوبة.
يمكن أن يؤدي توفير معلومات مفصلة عن قطع العمل والعملية في بداية المشروع إلى تقليل الاتصالات غير الضرورية ومساعدة المهندسين على تقييم حجم الفرن ونظام التدفئة والجو وطريقة التبريد والقدرة الإنتاجية ومتطلبات التشغيل الآلي بشكل أكثر دقة.
يرجى تقديم:
يرجى تحديد العملية المطلوبة، مثل التلدين، أو التقسية، أو التقسية، أو الكربنة، أو التلبيد، أو اللحام بالنحاس، أو المعالجة الحرارية بالمحلول.
إذا كانت لديك بالفعل عملية معالجة حرارية موجودة، فإن توفير منحنى درجة الحرارة أو معلمات العملية يمكن أن يساعد المهندسين على فهم متطلباتك بشكل أكثر دقة.
يرجى تقديم الطاقة الإنتاجية المطلوبة بالكيلو جرام/ساعة، قطعة/ساعة، طن/يوم، أو دفعات/يوم.
إذا أمكن، قم أيضًا بتوفير ساعات العمل المتوقعة يوميًا وأيام الإنتاج سنويًا.
اعتمادًا على التطبيق، قد تتضمن المعلومات المفيدة ما يلي:
إذا كان معروفًا، فحدد جو الحماية أو بيئة المعالجة المطلوبة. إذا لم تكن متأكدًا، قم بتوفير متطلبات المواد والعملية حتى يمكن تقييم نظام الغلاف الجوي المناسب.
تتضمن معلومات المصنع المفيدة ما يلي:
من الطبيعي بالنسبة للمشترين - خاصة عند التخطيط لخط معالجة حرارية جديد - ألا يتم تأكيد كل المعلمات الفنية في البداية.
ابدأ بالمعلومات التي لديك بالفعل: قطعة العمل، والمادة، والعملية الحالية، والقدرة الإنتاجية المستهدفة، ونتيجة الجودة التي تحتاج إلى تحقيقها.
يمكن بعد ذلك تقييم تكوين الفرن المتبقي خطوة بخطوة وفقًا لمتطلبات الإنتاج الفعلية.
يبدأ كل مشروع معالجة حرارية بقطعة العمل والمواد والعملية والقدرة الإنتاجية المطلوبة.
إذا كنت تخطط لخط معالجة حرارية جديد، أو زيادة القدرة الإنتاجية، أو استبدال فرن موجود، أو محاولة حل مشكلات مثل الأكسدة، أو الصلابة غير المتسقة، أو التشوه، أو التحكم في الجو غير المستقر أو انخفاض كفاءة الإنتاج، فأرسل إلينا متطلبات التطبيق الخاصة بك.
يمكن لـ Rexin تقييم قطعة العمل، وعملية المعالجة الحرارية، والقدرة الإنتاجية، وأجواء الفرن، ومتطلبات التبريد وظروف المصنع للمساعدة في تحديد التكوين المناسب للفرن.
للحصول على توصية وسعر أكثر دقة بشأن الفرن، من فضلك أرسل لنا:
هل لديك مشروع فرن؟ أرسل لنا متطلبات الرسم أو الإنتاج الخاصة بقطعة العمل لمناقشة حل المعالجة الحرارية المناسب.
إذا كنت مهتمًا بأي من منتجاتنا أو ترغب في تقديم طلبك المخصص، من فضلك لا تتردد في الاتصال بنا. ونحن نتطلع إلى إقامة علاقات تجارية ناجحة معكم.
