فرن تلبيد التبريد السريع RBO مقابل فرن الحزام الشبكي القياسي | مقارنة إنتاج PM وMIM

الفرق بين فرن تلبيد مسحوق تعدين المسحوق ذو الحزام الشبكي القياسي وفرن التلبيد المتكامل RBO السريع والتبريد السريع

1. نظرة عامة على التلبد

التلبيد هو العملية الأكثر أهمية في تصنيع تعدين المساحيق (PM) وMIM، حيث يحدد بشكل مباشر استقرار أبعاد قطعة العمل، وجودة السطح، والخواص الميكانيكية، وإنتاجية الإنتاج الضخم. لعقود من الزمن، خدمت أفران تلبيد الحزام الشبكي القياسية إنتاج المكونات الحديدية الأساسية، في حين أن فرن التلبيد المتكامل لإزالة الشمع السريع والتبريد السريع RBO (الحرق السريع) أصبح المعدات الرئيسية للفولاذ المقاوم للصدأ عالي الدقة وعالي الجودة وأجزاء PM للسيارات.

يواجه العديد من المصنعين صعوبة في اختيار المعدات، حيث يشعرون بالارتباك بسبب الاختلافات في كفاءة إزالة الشمع وأداء التبريد والقدرة الإنتاجية والتكلفة التشغيلية والسيناريوهات القابلة للتطبيق. توفر هذه المقالة مقارنة احترافية كاملة للتصميم الهيكلي، وتكنولوجيا المعالجة، واستهلاك الطاقة، وتكلفة الصيانة، والمعايير الفنية وحالات المشاريع الخارجية الحقيقية لمساعدتك في اختيار فرن التلبيد الأكثر ملاءمة لإنتاج مستقر على المدى الطويل.

2. التعريف الفني الأساسي

2.1 RBO (الحرق السريع) إزالة الشمع السريع قسم مخصص لإزالة الشمع بالاحتراق عند درجة حرارة عالية مصمم بشكل مستقل للمضغوطات الخضراء PM. يتحلل بسرعة ويحرق مواد التشحيم الداخلية بما في ذلك البارافين وستيرات الزنك من خلال الدوران القسري لدرجة الحرارة العالية. تعمل هذه الآلية على تحسين سرعة إزالة الشمع بشكل كبير وتحقق إزالة الشمع بشكل كامل دون تراكم الكربون المتبقي.

2.2 تقنية التبريد السريع القسري مجهزة بهيكل تبريد بغطاء مائي ونظام تبريد جوي وقائي متداول. يصل معدل التبريد إلى ≥2 درجة مئوية/ثانية، مما يتخطى بسرعة نطاق درجة الحرارة الخطير الذي يتراوح بين 850 درجة مئوية إلى 500 درجة مئوية. إنه يتجنب بشكل فعال تقصف المواد، ترسيب الكربون والتآكل بين الحبيبات، مما يعمل على استقرار الأداء الميكانيكي وسطوع السطح للأجزاء الملبدة.

3. الاختلافات الهيكلية الأساسية

3.1 اختلاف نظام إزالة الشمع

فرن الحزام الشبكي القياسي: يعتمد منطقة إزالة الشمع البسيطة ذات درجة الحرارة المنخفضة والتي تعتمد على التسخين الطبيعي البطيء والتطاير التدريجي لمواد التشحيم. تؤدي سرعة إزالة الشمع البطيئة إلى تراكم بخار الشمع داخل الفرن، مما يؤدي بسهولة إلى ظهور بقايا الكربون، وفقاقيع قطع العمل، وعيوب التقرح والتشقق أثناء الإنتاج الضخم.

فرن التلبيد المتكامل RBO: تم تجهيزه بنظام إزالة الشمع RBO المستقل ثنائي المنطقة والذي يعمل بالحرق المباشر بالغاز. مجهزة بأنابيب إشعاع ذات درجة حرارة عالية وتطهير تدفق الهواء الاتجاهي، فإنها تطرد بخار الشمع على الفور من خلال تصريف الضغط السلبي. تعمل عملية إزالة الشمع الشاملة لمرة واحدة على إزالة الكربون المتبقي تمامًا وحل عيوب إزالة الشمع التقليدية من المصدر.

3.2 اختلاف نظام التبريد

فرن الحزام الشبكي القياسي: يستخدم التبريد البطيء الطبيعي وتبريد الهواء المفتوح البسيط مع معدل تبريد منخفض يبلغ 0.3~0.8 درجة مئوية/ثانية فقط. تبقى قطع العمل في منطقة الأكسدة ذات درجة الحرارة العالية لفترة طويلة. يؤدي الاحتفاظ بدرجة الحرارة العالية لفترة طويلة إلى صدأ سطح الأجزاء المصنوعة من الفولاذ المقاوم للصدأ والصلابة غير المتساوية وغير المستقرة للأجزاء الحديدية.

فرن التبريد السريع RBO: يتميز بغرفة تبريد مستقلة ومغلقة بالكامل بغطاء مائي مع تبادل حراري قسري لتدوير النيتروجين. تعبر سرعة التبريد فائقة السرعة بسرعة منطقة درجة الحرارة الحرجة الهشة، وتحد من الترسيب والأكسدة بين الحبيبات، وتحسن أداء السطح المضاد للصدأ وتعزز بشكل كبير اتساق الخواص الميكانيكية.

3.3 الفرق الهيكلي لغرفة الفرن

فرن الحزام الشبكي القياسي: تم اعتماد هيكل الأنبوب التقليدي. تلتصق بقايا شمع الديواكس بقوة بالجدار الداخلي لأنبوب الحماية، مما يؤدي إلى صعوبة التنظيف اليومي والتلوث المتكرر وضغط الصيانة العالي على المدى الطويل.

فرن التبريد السريع RBO: تصميم متطور متكامل للموقد. تستقر رواسب Dewax تلقائيًا في قاع الفرن لسهولة التنظيف والصيانة اليومية. يدعم الهيكل الأمثل الإنتاج المستمر واسع النطاق دون انقطاع على مدار 24 ساعة ويطيل عمر خدمة الفرن.

4. مقارنة أداء العملية والقدرة والجودة

4.1 دورة الإنتاج والقدرة

يعمل فرن التلبيد المتكامل RBO على تحسين عملية الإنتاج الإجمالية، مما يؤدي إلى تقصير دورة الإنتاج الكاملة بنسبة 20% إلى 35% وزيادة القدرة الإنتاجية للآلة الواحدة بأكثر من 30%. في المقابل، فإن أفران الحزام الشبكي القياسية محدودة بسبب سرعة الحزام البطيئة وعملية إزالة الشمع والتبريد غير الفعالة، مما يؤدي إلى انخفاض إنتاج التحول الفردي وعدم القدرة على دعم تسليم الطلبات بكميات كبيرة.

4.2 جودة المنتج النهائي

مخرجات فرن RBO: صفر بقايا كربون، ثبات ممتاز للأبعاد وتوزيع موحد للصلابة. الأجزاء المصنوعة من الفولاذ المقاوم للصدأ تتجنب التآكل الحبيبي وأكسدة السطح. بالنسبة لمعظم الأجزاء الدقيقة القياسية، يمكن حذف معالجة التبريد الثانوية، مما يبسط عملية الإنتاج ويقلل تكاليف الإنتاج.

مخرجات الفرن القياسية: تؤدي عملية إزالة الشمع غير المكتملة بسهولة إلى ظهور فقاعات وتقرحات وكربنة وإزالة الكربنة. قطع العمل المصنوعة من الفولاذ المقاوم للصدأ معرضة للصدأ وتغير اللون بعد التلبيد. تعتبر المعالجة الحرارية الثانوية إلزامية لإصلاح الخصائص المعيبة، وزيادة معدل إعادة العمل وتكاليف العمالة.

4.3 نطاق الإنتاج المطبق

فرن الحزام الشبكي القياسي: مناسب للأجزاء الهيكلية الحديدية منخفضة الدقة، والبطانات المشبعة بالزيت منخفضة الكثافة، وإنتاج مسحوق تعدين عادي بكميات صغيرة مع متطلبات جودة فضفاضة.

فرن RBO لإزالة الشمع السريع والتبريد السريع: مصمم خصيصًا للإنتاج عالي الدقة، بما في ذلك مكونات PM المصنوعة من الفولاذ المقاوم للصدأ، وتروس النقل عالية الدقة، وأجزاء قولبة الحقن MIM، والأجزاء الحديدية عالية الكثافة، وملحقات الضاغط، والأجزاء الميكانيكية الدقيقة للسيارات.

4.4 استهلاك الطاقة وتكلفة التشغيل والصيانة

فرن RBO: يعتمد نظام ذكي للتحكم في درجة حرارة المناطق، مع استهلاك أقل للطاقة لكل وحدة منتج. على الرغم من أن تكلفة الشراء الأولية والمساحة الأرضية أكبر، إلا أنها تتميز بالأتمتة العالية والتشغيل المستقر وعدد أقل من عمليات استبدال المواد الاستهلاكية، مما يقلل بشكل فعال من تكاليف الإنتاج الشاملة على المدى الطويل.

الفرن القياسي: تكلفة منخفضة للمعدات الأولية وتشغيل يومي بسيط. ومع ذلك، فإن العملية القديمة تؤدي إلى ارتفاع معدل العيوب، وإعادة العمل المتكرر والخسارة المستمرة للمواد الاستهلاكية، مما يؤدي إلى ارتفاع تكاليف التشغيل الخفية للإنتاج الضخم على المدى الطويل.

5. نظرة عامة على المعدات والمعلمات الفنية الكاملة

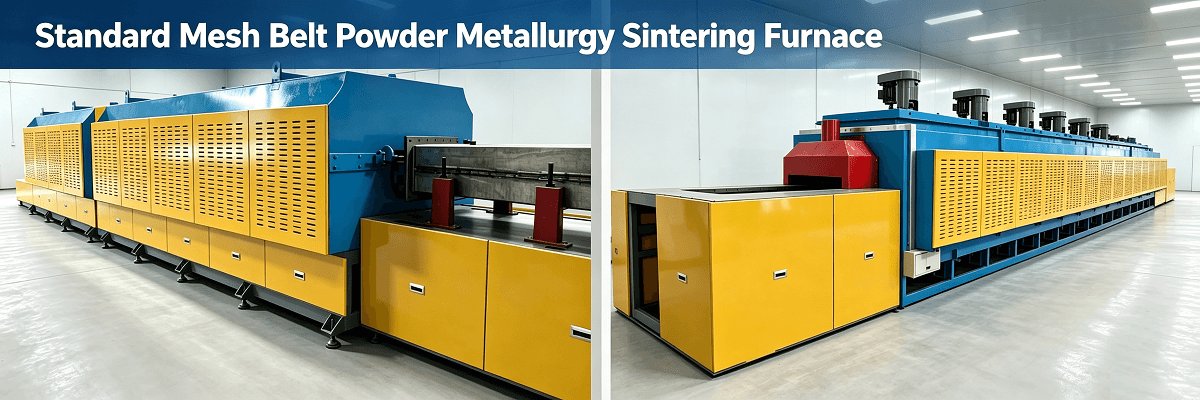

5.1 فرن تلبيد الحزام الشبكي المستمر القياسي

مقدمة المعدات

يعتمد فرن تلبيد الحزام الشبكي المستمر القياسي تخطيط الإنتاج الخطي المستمر: منطقة التسخين المسبق للتغذية ← منطقة إزالة الشمع البسيطة ← منطقة التلبيد ذات درجة الحرارة العالية ← منطقة التبريد الطبيعية. إنه ينقل قطع العمل بشكل مستمر عبر حزام شبكي من الفولاذ المقاوم للصدأ ويستخدم غاز تحلل النيتروجين + الأمونيا كجو وقائي. إنه يكمل فقط عمليات إزالة الشمع الأساسية وتبريد الهواء البطيء، ويستهدف الإنتاج الضخم لأجزاء تعدين مساحيق الحديد المنخفضة. إنه معروف على نطاق واسع بتكلفة التصنيع المنخفضة والتشغيل البسيط.

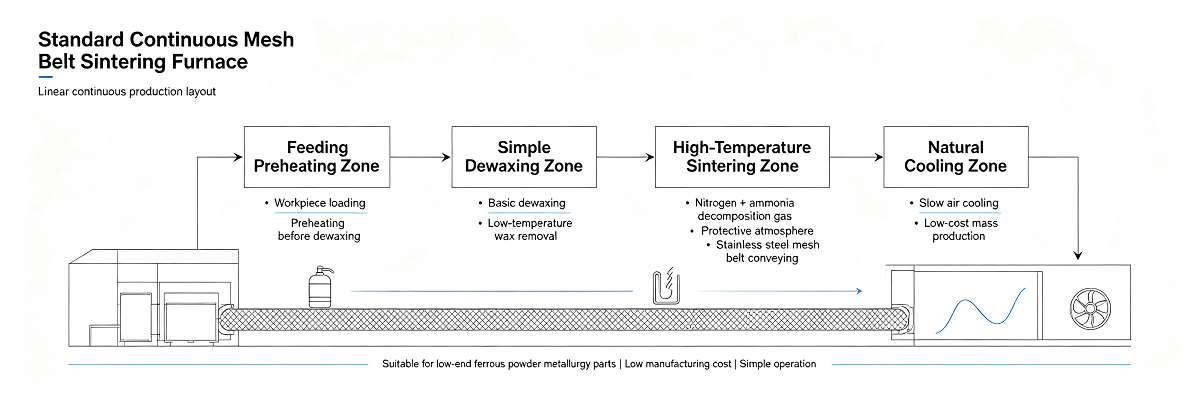

مخطط عملية فرن تلبيد الحزام الشبكي

المزايا والعيوب

الإيجابيات: انخفاض الاستثمار في المعدات، وسهولة التشغيل والصيانة، ومساحة أرضية صغيرة، ومستقرة للإنتاج العادي منخفض المستوى.

السلبيات: إزالة الشمع غير الكاملة، وسرعة التبريد البطيئة، وسهولة بقايا الكربون وعيوب الصدأ، والقدرة الإنتاجية المنخفضة، وعدم القدرة على تلبية متطلبات الدقة ومضادات الأكسدة للفولاذ المقاوم للصدأ والمكونات عالية الدقة.

5.2 فرن التلبيد المتكامل لإزالة الشمع السريع والتبريد السريع RBO

مقدمة المعدات

إن فرن التلبيد المتكامل لإزالة الشمع والتبريد بالماء المغلق RBO عبارة عن معدات تلبيد مستمرة متطورة ومتطورة لصناعات PM وMIM الدقيقة. ينقسم خط الإنتاج الكامل إلى منطقة التغذية ← مناطق إزالة الشمع RBO المزدوجة المستقلة ← منطقة التسخين المسبق ← أربع مناطق تلبيد ذات درجة حرارة عالية ← منطقة تبريد سريعة مغلقة بالماء.

مع هيكل الموقد الخالي من الدفء وتقنية إزالة الشمع بالحرق المباشر لنبض الغاز، يتم التخلص من بخار الشمع على الفور من خلال الشفط بالضغط السلبي. يحقق نظام التبريد السريع المطابق لغلاف الماء المغلق تبريدًا فائق السرعة عبر مناطق درجات الحرارة الخطرة. إنها معدات احترافية مخصصة لأجزاء الفولاذ المقاوم للصدأ عالية الدقة، وتروس السيارات، ومكونات MIM ومنتجات تعدين المساحيق الدقيقة عالية الكثافة.

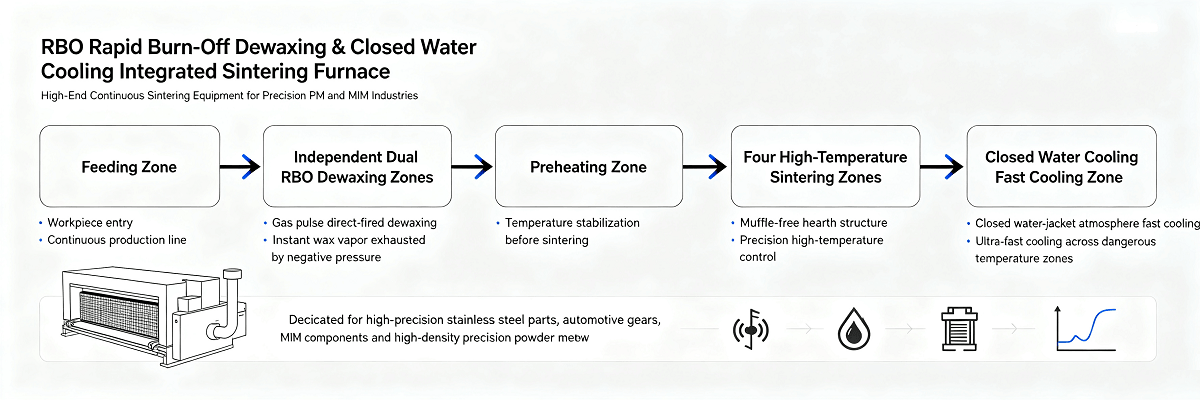

مخطط عملية فرن التلبيد المتكامل RBO

المزايا الأساسية

• إزالة الشمع السريعة من RBO بشكل كامل: القضاء على عيوب الفقاعات وبقايا الكربون، وتثبيت دقة الأبعاد وتقليل معدل رفض المنتج بشكل كبير.

• التبريد السريع القسري الاحترافي: تجاوز نطاق درجة حرارة التآكل بين الحبيبات من 850 إلى 500 درجة مئوية، مما يضمن أن الأجزاء المصنوعة من الفولاذ المقاوم للصدأ خالية من الصدأ والأجزاء الحديدية ذات صلابة موحدة ومستقرة.

• تصميم الموقد الخالي من الكمامة: الترسيب التلقائي لبقايا الشمع، والتنظيف والصيانة المريحة، وعمر خدمة أطول للفرن.

• أتمتة عالية وإنتاجية عالية: دعم الإنتاج الضخم المستمر على مدار 24 ساعة على المدى الطويل لمكونات تعدين المساحيق عالية الدقة.

6. جدول مقارنة المعلمات الفنية الكامل

7. دراسات حالة المشروع الحقيقي في الخارج

الحالة 1: مشروع ترقية مصنع MIM للفولاذ المقاوم للصدأ في تايلاند

يركز مصنع أجهزة MIM التايلاندية الدقيقة الموجه للتصدير على المكونات الإلكترونية والطبية المصنوعة من الفولاذ المقاوم للصدأ. اعتمد المصنع في الأصل أفران تلبيد ذات حزام شبكي قياسي ولكنه واجه اختناقات مستمرة في الجودة والقدرة. تسببت عملية إزالة الشمع الطبيعية غير الكاملة في حدوث بقع كربونية وعيوب فقاعية، بينما أدى التبريد الطبيعي البطيء إلى أكسدة الفولاذ المقاوم للصدأ وتغير لونه. أدى معدل الخلل بنسبة 7% إلى 9% وعملية التلميع اليدوية الإضافية إلى تقييد القدرة على تسليم الطلب بشدة.

تحسين الإنتاج بعد ترقية فرن RBO

بعد الاستبدال بفرن التلبيد المتكامل لإزالة الشمع السريع ReXin RBO والتبريد السريع، حل نظام إزالة الشمع RBO المستقل الذي يعمل بالغاز عيوب الكربون المتبقية تمامًا. يعمل نظام التبريد السريع القسري المختوم على القضاء على أكسدة الفولاذ المقاوم للصدأ تمامًا. انخفض معدل رفض المنتج النهائي إلى أقل من 1.8%، وتمت إزالة عملية التلميع الثانوية بالكامل، وزادت القدرة الإنتاجية لمناوبة واحدة بنسبة 36%، مما يلبي متطلبات طلبات التصدير عالية المستوى بالكامل.

الحالة 2: مشروع إنتاج التروس الدقيقة للسيارات في فيتنام

شركة فيتنامية لتصنيع مكونات السيارات متخصصة في تروس نقل الحركة الحديدية عالية الكثافة لتجميع المركبات. باستخدام أفران التلبيد القياسية التقليدية، تسبب معدل التبريد المنخفض في تشتت قيم الصلابة وعدم استقرار تحمل الأبعاد. أدى الاتساق غير المشروط إلى فشل متكرر في التجميع ومعدلات إعادة صياغة عالية، مما أدى إلى فشل معايير الجودة الخاصة بتصنيع المعدات الأصلية للسيارات.

تأثير التشغيل الفعلي

تضمن إزالة الشمع المجزأة الشاملة لفرن RBO النقاء الداخلي لقطع عمل التروس عالية الكثافة بدون عيوب شوائب. تعمل تقنية التبريد فائقة السرعة على تثبيت البنية الدقيقة للمواد والخواص الميكانيكية. تحقق جميع التروس النهائية صلابة موحدة وتسامحًا دقيقًا للأبعاد، وتتوافق تمامًا مع معايير تجميع دفعات السيارات وتدعم الإنتاج الضخم المستمر على مدار 24 ساعة.

الحالة 3: الإنتاج الضخم للبطانات الحديدية العادية (تطبيق الفرن القياسي)

بالنسبة للمصنعين الذين يركزون على البطانات المشبعة بالزيت ذات الأساس الحديدي منخفض الكثافة والأجزاء الهيكلية العادية ذات الدقة المنخفضة ومتطلبات السطح، تظل أفران تلبيد الحزام الشبكي القياسية هي الخيار الأكثر فعالية من حيث التكلفة. مع الاستثمار الأولي المنخفض، والتشغيل البسيط والإنتاج الأساسي المستقر، فإنه يلبي بشكل مثالي متطلبات الإنتاج لأجزاء تعدين المساحيق التقليدية المنخفضة الجودة دون إهدار التكلفة غير الضرورية.

>>>مصنع شين للآلات المزيد من المشاريع

8. دليل اختيار المعدات المهنية

8.1 اختر فرن تلبيد الحزام الشبكي القياسي إذا:

أنت تنتج بشكل رئيسي الأجزاء الهيكلية الحديدية العادية منخفضة الكثافة والبطانات المشبعة بالزيت، بميزانية محدودة للمعدات، وحجم إنتاج دفعة صغيرة إلى متوسطة ومتطلبات منخفضة لدقة قطعة العمل، وتشطيب السطح، والأداء المضاد للأكسدة.

8.2 اختر فرن التلبيد السريع لإزالة الشمع والتبريد السريع RBO إذا:

يغطي خط الإنتاج الخاص بك أجزاء تعدين مساحيق الفولاذ المقاوم للصدأ، ومكونات حقن MIM، والتروس عالية الدقة، وأجزاء السيارات والضواغط الدقيقة. إذا كنت تسعى إلى تحقيق معدل عيب منخفض جدًا، وجودة منتج متسقة، وإنتاج مستمر بكمية كبيرة وقدرة تنافسية مستقرة لجودة العلامة التجارية على المدى الطويل، فإن الفرن المتكامل RBO هو الحل الأمثل الإلزامي.

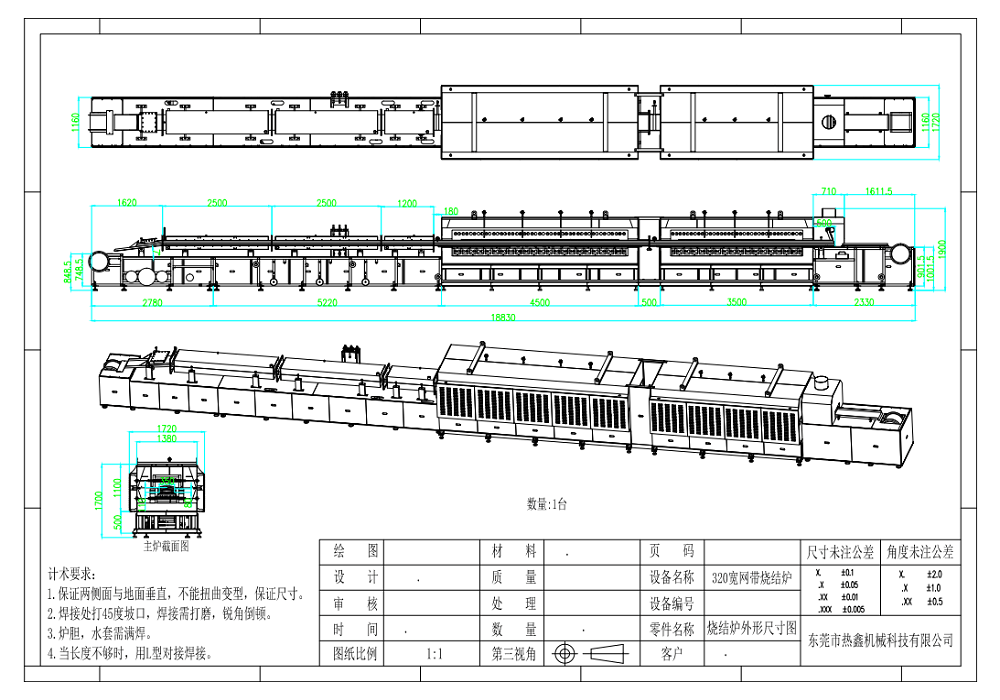

تصميم أفران تلبيد مسحوق المعادن

9. الاستنتاج

لا يكمن الاختلاف بين أفران التلبيد القياسية وأفران RBO في التصميم الهيكلي فحسب، بل أيضًا في الترقيات الأساسية لمنطق إزالة الشمع وآلية التبريد وكفاءة الإنتاج ومراقبة الجودة. تتكيف الأفران القياسية مع الإنتاج العادي منخفض الميزانية ومنخفض المستوى، بينما تحل أفران التبريد السريع RBO نقاط الألم الأساسية لبقايا الكربون والأكسدة والصلابة غير المستقرة والقدرة المنخفضة في تصنيع PM وMIM الدقيق.

آلات ريكسينتركز على حلول أفران التلبيد المخصصة لمصنعي تعدين المساحيق وMIM العالميين. نحن نقدم اختيارًا احترافيًا للمعدات وتحسين العمليات وخدمة ما بعد البيع الكاملة وفقًا لمواد قطعة العمل الخاصة بك وتحمل الأبعاد والإنتاج بالساعة وتخطيط ورشة العمل.

لا تتردد في إرسال معلمات الإنتاج الخاصة بك إلينا، وسيقدم فريقنا الهندسي اقتراحًا فنيًا مخصصًا مجانًا في غضون 24 ساعة
