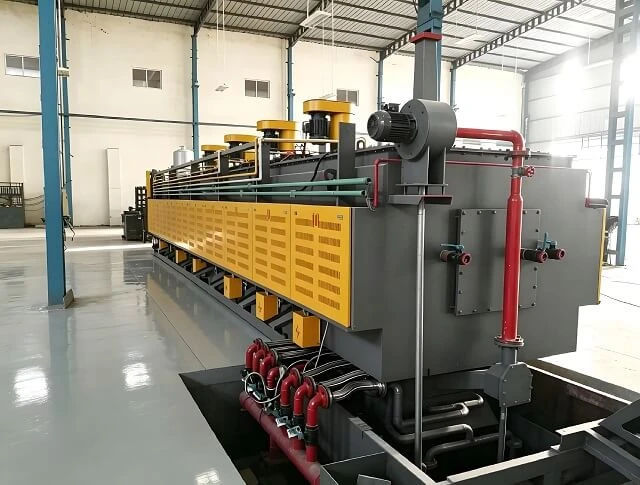

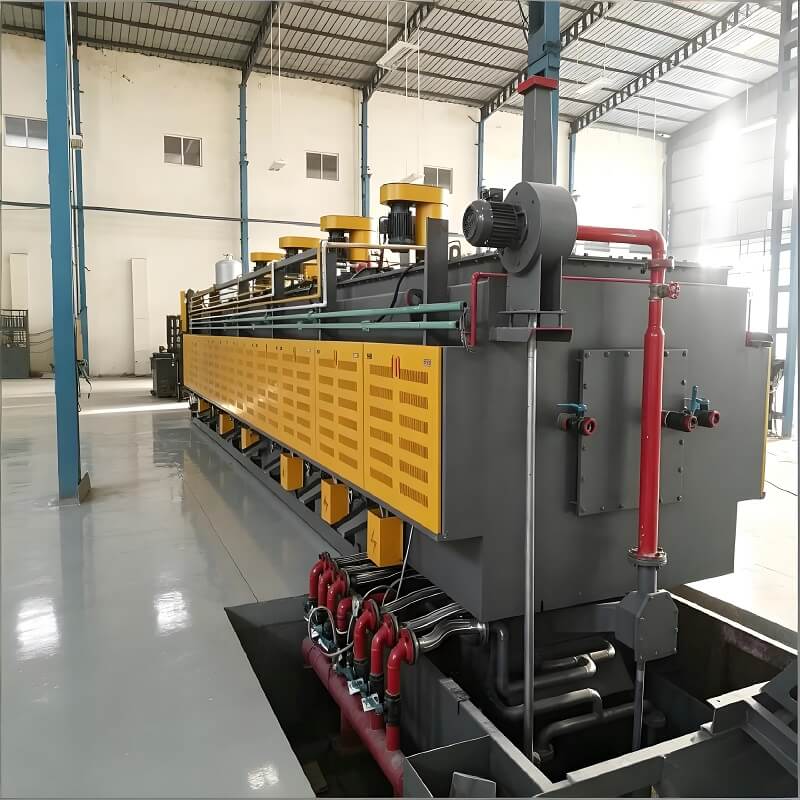

فرن الحزام الشبكي من نوع الأسطوانة خط التبريد المستمر للمعالجة الحرارية للتثبيت

ما هو فرن الحزام الشبكي من نوع الأسطوانة؟

فرن الحزام الشبكي من النوع الأسطواني هو عبارة عن خط إنتاج أوتوماتيكي بالكامل للمعالجة الحرارية المستمرة ومجهز ببكرات حرارية مدمجة ذات درجة حرارة عالية لدعم حزام شبكي ناقل من السبائك داخل غرفة الفرن. تختلف عن أفران الحزام الشبكي العازلة العادية بدون بكرات، فإن الأسطوانات الداعمة تحول الاحتكاك المنزلق بين الحزام الشبكي وقاع الفرن إلى احتكاك متدحرج، مما يحل بشكل فعال ترهل الحزام الشبكي تحت الحمل الثقيل وعرض الفرن الواسع، مما يطيل عمر خدمة الحزام الشبكي بشكل كبير، النقل المستقر وانخفاض تكلفة التشغيل.

يدمج خط الإنتاج الكامل التغذية الأوتوماتيكية، التسخين المسبق، تسخين الجو، خزان التبريد، آلة التنظيف، فرن التقسية ونظام التحكم المركزي PLC. إنه يدعم الإنتاج الضخم المستمر للأجزاء المعدنية الصغيرة والمتوسطة من أجل الكربنة، ونيترة الكربون، والتبريد الساطع، والتلطيف، والنحاس والتلبيد تحت جو وقائي متحكم فيه (غاز تكسير النيتروجين والميثانول).

إن فرن الحزام الشبكي الأسطواني الخاص بنا يعتمد هيكل دعم الأسطوانة الداخلي للخدمة الشاقة، وأوضاع التسخين الكهربائية/الغازية المخصصة، ونظام الغلاف الجوي الوقائي المغلق الكامل والتحكم الآلي الذكي PLC. يحقق الخط بالكامل معالجة حرارية مستمرة بدون طيار لقطع العمل المعدنية كبيرة الحجم، ويتم تطبيقها على نطاق واسع في مثبتات السيارات، والمحامل، والسلاسل، وأدوات الأجهزة، وقطع غيار الدراجات، وصناعة تعدين المساحيق.

تتدلى الأحزمة الشبكية التقليدية غير الدوارة بسهولة تحت الحمل الثقيل، مما يتسبب في تسخين غير متساوٍ، وتآكل الحزام الشبكي والاستبدال المتكرر. تتحمل مجموعة الأسطوانات المقاومة للحرارة المدمجة حزام شبكي ووزن قطعة العمل بشكل متساوٍ، مما يقلل من فقدان التوتر والاحتكاك، وهي مثالية للأفران العريضة (عرض شبكي 400-1200 مم) والإنتاج الضخم للأحمال الثقيلة.

1. منصة التغذية الأوتوماتيكية / آلة التغذية الاهتزازية

2. منطقة التسخين المسبق (استرداد الحرارة المهدرة لتوفير الطاقة)

3. فرن التسخين الرئيسي المدعوم بالأسطوانة (تحكم مستقل في درجة الحرارة متعدد المناطق)

4. توليد الغلاف الجوي ونظام التحكم في إمكانات الكربون (تكسير الميثانول / حماية النيتروجين)

5. خزان التبريد (وسط تبريد الزيت / الماء / البوليمر اختياري)

6. الغسالة (ماء ساخن + تنظيف بالموجات فوق الصوتية)

7. فرن تقسية الحزام الشبكي

8. ناقل تفريغ المنتج النهائي

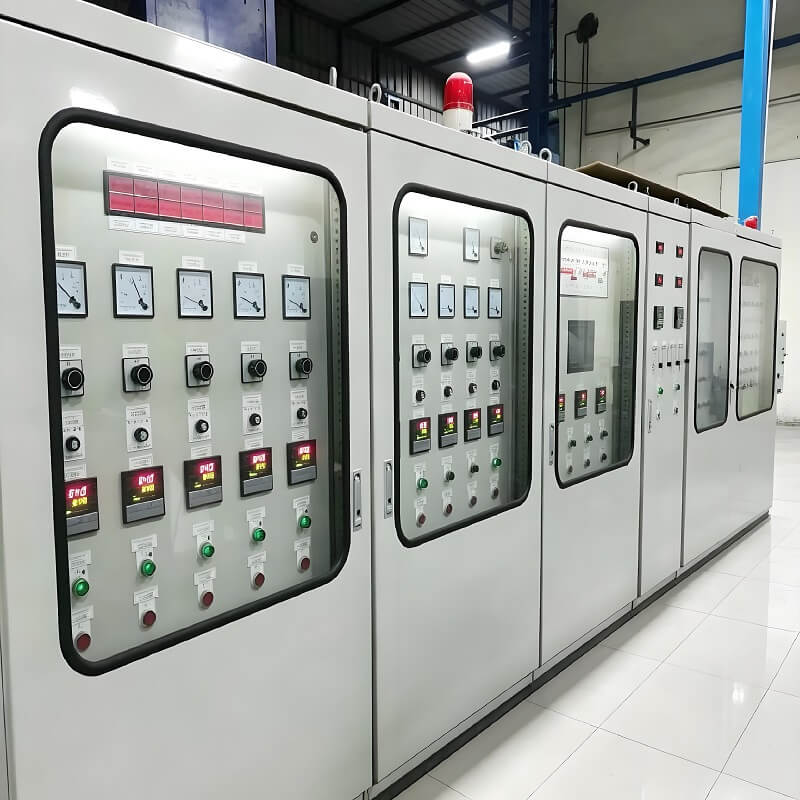

8. خزانة التحكم بشاشة اللمس PLC المركزية، نظام إنذار للخطأ

دعم الأسطوانة، عمر خدمة الحزام الشبكي طويل للغاية

تعمل الأسطوانات المقاومة للحرارة ذاتية التشحيم على تقليل توتر واحتكاك الحزام الشبكي بنسبة 60%، ولا يوجد ترهل حتى في ظل التحميل الكامل؛ تم تمديد دورة استبدال الحزام الشبكي 2-3 مرات مقارنة بفرن الحزام الشبكي القياسي، مما أدى إلى خفض تكلفة الصيانة بشكل كبير.

تسخين موحد وجودة منتج مستقرة

التحكم في درجة الحرارة PID المستقل متعدد المناطق، توحيد درجة الحرارة ±5 درجة مئوية في منطقة درجة الحرارة الثابتة؛ مسبار الأكسجين رصد إمكانات الكربون في الوقت الحقيقي، والصلابة المتسقة وسطوع السطح لكل أجزاء دفعة، ومعدل رفض منخفض.

كفاءة عالية في استخدام الطاقة وتكلفة تشغيل منخفضة

بطانة عازلة من ألياف سيليكات الألومنيوم المركبة، واسترداد الحرارة المهدرة من حزام شبكي إرجاع لتسخين قطع العمل الباردة؛ تسخين أنبوب الإشعاع منخفض الجهد يقلل من استهلاك الطاقة، ويوفر 25-35% من الطاقة شهريًا.

التحكم الذكي التلقائي الكامل

نظام PLC بشاشة تعمل باللمس، سرعة حزام شبكي قابلة للتعديل (20-170 مم / دقيقة)، تخزين بنقرة واحدة لصيغ عملية المعالجة الحرارية المتعددة؛ الحمل الزائد، انحراف الحزام، درجة الحرارة الزائدة، إنذار تلقائي لنقص الغاز وحماية التعشيق، يتطلب عمالة أقل.

توافق واسع النطاق بين العمليات والصناعة

دعم نيترة الكربون ، الكربنة ، التبريد الساطع ، التقسية ، النحاس الفضي ، التلدين اللامع للفولاذ المقاوم للصدأ ، تلبيد تعدين المساحيق ؛ متوافق مع الفولاذ الكربوني، وسبائك الفولاذ، والفولاذ المقاوم للصدأ، وأجزاء من سبائك النحاس.

تخطيط وحجم مخصص

عرض الشبكة 400/600/800/1000/1200 مم؛ طول منطقة التسخين قابل للتخصيص؛ تصميم خط مستقيم / على شكل حرف U لمساحة ورشة عمل محدودة؛ تسخين كهربائي/غاز طبيعي اختياري، حاصل على شهادة CE للتصدير.

1. صناعة السيارات: البراغي، الصواميل، الأعمدة، المحامل، أجزاء الفرامل، مثبتات المحرك

2. مصنع التثبيت القياسي: البراغي، البراغي، المسامير، غسالات الزنبرك

3. الأجهزة والأدوات اليدوية: لقم الثقب، الشدات، الكماشات، وصلات السلسلة

4. مسحوق المعادن: أجزاء مسحوق معدني متكلس، تحمل البطانات

5. قطع غيار الدراجات النارية والدراجات النارية، ومكونات اللحام بالفولاذ المقاوم للصدأ

1. أكثر من 18 عامًا من مُصنع الأفران الصناعية، ومجموعة كاملة من ورشة المعالجة، وفريق البحث والتطوير المستقل

2. جميع قطع الغيار الأساسية تعتمد العلامات التجارية، واختبار المصنع الصارم قبل التسليم

3. تصميم تخطيط مجاني في الموقع، وإرشادات تركيب الفيديو وخدمة ما بعد البيع

4. الدعم الفني على مدار 24 ساعة طوال أيام الأسبوع، وحل خط المعالجة الحرارية الشامل
