فرن التلدين المضيء المصنوع من الفولاذ المقاوم للصدأ
المنزل

>

المنتجات

>

فرن التنقيق

>

فرن التلدين المضيء المصنوع من الفولاذ المقاوم للصدأ

>

GD130-250 فرن التلدين المستمر الساطع
GD130-250 فرن التلدين المستمر الساطع

GD130-250 فرن التلدين المستمر الساطع

GD130-250 فرن التلدين المستمر الساطع

تم تصميم فرن التلدين المستمر اللامع GD130-250 للمعالجة الحرارية المستمرة في ظل جو وقائي متحكم فيه. يدمج النظام أقسام التدفئة التي يتم التحكم فيها وحماية الغلاف الجوي والتبريد لتوفير ظروف معالجة مستقرة للإنتاج المستمر.

يمكن تخصيص تكوين الفرن وفقًا لمواد قطعة العمل والأبعاد والقدرة الإنتاجية وعملية المعالجة الحرارية المطلوبة. يمكن تكوين مناطق التسخين ونظام النقل ونظام الجو الوقائي وقسم التبريد ونظام التحكم وفقًا لمتطلبات الإنتاج الفعلية.

التطبيقات

التليين الساطع المستمر والمعالجة الحرارية للجو المتحكم فيه للمكونات المعدنية المناسبة التي تتطلب معالجة مستمرة مستقرة وتقليل أكسدة السطح.

التخصيص

يمكن تخصيص نظام النقل، وأبعاد الفرن، ومناطق التسخين، ونظام الغلاف الجوي الوقائي، وقسم التبريد، ونظام التحكم يتم تهيئتها وفقًا لقطعة العمل ومتطلبات الإنتاج.

المزايا الرئيسية

يوفر النقل المستمر والتسخين المتحكم فيه ومعالجة الغلاف الجوي الوقائي والتبريد المتكامل ظروف عملية مستقرة للمعالجة الحرارية المستمرة.

المعلومات المطلوبة

يُرجى تقديم مادة قطعة العمل والأبعاد وطريقة التحميل والقدرة الإنتاجية المطلوبة وعملية المعالجة الحرارية ومتطلبات السطح لاختيار الفرن وعرض الأسعار.
شارك

المنتج نظرة عامة

إن فرن التلدين المستمر اللامع GD130-250 عبارة عن نظام معالجة حرارية مستمر يدمج التغذية والنقل والتسخين المتحكم فيه ومعالجة الغلاف الجوي الوقائي والتبريد والتحكم التلقائي في درجة الحرارة.

تم تصميم الفرن لتطبيقات التلدين الساطعة المستمرة حيث تتطلب ظروف التسخين المستقرة وحماية الغلاف الجوي الخاضعة للرقابة. يمكن تعديل تكوين المعدات وفقًا لقطعة العمل والقدرة الإنتاجية ومتطلبات العملية.

يشتمل هذا المشروع على هيكل كاتم للحرارة العالية، والتحكم في درجة الحرارة متعدد المناطق، ونظام جو وقائي وقسم تبريد بالماء لدعم الإنتاج المستمر والمتحكم فيه.



2. قسم الأنبوب الغطائي (بطانة الفرن).

مصنوع من لوح الفولاذ المقاوم للصدأ السويدي SUS310S المستورد المقاوم للحرارة والأكسدة (بسمك 8 مم). يتم ضغط الجزء العلوي في شكل مقوس (قطاعي) للتعزيز لمنع بطانة الفرن من الانهيار إلى الأسفل؛ يتم ضغط الجزء السفلي في شكل حوض لمقاومة تشوه الصدمة الحرارية بشكل فعال. الطول: حوالي 4200 ملم. تم تثبيت الجزء الأمامي من كاتم صوت منطقة التسخين، بينما تم تصميم الجزء الخلفي مع موازنة توتر اتجاه التدفق لمنع التشوه الناتج عن الإجهاد والتمدد/الانكماش الحراري.



3. طول قسم الكوع الأمامي: 1500 ملم. البطانة الداخلية مصنوعة من مادة 304، والطرف الخارجي مختوم بعزل قطني ولوحة حديدية.



4. قسم التبريد

يتكون قسم التبريد المائي من ثلاثة أجزاء ويتميز بهيكل سترة مائية مغلقة الحلقة. مادة الكمامة: القسم الأول يتميز ببطانة داخلية 310S، بطول 1000 مم، مصنوعة من الفولاذ المقاوم للصدأ بسمك 8 مم؛ يبلغ طول كل من القسمين الثاني والثالث 3000 مم، مع بطانات داخلية SUS304 بسمك 6 مم. جميع السترات الخارجية مصنوعة من الفولاذ A3 عالي الجودة، وألواح بسمك 5 مم. يحتوي كل قسم على مدخل منفصل للمياه في الجزء الخلفي الأيسر ومخرج في الجزء الأمامي الأيمن، مما يتيح الدوران المجزأ. وهذا يضمن تبريد أسرع وأكثر فعالية للمنتج النهائي.



5. الجسم الرئيسي للفرن:

يبلغ طول الهيكل الرئيسي للفرن 4000 ملم ويتكون من 5 مناطق. الغلاف الخارجي وإطار الدعم مصنوعان من ألواح فولاذية وفولاذ هيكلي. يتم دعم الدثر بالطوب عالي الحرارة كمادة حرارية لعناصر التسخين المقاومة. يتم استخدام صوف ألياف السيراميك عالي الحرارة للعزل، والغطاء العلوي معزول بكتل ألياف السيراميك عالية الحرارة. الهيكل بأكمله بسيط وسهل الصيانة، مع أداء عزل حراري ممتاز.



6. خزانة التحكم الكهربائية عبارة عن وحدة عمودية مستقلة ذات مظهر أنيق واحترافي.

إنها تستخدم خمسة أدوات كهربائية رقمية ذكية للتحكم التلقائي في درجة الحرارة والتدفئة.

أثناء التشغيل، فإنه يعرض تيار العمل والجهد الكهربائي ثلاثي الطور، ومجهز بوظائف التحكم مثل الحماية من الأخطاء الأرضية وإنذار درجة الحرارة الزائدة مع انقطاع التيار الكهربائي.

يتم التحكم في عناصر التسخين تلقائيًا بواسطة خمس منظمات للطاقة، مما يسمح بقدرة تسخين قابلة للتعديل ودقة تحكم عالية في درجة الحرارة.

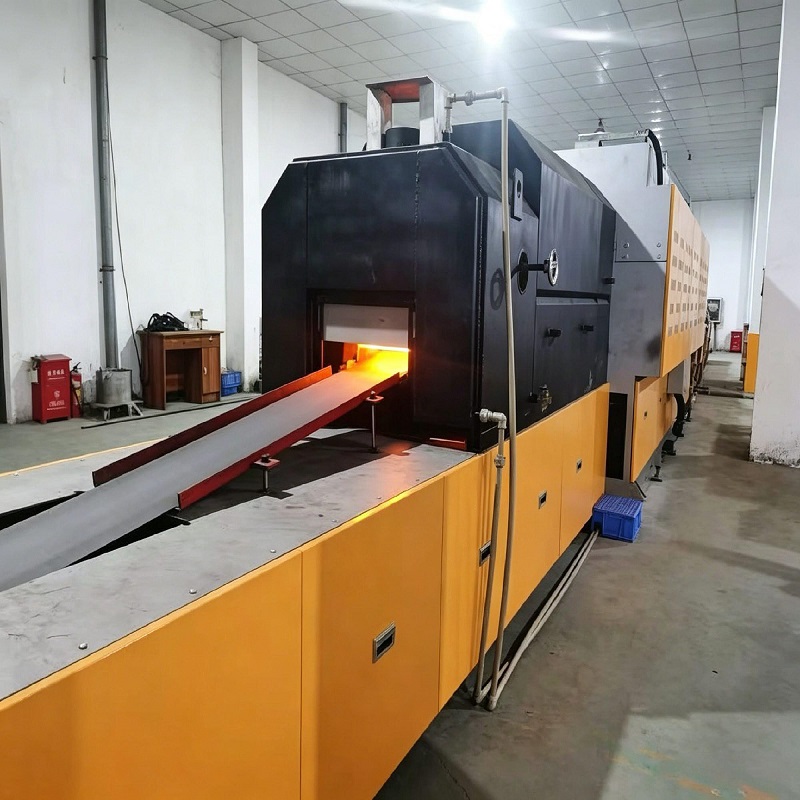

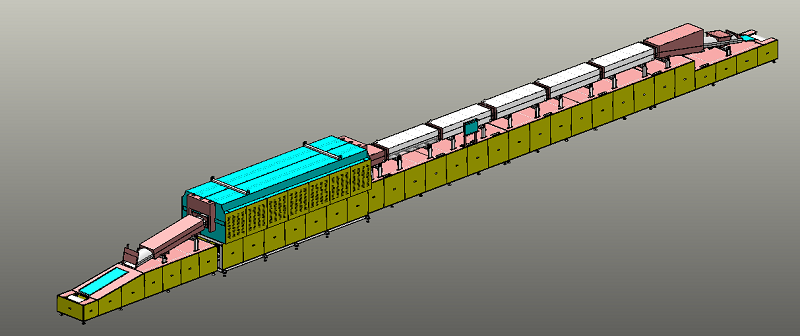

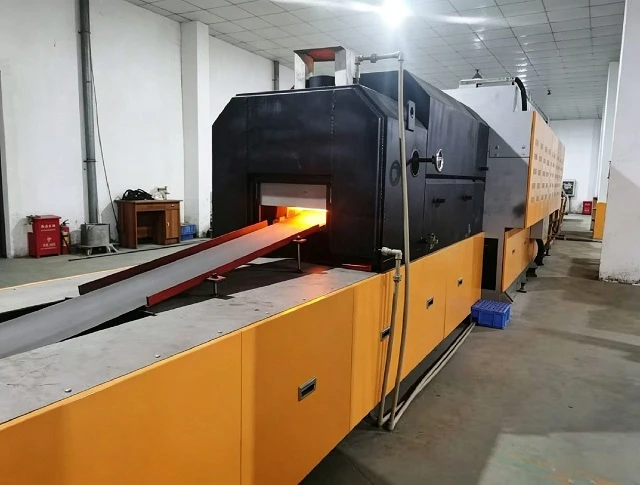

Rexin Factory GD130-250 فرن التلدين اللامع لشريط الفولاذ

التكوين المرجعي

المعلمة القيمة / الوصف
القوة المقدرة 130 كيلو واط، 380 فولت، 50 هرتز
عدد مناطق التدفئة 5 مناطق
طول منطقة التحميل 1600 ملم
طول قسم التبريد 7000 ملم
الكوع الخلفي وطول منطقة التفريغ 2400 ملم
درجة حرارة العمل المقدرة 1200 درجة مئوية
سرعة النقل 30-300 مم/دقيقة (التحكم في سرعة VFD)
توحيد درجة الحرارة ±5 درجة مئوية (داخل الفرن)
دقة التحكم في الأدوات ±1 درجة مئوية
المقطع العرضي الفعال لأنبوب الفرن العرض 290 ملم × الارتفاع الجانبي 85 ملم × ارتفاع القوس 35 ملم
ارتفاع طاولة العمل 800 ملم فوق الأرض
الطول الكلي تقريبا. 18,500 ملم
ميناء المراقبة 50 ملم، مع غطاء شبكي من الفولاذ المقاوم للصدأ من الخارج
نوع الحرارية نوع S

ملحوظة: تمثل المواصفات المذكورة أعلاه التكوين المرجعي للفرن GD130-250. يمكن تخصيص المواصفات النهائية وفقًا لمتطلبات قطعة العمل والعملية والإنتاج.

التطبيقات & قطع العمل

تم تصميم فرن التلدين المستمر اللامع GD130-250 لتطبيقات المعالجة الحرارية المستمرة التي تتطلب تسخينًا متحكمًا ومعالجة جو وقائي وتبريد متحكم فيه.

يمكن أن تشمل التطبيقات النموذجية الفولاذ المقاوم للصدأ والمكونات المعدنية المناسبة الأخرى حيث يتطلب الأمر سطحًا نظيفًا وأكسدة منخفضة بعد المعالجة الحرارية.

يجب اختيار التكوين الفعلي للفرن وفقًا لمواد قطعة العمل، والأبعاد، وترتيب التحميل، وعملية المعالجة الحرارية المطلوبة والقدرة الإنتاجية.

عامل التطبيق أساس الاختيار
مادة الشغل وفقًا لدرجة المعدن الفعلية ومتطلبات المعالجة الحرارية
حجم قطعة العمل يتم تخصيص نظام مرور الفرن والنقل وفقًا لذلك
عملية المعالجة الحرارية تم تكوينه وفقًا للعملية الحرارية المطلوبة
متطلبات السطح يتم اختيار الجو الوقائي وفقًا لحالة السطح المطلوبة
القدرة الإنتاجية يتم تكوين طول الفرن ومناطق التسخين وسرعة النقل وفقًا لذلك

التخصيص

يمكن لـ Rexin تخصيص فرن التلدين المستمر الساطع GD130-250 وفقًا لقطع العمل المختلفة ومتطلبات الإنتاج. يتم تحديد التكوين النهائي للفرن بعد مراجعة المواد والأبعاد وعملية المعالجة الحرارية والسعة المطلوبة للعميل.

عنصر قابل للتخصيص التكوين المتاح
أبعاد الفرن مصممة وفقا لحجم قطعة العمل وتخطيط الإنتاج
مناطق التدفئة تم تكوينه وفقًا لعملية التسخين المطلوبة
نظام النقل يتم اختيارها وفقًا لشكل قطعة العمل وطريقة التحميل ومتطلبات الإنتاج
نظام الجو الوقائي تم تكوينه وفقًا لمتطلبات المواد والسطح
قسم التبريد مصممة وفقاً لعملية التبريد المطلوبة
التحكم في درجة الحرارة تحكم في درجة الحرارة قابل للبرمجة متعدد المناطق
القدرة الإنتاجية مخصصة وفقا للإنتاجية المطلوبة
نظام الكهرباء والتحكم تم تكوينها وفقًا لمتطلبات المشروع والتشغيل

عملية التلدين الساطعة المستمرة

GD130-250 فرن التلدين المستمر الساطع

لماذا تختار Rexin

تركز Rexin على حلول أفران المعالجة الحرارية الصناعية المخصصة، بدءًا من التقييم الفني وتصميم الفرن وحتى التصنيع والاختبار والتسليم. يتم تطوير كل تكوين للفرن وفقًا لقطعة العمل الخاصة بالعميل وعملية المعالجة الحرارية ومتطلبات الإنتاج.

تصميم الفرن حسب الطلب تكوين الفرن على أساس الشغل الفعلي ومتطلبات العملية
الهندسة والتصنيع تصميم الفرن والتصنيع والتجميع والاختبار
الحلول الموجهة نحو العمليات تم تكوين أنظمة التدفئة والغلاف الجوي والنقل والتبريد كعملية كاملة
الدعم الفني الدعم من التأكيد الفني من خلال التثبيت والتشغيل

GD130-250 فرن التلدين المستمر الساطع

GD130-250 فرن التلدين المستمر الساطع

عملية الفرن المخصصة

GD130-250 فرن التلدين المستمر الساطع

الأسئلة الشائعة

س 1: ما هو فرن التلدين المستمر اللامع GD130-250 المستخدم؟
تم تصميم الفرن للتليين الساطع المستمر والمعالجة الحرارية في الغلاف الجوي المتحكم فيه. يتم تحديد التكوين النهائي للعملية وفقًا لمواد قطعة العمل والأبعاد وحالة السطح المطلوبة.

س2: ما هي درجة حرارة العمل المقدرة لهذا الفرن؟
يحتوي التكوين المرجعي GD130-250 على درجة حرارة عمل مقدرة تبلغ 1200 درجة مئوية. يجب تحديد درجة حرارة التشغيل الفعلية وفقًا للمادة وعملية المعالجة الحرارية.

س 3: هل يستخدم الفرن جوًا وقائيًا؟
نعم. الفرن مجهز بنظام جو وقائي للتحكم في بيئة المعالجة وتقليل أكسدة السطح أثناء المعالجة الحرارية. يتم تحديد تكوين الغلاف الجوي وفقًا لمتطلبات قطعة العمل والعملية.

س 4: هل يمكن تخصيص أبعاد الفرن والقدرة الإنتاجية؟
نعم. يمكن تكوين أبعاد الفرن ومناطق التسخين ونظام النقل وقسم التبريد ونظام الغلاف الجوي والقدرة الإنتاجية وفقًا لمتطلبات الإنتاج الخاصة بالعميل.

س 5: ما هي المعلومات المطلوبة لعرض الأسعار؟
يرجى تقديم مادة قطعة العمل، الأبعاد، طريقة التحميل، عملية المعالجة الحرارية المطلوبة، القدرة الإنتاجية ومتطلبات السطح. يمكن لـ Rexin بعد ذلك أن يوصي بتكوين مناسب للفرن.

هل تحتاج إلى حل فرن مخصص؟

أرسل لنا مادة قطعة العمل الخاصة بك وأبعادها وعملية المعالجة الحرارية والقدرة الإنتاجية المطلوبة. سيوصي مهندسونا بتكوين الفرن المناسب لتطبيقك.
