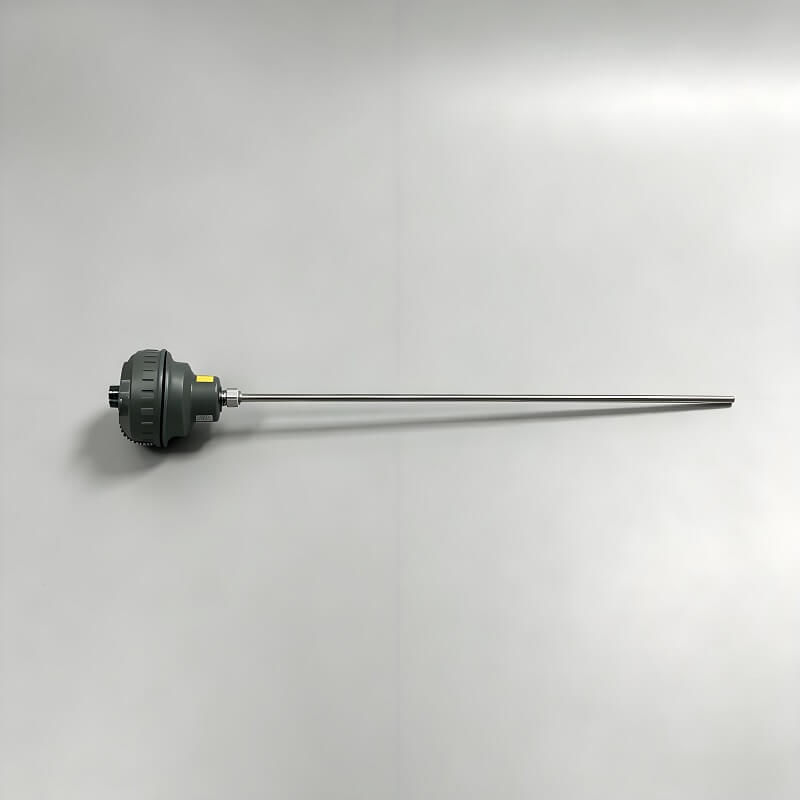

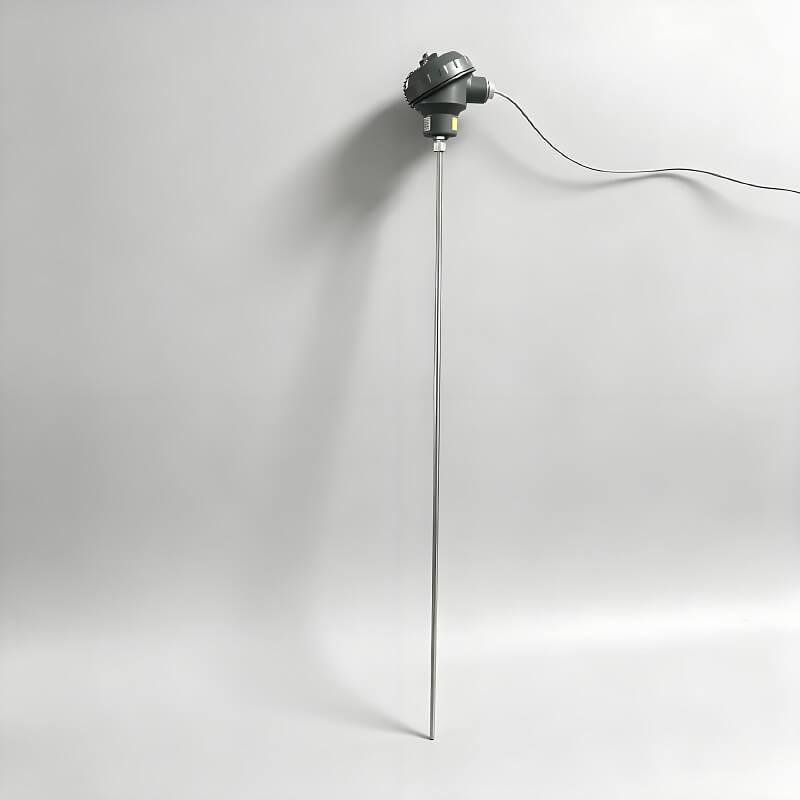

مصنع توريد مستشعر درجة الحرارة الحرارية الصناعية لفرن المعالجة الحرارية
مستشعر مزدوج حراري صناعي من النوع K S B E J T لفرن المعالجة الحرارية، نطاق درجة حرارة واسع -200 ~ 1800 درجة مئوية، أنبوب حماية من الفولاذ المقاوم للصدأ والسيراميك، طول وخيط مسبار مخصص.
سعر المصنع
خدمة صانعي القطع الأصلية
معلومات ما بعد البيع
طريقة الدفع
وصف المنتج
المزدوج الحراري هو جهاز استشعار درجة الحرارة الأكثر استخدامًا. يستخدم التأثير الحراري الناتج عن ملامسة موصلين معدنيين مختلفين لتحويل فرق درجة الحرارة إلى إشارات جهد لقياس درجات الحرارة العالية والمتوسطة والمنخفضة.
التأثير الحراري
قم بلحام أحد طرفي سلكين معدنيين بتركيبات مختلفة معًا لتشكيل وصلة القياس الساخنة، والتي يتم توصيلها بالجسم المقاس للكشف عن درجة الحرارة. يعمل الطرفان المنفصلان الآخران بمثابة الوصلة الباردة المرجعية التي يتم الاحتفاظ بها عند درجة حرارة عادية معروفة.
عند وجود اختلاف في درجة الحرارة بين الطرف الساخن والطرف البارد، سيتم إنتاج جهد كهروحراري ضعيف (جهد مستوى الميلي فولت) في الدائرة. كلما زاد الفرق في درجة الحرارة، كلما زاد الجهد.
يقوم مقياس درجة الحرارة بحساب درجة الحرارة الفعلية للطرف الساخن من خلال قراءة قيمة الجهد.
الهيكل الرئيسي
الأقطاب الحرارية: سلكان من السبائك المختلفة، وهما مادة قياس درجة الحرارة الأساسية
الوصلة الساخنة: نقطة لحام لمعدنين تتصل بمصدر الحرارة المقاس
الغلاف العازل: يفصل بين القطبين لتجنب حدوث ماس كهربائي
أنبوب الحماية: مقاوم لدرجات الحرارة العالية، مقاوم للتآكل ومقاوم للتآكل؛ وتشمل المواد الفولاذ المقاوم للصدأ، والسيراميك اكسيد الالمونيوم، الخ.
صندوق المحطة الطرفية: يربط أسلاك التعويض وأجهزة التحكم في درجة الحرارة
أنواع المعايرة الشائعة
|
نموذج |
مادة |
نطاق درجة الحرارة |
سمات |
|
اكتب ك |
النيكل والكروم / النيكل والسيليكون |
-200~1300 درجة مئوية |
اقتصادية وعالمية، وتستخدم على نطاق واسع في الصناعة |
|
اكتب س |
البلاتين - الروديوم 10 / البلاتين |
0 ~ 1600 درجة مئوية |
دقة عالية، مستشعر قياسي لدرجة الحرارة العالية للمختبرات |
|
النوع ب |
بلاتينيوم روديوم 30 / بلاتينيوم روديوم 6 |
300 ~ 1800 درجة مئوية |
مقاومة درجات الحرارة العالية جدًا، مقاومة ممتازة للأكسدة |
|
النوع ه |
النيكل والكروم / النحاس والنيكل |
-200~800 درجة مئوية |
خرج كهربائي حراري كبير، حساسية عالية |
|
اكتب ي |
الحديد / النحاس والنيكل |
-210~750 درجة مئوية |
منخفضة التكلفة، وعرضة للأكسدة، وليس للاستخدام طويل الأمد في درجات الحرارة العالية |
|
اكتب ت |
النحاس / النحاس والنيكل |
-200~350 درجة مئوية |
دقة فائقة لقياس درجات الحرارة المنخفضة |
المزايا والعيوب
المزايا
نطاق قياس واسع للغاية: متوفر من -200 درجة مئوية إلى 1800 درجة مئوية
مقاومة درجات الحرارة العالية، تنطبق على الأفران وأفران المعالجة الحرارية والغلايات ومعدات التدفئة الصناعية
هيكل بسيط واستجابة حرارية سريعة. يمكن تحويلها إلى تحقيقات رقيقة لقياس المساحة الضيقة
منخفضة التكلفة، ومناسبة لقياس درجة الحرارة الصناعية الجماعية
يدعم نقل الإشارات لمسافات طويلة، ويتوافق مع وحدات التحكم في درجة الحرارة للتحكم التلقائي في درجة الحرارة
العيوب
جهد خرج صغير، عرضة للتداخل الكهرومغناطيسي
يؤدي تقلب درجة الحرارة المحيطة عند الوصلة الباردة إلى حدوث خطأ في القياس، ويلزم تعويض الوصلة الباردة
دقة أقل في درجات الحرارة المنخفضة مقارنة بالمقاومة الحرارية PT100
سيناريوهات التطبيق النموذجية
قياس درجة الحرارة العالية لأفران المعالجة الحرارية الصناعية (أفران الحزام الشبكي، أفران التفريغ، أفران التلدين)، الأفران، آلات القولبة بالحقن، الغلايات، أفران صهر الألومنيوم، أفران التجفيف، خطوط أنابيب الطاقة، المعدات المعدنية، معدات المعالجة الحرارية لقطع غيار السيارات والمزيد.
الفرق بين المزدوجة الحرارية وPT100
الحرارية: لقياس درجة الحرارة العالية، إشارات الجهد الناتج، أنواع K/S/B/E/J/T
المقاومة الحرارية PT100: لدرجات الحرارة العادية والمنخفضة (-200~600 درجة مئوية)، تعمل على اختلاف المقاومة مع دقة قياس أعلى
الحرارية
