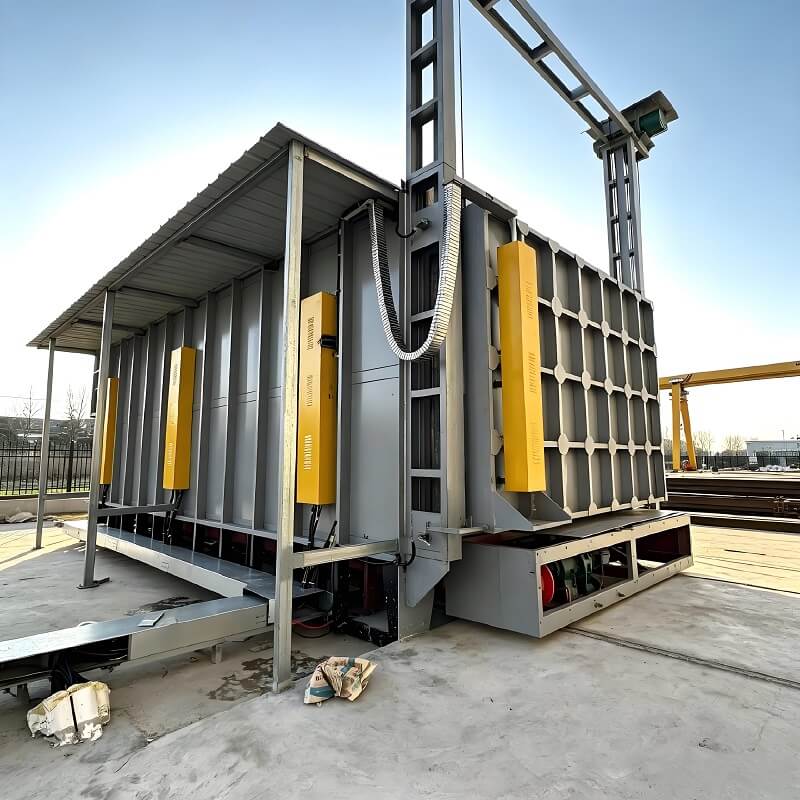

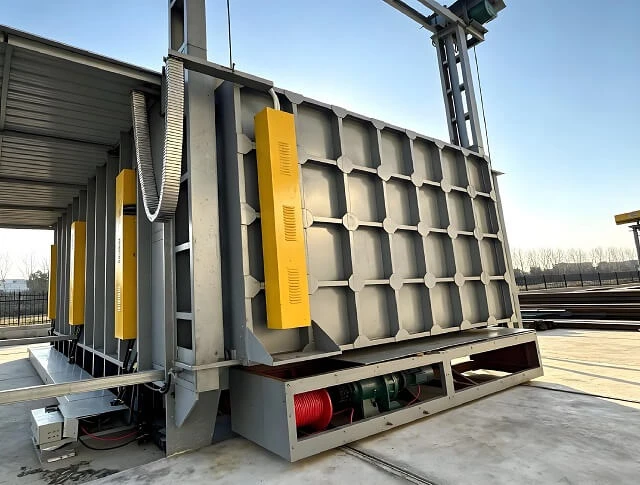

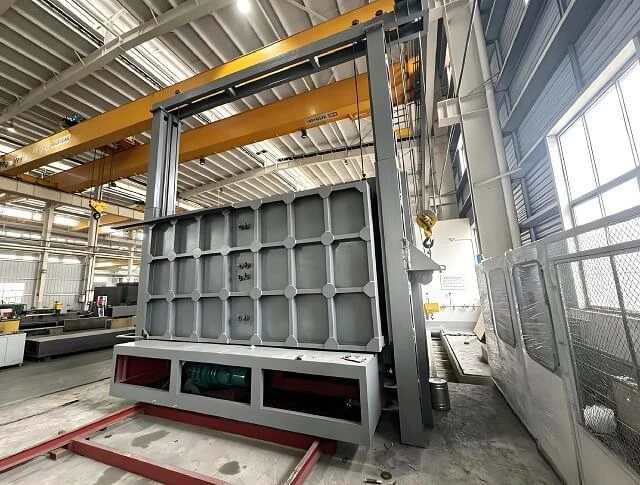

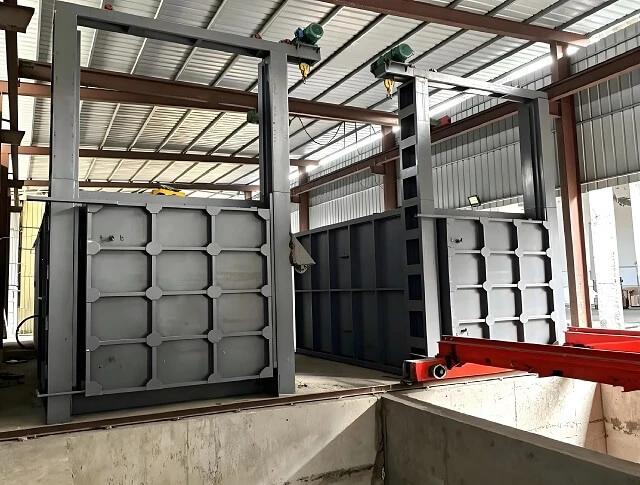

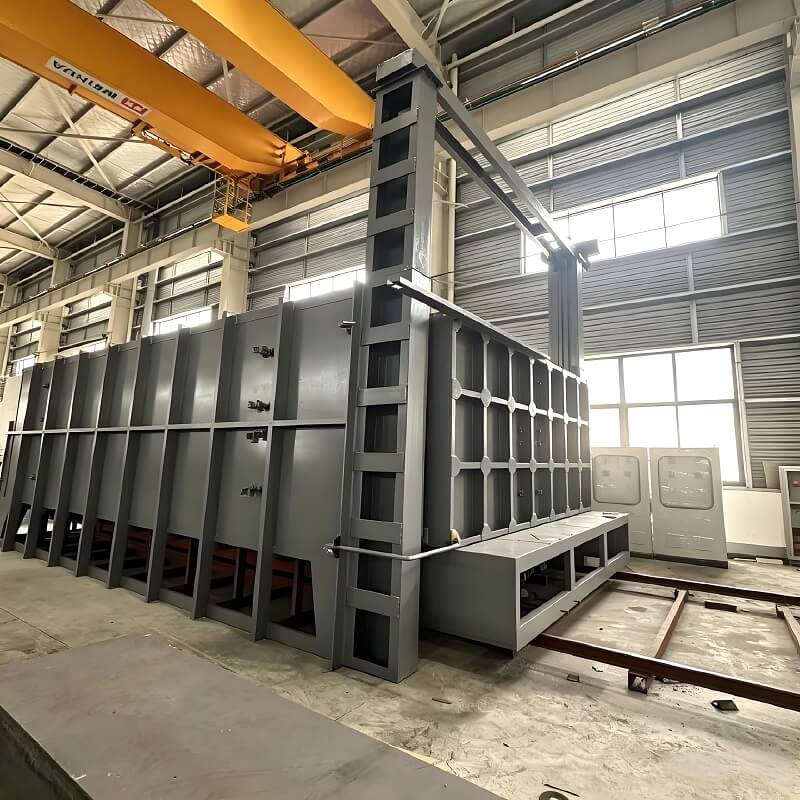

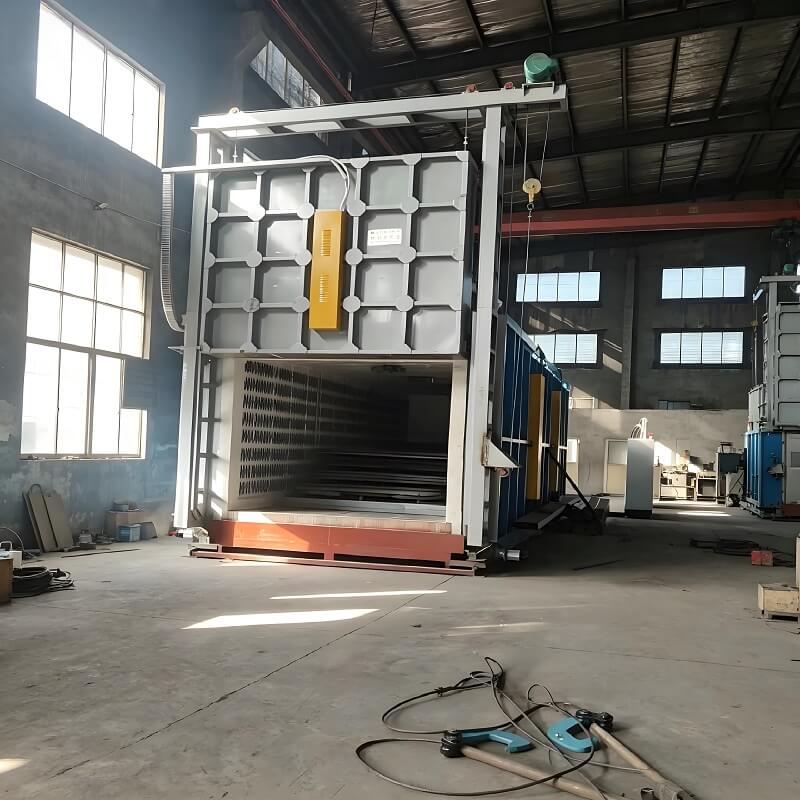

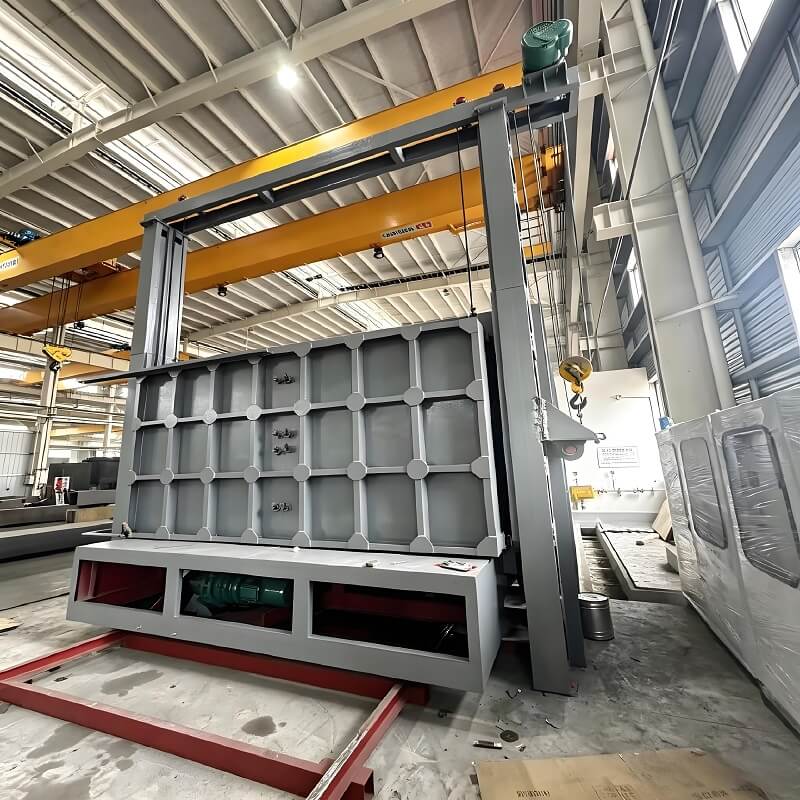

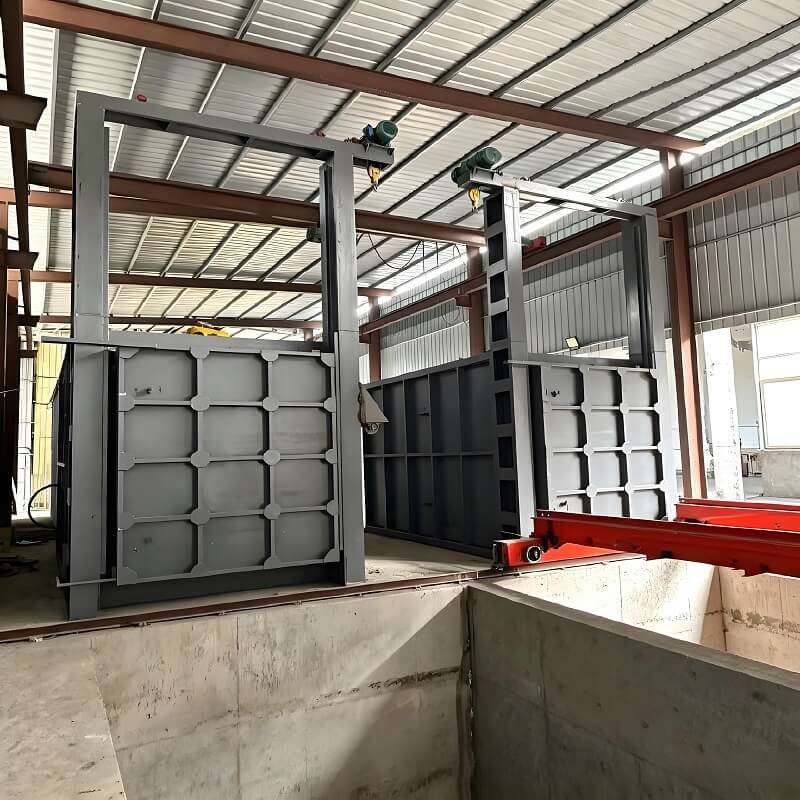

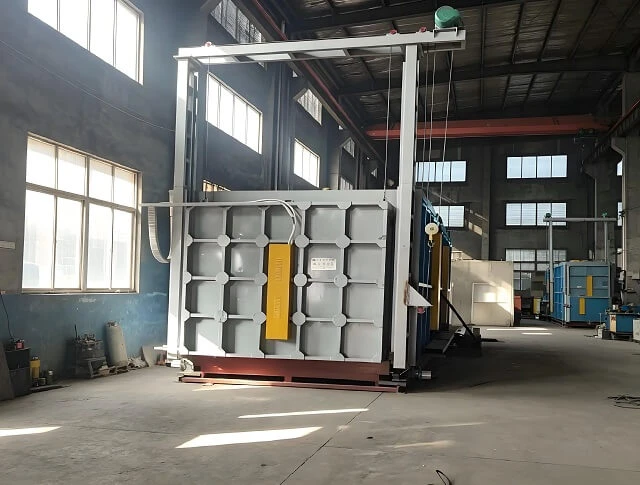

فرن البوجي من النوع الصندوقي، فرن المعالجة الحرارية للحمل الثقيل لصناعة الطرق والقوالب

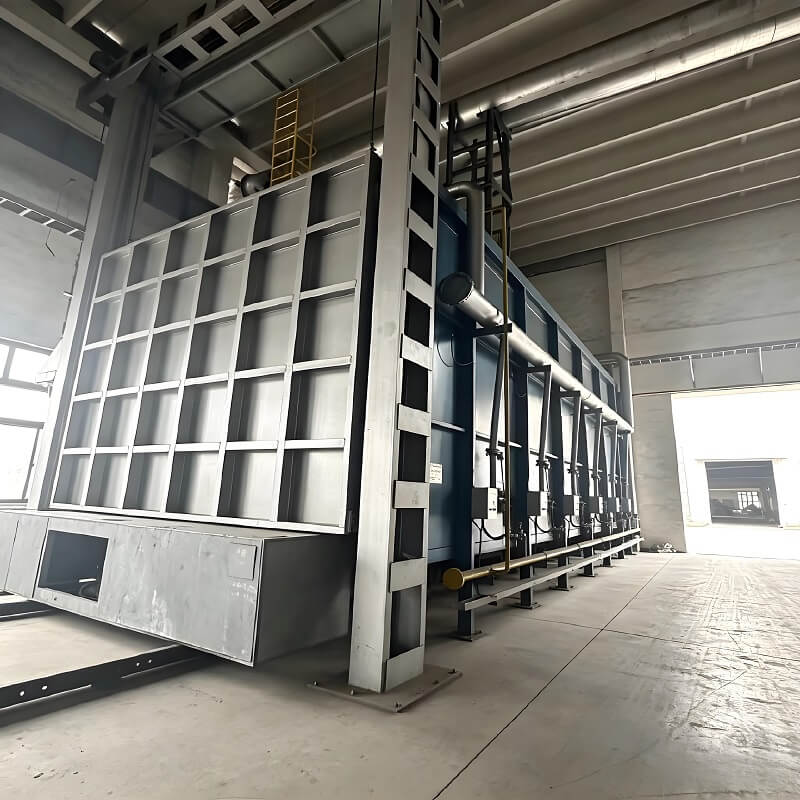

فرن Bogie من النوع الصندوقي عبارة عن فرن كهربائي للمعالجة الحرارية من النوع الدفعي يتميز بموقد عربة متحرك. تم تصميمها لقطع العمل كبيرة الحجم والثقيلة، فهي تبسط عملية التحميل والتفريغ عبر عربة كهربائية مثبتة على السكك الحديدية. يتم تطبيقه على نطاق واسع لعمليات التبريد والتطبيع والتليين والتلطيف والشيخوخة في صناعات الآلات والقوالب والتزوير والمعادن.

بناء

1. جسم الفرن: إطار فولاذي ملحوم مع بطانة حرارية من الألياف الكاملة، عزل حراري ممتاز، درجة حرارة الغلاف الخارجي منخفضة وتأثير رائع في توفير الطاقة.

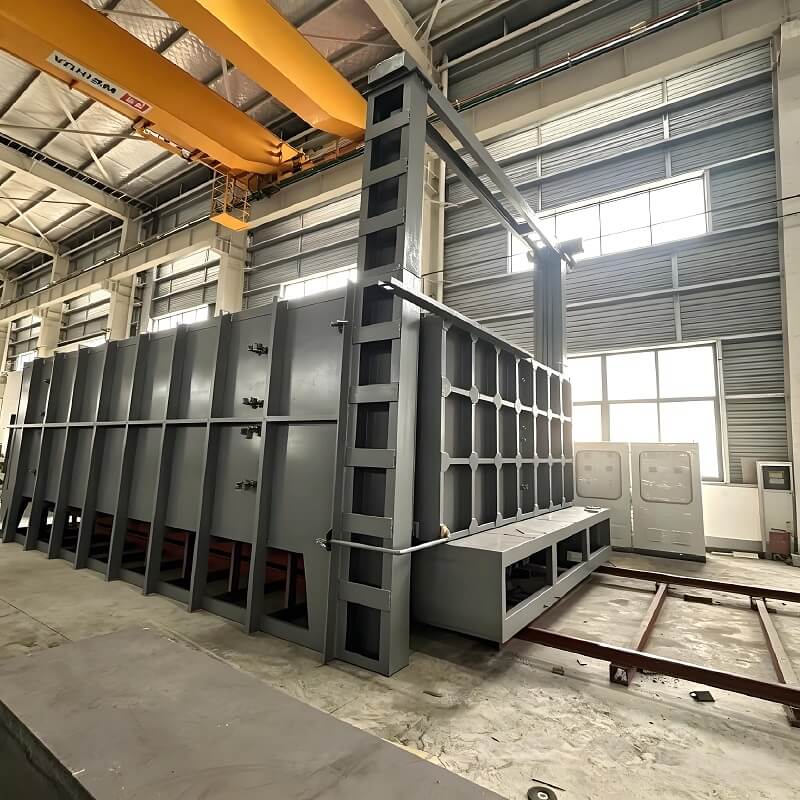

2.العربة المتحركة: هيكل فولاذي مقوى مع لوحة قاعدة مقاومة للحرارة، مدفوعة بمحرك كهربائي. إنه يعمل بثبات على قضبان مخصصة ويدعم الأحمال الثقيلة من مئات الكيلوجرامات حتى 100 طن.

3. باب الفرن: تصميم الرفع الكهربائي مع جهاز الختم والتعشيق الموثوق به لمنع فقدان الحرارة وضمان سلامة التشغيل.

4. عناصر التسخين: عناصر التسخين المصنوعة من السبائك المقاومة لدرجة الحرارة العالية المثبتة على جدران الفرن وسطح العربة، تتميز بسرعة التسخين السريعة وعمر الخدمة الطويل.

5. نظام التحكم: مجهز بجهاز التحكم الذكي في درجة الحرارة PLC وPID، كشف درجة الحرارة متعدد النقاط، دقة درجة الحرارة تصل إلى ±1 درجة مئوية. يمكن برمجة منحنيات التدفئة والتبريد متعددة القطاعات لتلبية متطلبات الإنتاج المتنوعة.

تدفق العمل

1. تنتقل العربة خارج الفرن، ويتم رفع قطع العمل الثقيلة على العربة مباشرة.

2. تتحرك العربة مرة أخرى إلى غرفة الفرن، ثم يتم إغلاق باب الفرن وإغلاقه بالكامل.

3.ابدأ بالتسخين والإمساك والتبريد وفقًا للمعايير التكنولوجية المحددة مسبقًا. حماية الغاز الخامل اختيارية.

4. بعد المعالجة الحرارية، افتح باب الفرن وحرك العربة للخارج لتفريغ قطع العمل النهائية.

1. سعة تحميل عالية: مثالية للمكونات كبيرة الحجم والثقيلة التي لا يمكن معالجتها بواسطة أفران الصندوق التقليدية.

2. كفاءة الطاقة: بطانة الألياف الكاملة المتقدمة تقلل من تخزين الحرارة واستهلاك الطاقة، مما يوفر الطاقة بنسبة 20% إلى 30% مقارنة بأفران الطوب التقليدية.

3. درجة الحرارة الموحدة: يضمن التصميم العقلاني لعناصر التسخين توحيد درجة حرارة الفرن ضمن ±3~5°C للحصول على جودة معالجة حرارية متسقة.

4. التشغيل الآمن والسهل: تتجنب العربة الكهربائية ونظام التعشيق التعامل اليدوي تحت درجة حرارة عالية، مما يحسن سلامة العمل وكفاءة الإنتاج.

5. تنوع واسع: متاح للغلاف الجوي أو وضع عمل الغاز الوقائي، مناسب للفولاذ الكربوني وسبائك الصلب والفولاذ المصبوب والمسبوكات.

1. صناعة القالب: التلدين، التقسية والتسخين المسبق للقوالب الكبيرة H13، SKD61، Cr12MoV.

2. أجزاء التشكيل والصب: التطبيع والتليين للمسبوكات الفولاذية وحديد الدكتايل والبكرات والشفاه والألواح المقاومة للتآكل.

3. الآلات الثقيلة والسيارات: التبريد والتلطيف والتكييف للتروس الكبيرة والأعمدة المرفقية وأجزاء أوعية الضغط.

4. مجالات أخرى: تلبيد منتجات تعدين المساحيق، وتجفيف وشيخوخة المكونات الميكانيكية الكبيرة.
