نظرة عامة على المنتجات

فرن تبريد الزيت الفراغي عبارة عن معدات معالجة حرارية دقيقة متكاملة تجمع بين التسخين الفراغي والتبريد السريع للزيت. يفصل التصميم الأفقي القياسي ذو الغرفة المزدوجة غرفة التسخين وخزان تبريد الزيت.

يتم تسخين قطع العمل ونقعها تحت فراغ عالي أو جو نيتروجين عالي النقاء لعزل الأكسجين، والقضاء على الأكسدة وإزالة الكربنة. بعد الحفاظ على الحرارة، يتم نقل قطع العمل بسرعة إلى خزان الزيت للتبريد القسري، وتحسين البنية الدقيقة المعدنية لتحسين الصلابة، ومقاومة التآكل والمتانة بشكل كبير.

بالمقارنة مع الأفران الجوية: تحافظ الأجزاء على سطح لامع بدون مقياس أكسيد، ولا حاجة إلى السفع الرملي والتخليل الثانوي. بالمقارنة مع أفران التبريد بالغاز النقي: سرعة تبريد أسرع، متوافقة مع سبائك الصلب ذات القسم السميك وشديدة الصلابة. تم اعتماده على نطاق واسع للقوالب الدقيقة ومثبتات السيارات ومكونات الفضاء الجوي.

مبدأ العمل

1. التحميل: ضع قطع العمل على عربة الشحن، وختم الباب، وغرفة إخلاء مضخة التفريغ إلى 10⁻¹~10⁻³Pa

2. التسخين بالفراغ: يتم تسخين منطقة تسخين الجرافيت بالتساوي، مع الحفاظ على درجة الحرارة لكل منحنى عملية المواد

3. النقل السريع: عربة متغيرة السرعة مع وضع الإخماد البطيء والسريع، يتم الانتهاء من النقل خلال 45 ثانية

4. تبريد تبريد الزيت: تعمل فوهات التحريك ذات التدفق العالي على توليد زيت تبريد مضطرب من أجل تبريد سريع لكامل السطح

5. تبريد الغاز الاختياري: نظام تبريد غاز النيتروجين عالي الضغط المدمج لتقليل تشوه الأجزاء الرقيقة

6.التفريغ: حرر ضغط الفراغ وأخرج الأجزاء النهائية اللامعة الخالية من الكربنة

الهيكل الرئيسي

1. الجسم ذو الحجرة المزدوجة: غرفة التسخين المثمنة + خزان تبريد الزيت، شفة الأسنان المتداخلة لمنع التسرب الصفري تحت الضغط الإيجابي/السلبي

2. نظام التدفئة والعزل: سخانات قضيب الجرافيت + درع حراري لباد الجرافيت متعدد الطبقات، توحيد درجة الحرارة ±5 درجة مئوية

3. وحدة الفراغ: مضخة دوارة دوارة + مضخة جذور + مجموعة مضخة جزيئية، فراغ نهائي مستقر

4. نظام تبريد النفط والغاز: خزان زيت كبير الحجم، مبادل حراري خارجي، جهاز تدوير التحريك، قناة تبريد الغاز ذات الضغط العالي

5. نظام التحكم الذكي: شاشة تعمل باللمس 10 بوصة PLC تحكم آلي، تخزين وصفة العملية، إنذار تلقائي للخطأ وحماية التعشيق الآمن

المزايا الرئيسية

1. جودة ممتازة لقطعة العمل: يضمن عزل الأكسجين الفراغي سطحًا مشرقًا، وعدم الأكسدة وإزالة الكربنة، وتشوهًا صغيرًا. لا حاجة إلى السفع الرملي الثانوي، مما يقلل تكلفة ما بعد المعالجة بأكثر من 30%.

2. توافق واسع للمواد: معدل تبريد أعلى من فرن التبريد بالغاز، ويعمل مع HSS، والفولاذ عالي الكروم، وسبائك الفولاذ السميكة، والفولاذ المقاوم للصدأ، والمعادن التي يصعب تصلبها.

3. تصميم متكامل للتبريد المزدوج: التبديل بحرية بين تبريد الزيت وتبريد الغاز عالي الضغط، مناسب لقطع العمل الرقيقة والسميكة، وعمليات متعددة مغطاة بفرن واحد.

4. توفير الطاقة وعمر الخدمة الطويل: عمر خدمة سخانات الجرافيت يزيد عن 5 سنوات، وفقدان الحرارة المنخفض. يتجنب تصميم الحجرة المزدوجة تبريد غرفة التسخين المتكرر، مما يوفر الطاقة ويعزز كفاءة الإنتاج بنسبة 40%.

5. التشغيل التلقائي بالكامل: وصفة المعالجة الحرارية بنقرة واحدة، والتحكم التلقائي في درجة الحرارة، والفراغ، والنقل والتبريد، وسهولة التشغيل للمشغلين الجدد، وتقليل الأخطاء البشرية.

6. الختم الممتاز والصيانة المنخفضة: يضمن صمام البوابة المركب وشفة الأسنان المتداخلة ضيق الهواء المتميز، وانخفاض معدل تسرب الهواء السنوي، والصيانة اليومية البسيطة.

7.التخصيص الكامل: تخصيص حجم الغرفة الفعال، وسعة التحميل، ودرجة الحرارة القصوى ونظام الفراغ حسب طلب خط إنتاج العميل.

صناعات المواد والتطبيقات

مواد

الفولاذ المصبوب، الفولاذ عالي السرعة، الفولاذ المحمل، الفولاذ الزنبركي، سبائك الفولاذ الهيكلي، الفولاذ المقاوم للصدأ المارتنسيتي، سبائك التيتانيوم، فولاذ الأدوات عالي القوة

الصناعات التطبيقية

1. القوالب الدقيقة: قالب الختم، القالب البلاستيكي، قالب الصب، أدوات القطع، اللكمات

2. صناعة السيارات: التروس، المحامل، السحابات، المكابس، أجزاء العمود

3. الفضاء الجوي: معدات الهبوط، المكونات الهيكلية عالية القوة، أدوات قطع الطيران

4. أدوات قطع الأجهزة: المثاقب والمطاحن النهائية والصنابير والمدخلات وأدوات القياس

5. الآلات الثقيلة: الصمامات الهيدروليكية، والأكمام الدقيقة، وقطع الغيار المقاومة للتآكل

المواصفات الفنية

غرض	المواصفات القياسية	حسب الطلب
هيكل الفرن	غرفة مزدوجة أفقية	نوع عمودي عمودي
المنطقة الساخنة الفعالة (العرض × الارتفاع × العمق)	500×500×700 / 600×600×900 / 700×700×1100 ملم	300×300×500 ~ 1200×1200×2000 ملم
ماكس تحميل الوزن	300 كجم / 500 كجم / 800 كجم / 1200 كجم	50 كجم ~ 3000 كجم
أقصى درجة حرارة العمل	1350 درجة مئوية	1100 درجة مئوية / 1200 درجة مئوية / 1300 درجة مئوية / 1400 درجة مئوية
توحيد درجة الحرارة	±5 درجة مئوية	±3 درجة مئوية خيار الدقة العالية
دقة التحكم في درجة الحرارة	±1 درجة مئوية	-
فراغ في نهاية المطاف	4×10⁻¹ باسكال	1×10⁻³ Pa إصدار عالي التفريغ
معدل ارتفاع الفراغ	.50.5 باسكال / ساعة	.260.26 باسكال/ساعة قسط
وقت النقل	≥45 ثانية	-
التبريد المتوسطة	زيت التبريد الفراغي + تبريد غاز N₂	صيغة زيت التبريد المخصصة
نظام التحكم	شاشة لمس 10 بوصة PLC	نظام مراقبة الكمبيوتر الصناعي
مزود الطاقة	380 فولت 50 هرتز 3P	415 فولت/220 فولت 60 هرتز للخارج
ضمان	12 شهرا الجهاز كله	ترقية الأجزاء الأساسية لمدة 24 شهرًا

فرن تبريد الزيت الفراغي بغرفة مزدوجة

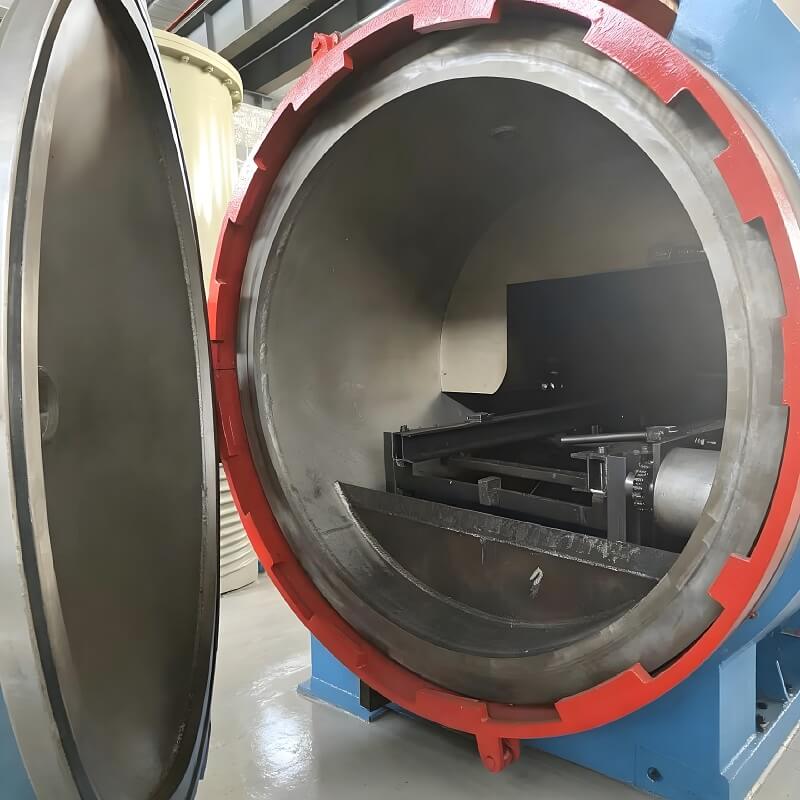

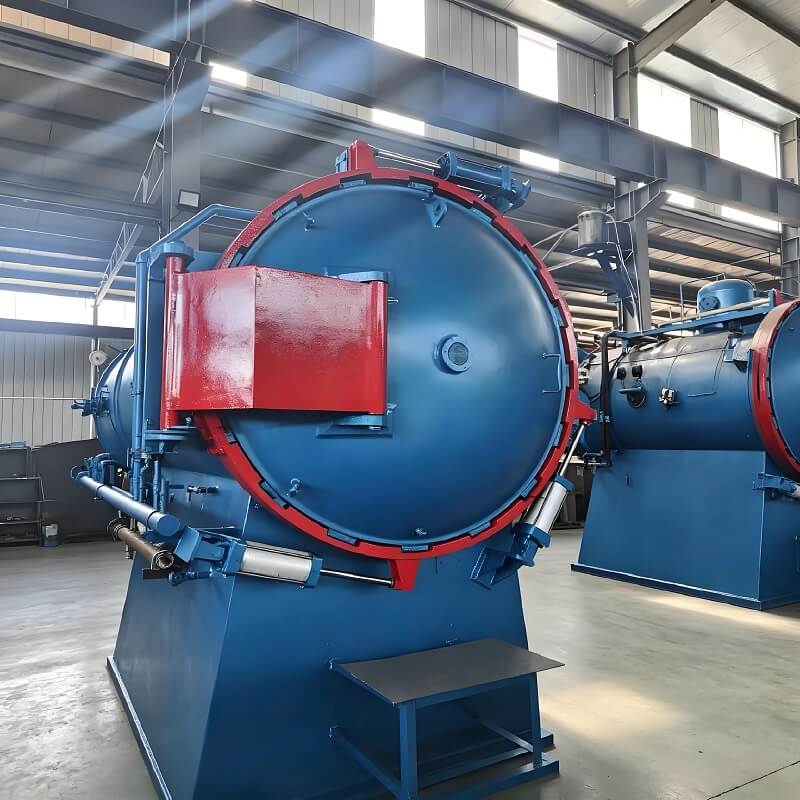

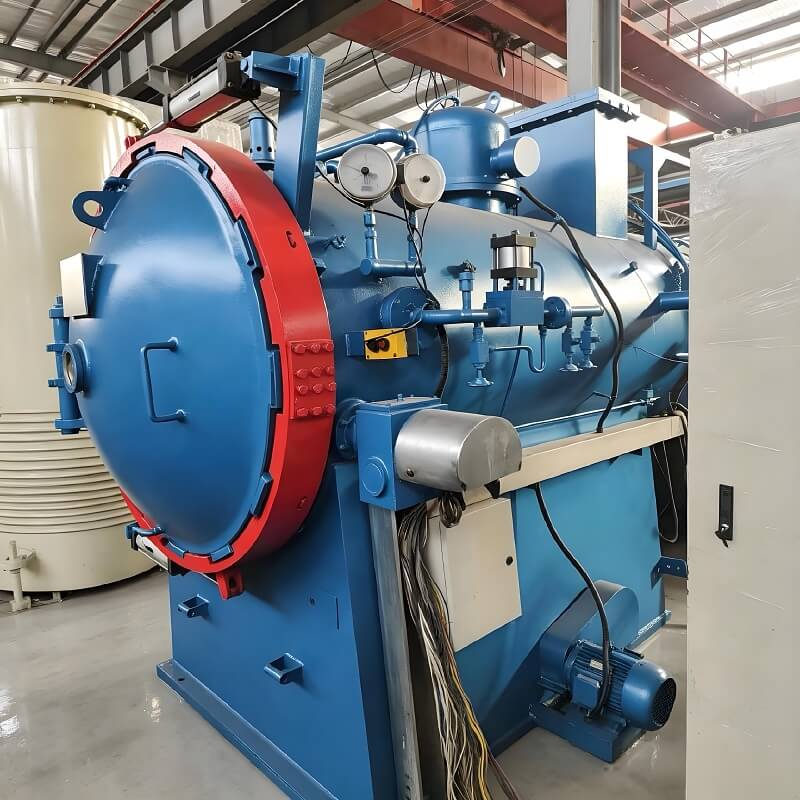

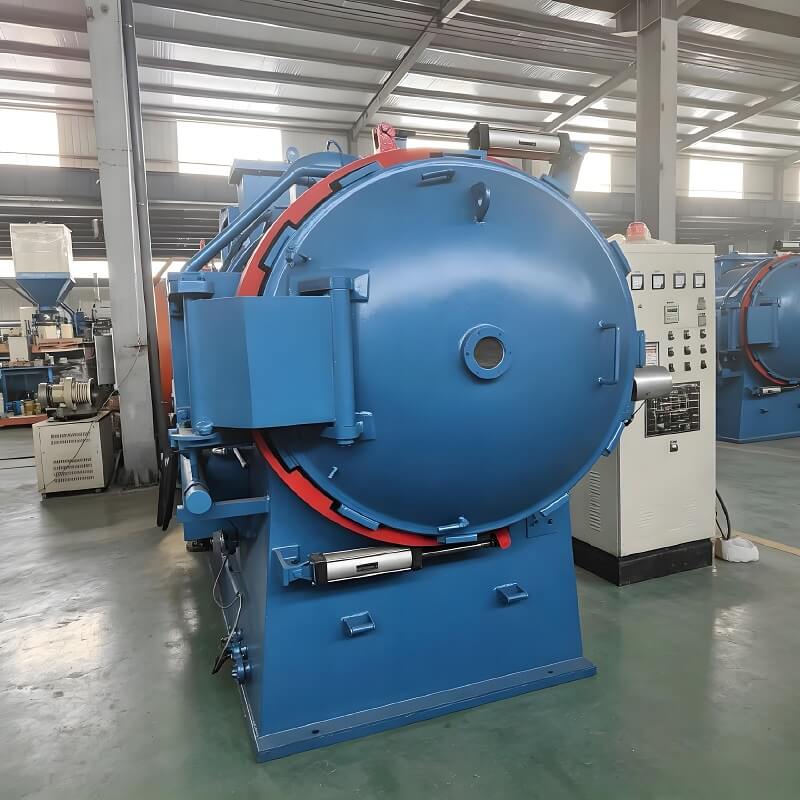

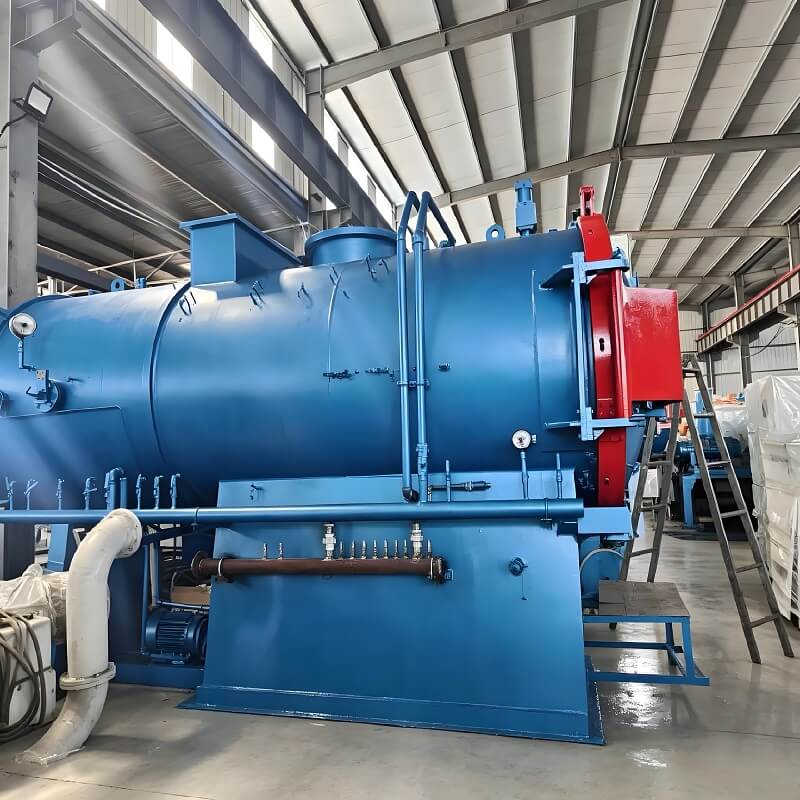

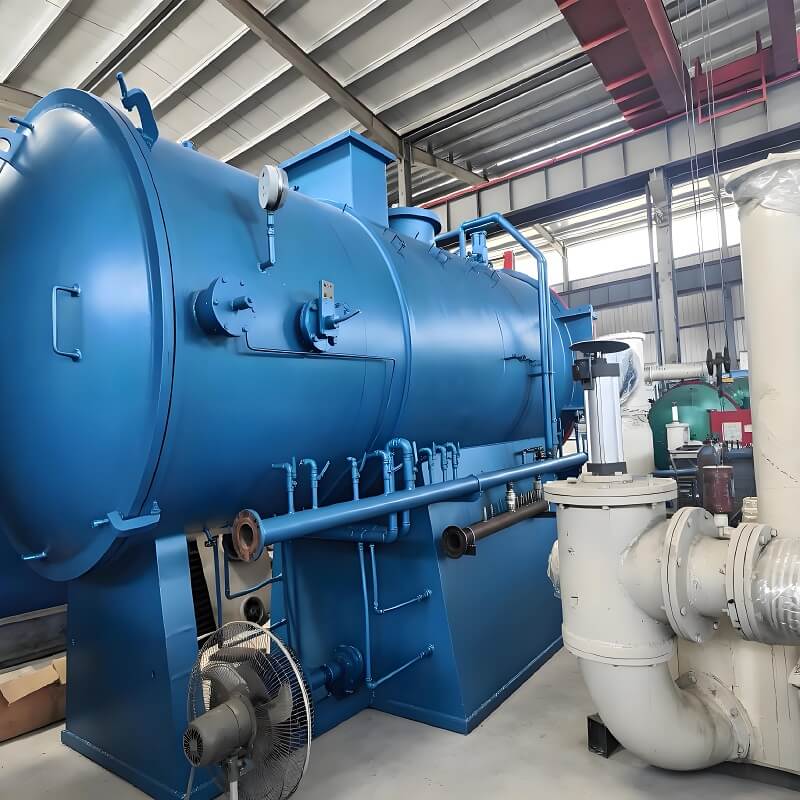

فرن تبريد الزيت الفراغي بغرفة مزدوجة لمعدات المعالجة الحرارية المخصصة لتصلب المعادن الساطعة

التعليمات

Q1: كيفية الاختيار بين فرن التبريد بالزيت الفراغي وفرن التبريد بالغاز؟

ج: إخماد الزيت للقسم السميك والصلب عالي الصلابة وHSS مع معدل تبريد أسرع؛ إخماد الغاز للألمنيوم والفولاذ المقاوم للصدأ الرقيق وسهل التشوه. يغطي نموذج التبريد المتكامل للنفط + الغاز كلتا العمليتين.

س2: هل تحتاج قطع العمل إلى الصقل أو السفع الرملي بعد التبريد؟

ج: يتجنب جو الفراغ الأكسدة وإزالة الكربنة، وتظل الأجزاء ذات مظهر معدني لامع. لا تتطلب المنتجات القياسية السفع الرملي أو التخليل، مما يقلل تكلفة ما بعد المعالجة إلى حد كبير.

Q3: هل يمكن للفرن أن يتطابق مع مصدر الطاقة المحلي 415 فولت 60 هرتز؟

ج: يتوفر تخصيص الجهد العالمي، وتم اختبار النظام الكهربائي بالكامل قبل التسليم، وتم توفير المحولات والمقابس المطابقة.

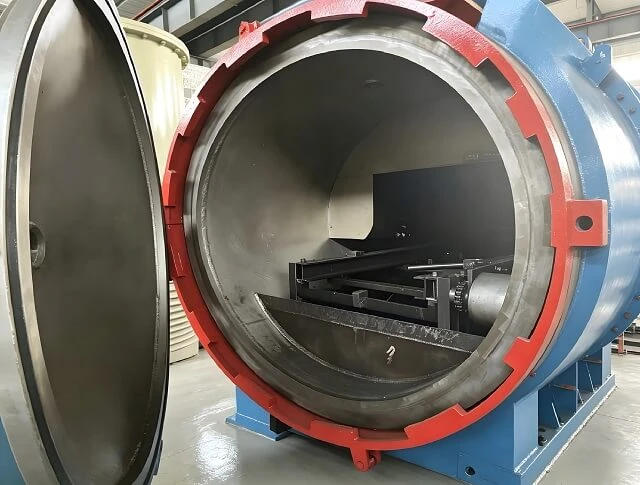

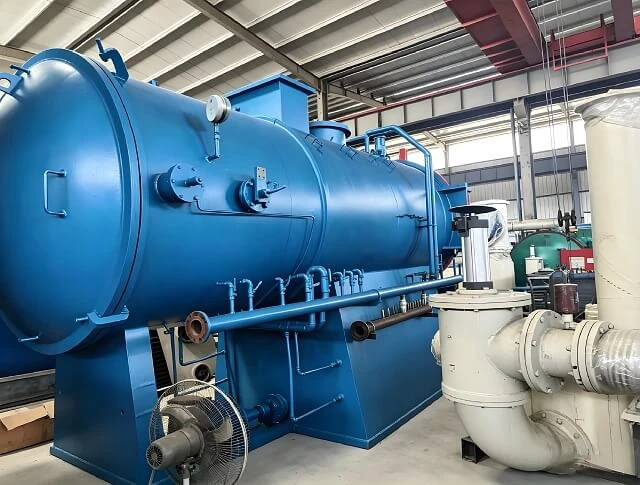

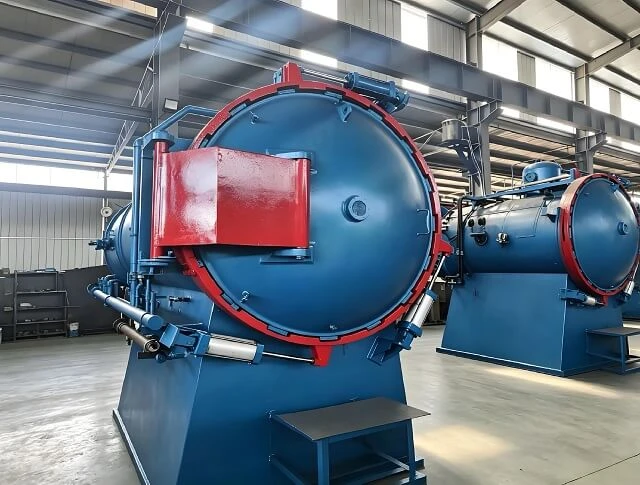

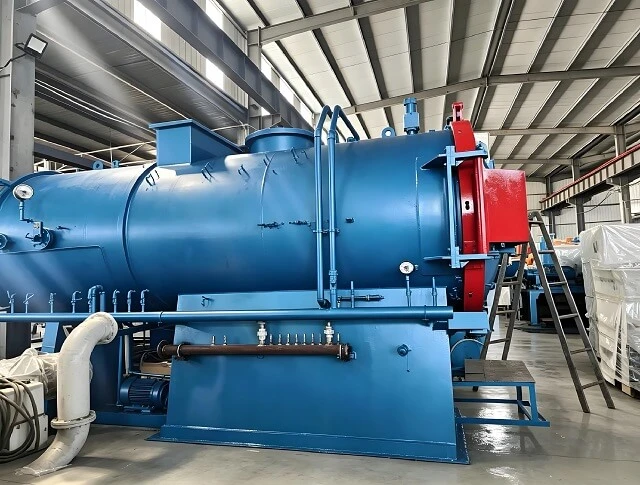

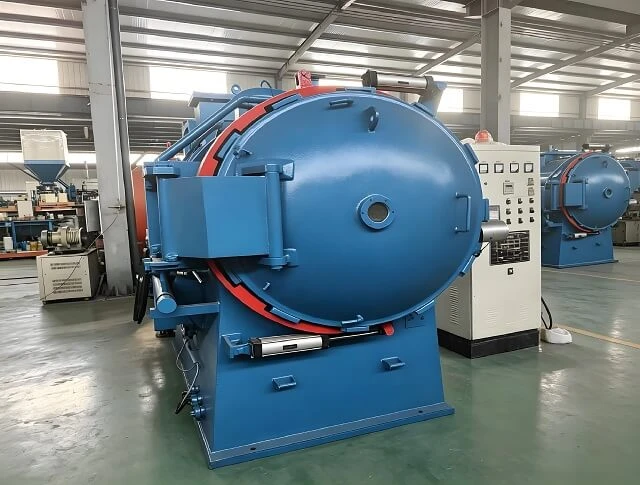

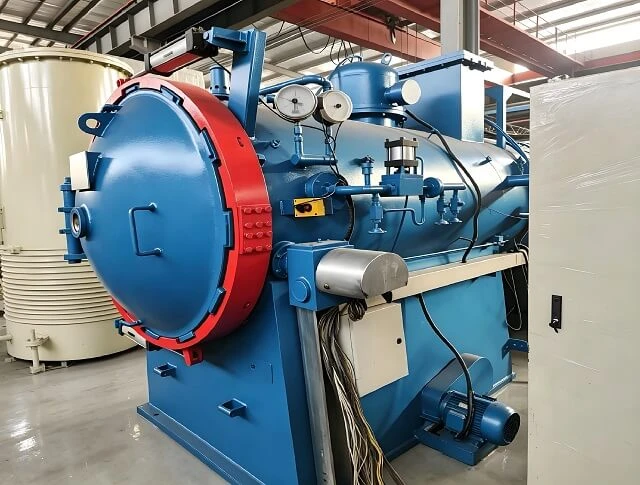

فرن تبريد الزيت الفراغي بغرفة مزدوجة لمعدات المعالجة الحرارية لتصلب المعادن الساطعة
