تم تصميم فرن التبريد بالزيت الفراغي الصناعي Rexin للمعالجة الحرارية الفراغية وتبريد الزيت للمكونات المعدنية التي تتطلب صلابة عالية وتشويهًا متحكمًا وتشطيبًا نظيفًا للسطح. تساعد البيئة المفرغة على تقليل الأكسدة وإزالة الكربنة أثناء التسخين، بينما توفر عملية تبريد الزيت تبريدًا سريعًا لتطبيقات التصلب.
إنها مناسبة لفولاذ الأدوات، وفولاذ القالب، وسبائك الفولاذ، والفولاذ عالي السرعة، والقوالب، والتروس، والمحامل والمكونات المعدنية الدقيقة الأخرى. يمكن تخصيص حجم الفرن وسعة التحميل ونظام التفريغ ونظام التسخين وتكوين العملية وفقًا لمتطلبات قطعة العمل والمعالجة الحرارية.
التطبيقات
التخصيص
المزايا الرئيسية
المعلومات المطلوبة
مبدأ عمل التبريد بالزيت الفراغي
تجمع عملية التبريد بالزيت الفراغي بين التسخين الفراغي المتحكم فيه والتبريد السريع للزيت من أجل تصلب المكونات المعدنية. بعد تحميل قطع العمل إلى غرفة الفرن، يتم إخلاء الغرفة وتسخين الأجزاء وفقًا لبرنامج المعالجة الحرارية المطلوب.
أثناء التسخين والإمساك، تساعد بيئة الفراغ على تقليل الأكسدة وإزالة الكربنة من سطح قطعة العمل. بعد الوصول إلى درجة الحرارة وزمن الثبات المطلوب، يتم نقل قطع العمل إلى مرحلة تبريد الزيت من أجل التبريد السريع والمتحكم فيه.
تساعد عملية التبريد على تحقيق الصلابة والخصائص الميكانيكية المطلوبة للمواد مثل فولاذ الأدوات، وفولاذ القالب، وسبائك الفولاذ، والفولاذ عالي السرعة. يتم تحديد درجة حرارة التسخين، ووقت الاحتفاظ، وظروف التفريغ، ومعلمات التبريد وفقًا للمادة وأبعاد قطعة العمل ونتائج المعالجة الحرارية المطلوبة.

التدفئة والتسخين نظام التفريغ
يستخدم فرن تبريد الزيت الفراغي الصناعي غرفة تسخين فراغية محكمة الغلق لتوفير بيئة خاضعة للتحكم لتسخين وإمساك قطع العمل قبل التبريد. يقوم نظام التفريغ بإزالة الهواء من الحجرة، مما يساعد على تقليل الأكسدة وإزالة الكربنة أثناء المعالجة الحرارية ذات درجة الحرارة العالية.
تم تصميم نظام التسخين لتوفير تسخين موحد ومتحكم به في جميع أنحاء منطقة العمل الفعالة. يمكن برمجة درجة الحرارة ومعدل التسخين ووقت الاحتفاظ وظروف الفراغ وفقًا للمادة وعملية المعالجة الحرارية المطلوبة.
يمكن تكوين نظام التفريغ وغرفة التسخين وطاقة التسخين ومنطقة العمل الفعالة وفقًا لأبعاد قطعة العمل وسعة التحميل ومتطلبات العملية.

مكونات المعدات الرئيسية
1. غرفة التدفئة فراغ
غرفة مفرغة محكمة الغلق مع هيكل مزدوج الطبقة لتبريد الماء، وعزل حراري من الجرافيت وعناصر تسخين من الجرافيت من أجل تسخين متحكم وموحد بدرجة حرارة عالية.
2. نظام ضخ الفراغ
نظام ضخ الفراغ مكون من مضخة ميكانيكية دوارة ومضخة جزيئية لتوفير ظروف الفراغ المطلوبة لعملية المعالجة الحرارية.
3. نظام تبريد الزيت
نظام تبريد الزيت مع وظائف تخزين الزيت وتدويره وتحريكه لتوفير تبريد سريع ومتحكم لقطع العمل بعد التسخين الفراغي. يساعد المبادل الحراري الخارجي للزيت والماء على التحكم في درجة حرارة زيت التبريد أثناء التشغيل.
4. نظام نقل ورفع قطع العمل
آلية النقل والرفع مصممة لنقل قطع العمل بين مرحلتي التسخين وتبريد الزيت بسلاسة وموثوقية. يمكن تكوين الآلية وفقًا لهيكل الفرن وسعة التحميل ومتطلبات العملية.
5. نظام التحكم PLC وHMI
نظام التحكم الآلي للتدفئة، والحفاظ على درجة الحرارة، وتشغيل الفراغ، وتبريد الزيت ومراقبة العملية. يمكن ضبط برامج المعالجة الحرارية ومعلمات العملية وفقًا للمواد وقطع العمل المختلفة.
6. نظام السلامة والتعشيق
يشتمل الفرن على وظائف مراقبة العملية والإنذار والتعشيق لدرجة الحرارة والفراغ وتشغيل المعدات. يتم تحديد تكوينات السلامة المحددة وفقًا لتصميم الفرن النهائي ومتطلبات المشروع.
نظام تبريد الزيت& المزايا الرئيسية
يوفر نظام تبريد الزيت تبريدًا سريعًا ومتحكمًا بعد التسخين الفراغي لتحقيق الصلابة والخصائص الميكانيكية المطلوبة لقطعة العمل.
تشمل المزايا الرئيسية ما يلي:
1. تقليل الأكسدة وإزالة الكربنة
يساعد التسخين الفراغي على تقليل الأكسدة وإزالة الكربنة أثناء المعالجة بدرجة حرارة عالية، مما يدعم سطح قطعة عمل أنظف ويقلل متطلبات معالجة السطح اللاحقة.
2. التبريد السريع للزيت
يوفر التبريد بالزيت معدل تبريد مرتفعًا نسبيًا مناسبًا لصلب الأدوات والفولاذ القالب وسبائك الفولاذ والمواد الأخرى القابلة للتطبيق.
3. التحكم في تداول الزيت
يساعد دوران الزيت وتحريكه على تحسين اتساق التبريد حول حمل الفرن. يمكن التحكم في درجة حرارة الزيت من خلال نظام التبريد والتبادل الحراري.
4. عملية المعالجة الحرارية التي يتم التحكم فيها
يمكن إدارة معلمات التسخين والإمساك والتشغيل الفراغي والتبريد من خلال نظام التحكم وفقًا لمتطلبات المواد والعمليات المختلفة.
5. تكوين العملية المرنة
يمكن تخصيص حجم الفرن، وسعة التحميل، ونظام التفريغ، ونظام التسخين، وتكوين تبريد الزيت وفقًا لمتطلبات قطعة العمل والإنتاج.
التطبيقات& المواد
إن فرن التبريد بالزيت الفراغي الصناعي مناسب لتقوية المكونات المعدنية التي تتطلب تسخينًا متحكمًا، تبريدًا سريعًا للزيت، صلابة عالية وتقليل أكسدة السطح.
تشمل المواد والتطبيقات النموذجية ما يلي:
1. أداة الصلب ويموت الصلب
القوالب والقوالب واللكمات وأدوات التشكيل ومكونات الأدوات الأخرى التي تتطلب التصلب بعد التسخين بدرجة حرارة عالية.
2. الفولاذ عالي السرعة
أدوات القطع ومكونات الأدوات المختارة التي تتطلب معالجة حرارية فراغية وتبريدها.
3. سبائك الصلب
التروس والأعمدة ومكونات ناقل الحركة والأجزاء الميكانيكية الأخرى التي تتطلب صلابة محسنة ومقاومة التآكل.
4. تحمل الصلب
حلقات المحمل ومكونات المحامل الأخرى القابلة للتطبيق والتي تتطلب تصلبًا متحكمًا فيه وتبريد الزيت.
5. المكونات الميكانيكية الدقيقة
أجزاء الآلة المختارة والمكونات المعدنية الدقيقة حيث يجب التحكم في أكسدة السطح والتشوه واتساق المعالجة الحرارية.
تعتمد ملاءمة التبريد بالزيت الفراغي على درجة المادة وهندسة قطعة العمل والصلابة المطلوبة وعملية المعالجة الحرارية. يمكن لمهندسي Rexin أن يوصيوا بتكوين الفرن المناسب بعد مراجعة متطلبات قطعة العمل والعملية.
المواصفات الفنية
المواصفات التالية هي التكوينات المرجعية لفرن تبريد الزيت الفراغي الصناعي. يتم تحديد المعلمات التقنية النهائية وفقًا لقطعة العمل وسعة التحميل وعملية المعالجة الحرارية.
| البند | المواصفات المرجعية |
|---|---|
| حجم غرفة التدفئة الفعالة | 600 × 800 × 1000 مم / 800 × 1200 × 1500 مم، أو حسب الطلب |
| أقصى درجة حرارة العمل | 1300 درجة مئوية |
| فراغ في نهاية المطاف | ≥ 6.7 × 10⁻³ باسكال |
| توحيد درجة الحرارة | ±5 درجة مئوية |
| التبريد المتوسطة | زيت تبريد الفراغ |
| عنصر التسخين | عناصر التدفئة الجرافيت |
| نظام فراغ | مضخة ميكانيكية دوارة دوارة + مضخة جزيئية |
| نظام التحكم | PLC + شاشة تعمل باللمس HMI |
| نظام التبريد | تبريد الماء بطبقة مزدوجة + دوران الزيت القسري |
| قدرة التحميل المرجعية | 200 كجم / 500 كجم / 1000 كجم، حسب التكوين |
| مصدر الطاقة | 380 فولت / 50 هرتز، قابل للتخصيص وفقًا لمعايير الطاقة المحلية |
يمكن تخصيص أبعاد الغرفة، وسعة التحميل، وطاقة التسخين، وتكوين الفراغ، ونظام التبريد والمواصفات الكهربائية وفقًا لمتطلبات الإنتاج الخاصة بالعميل.

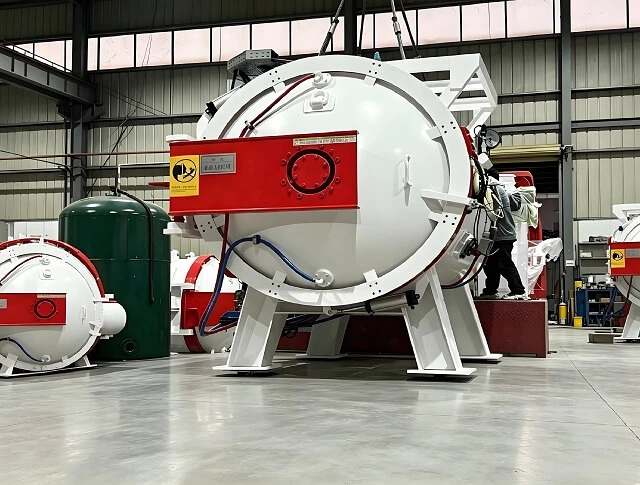

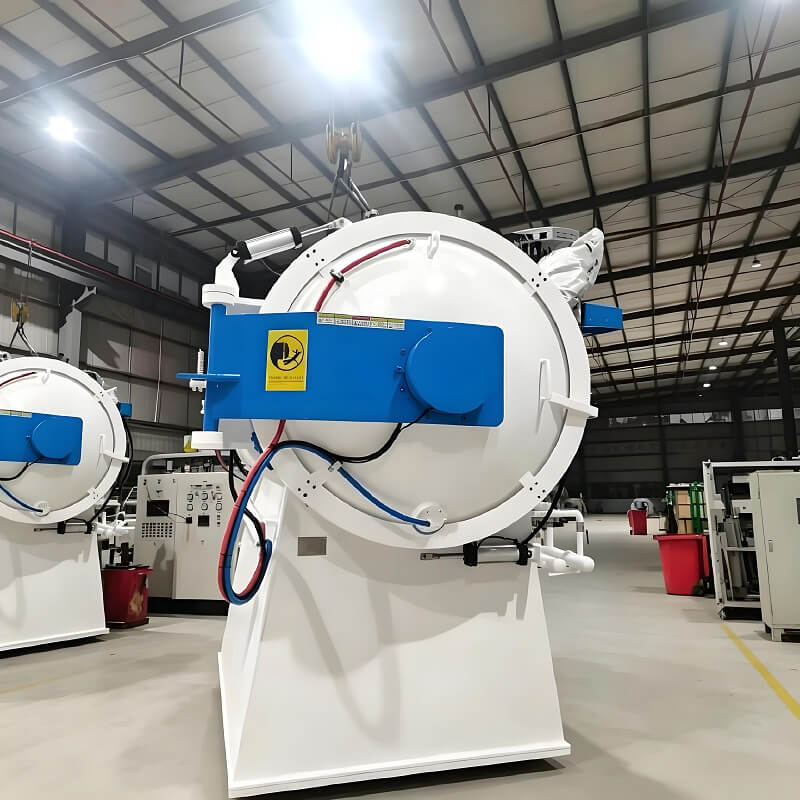

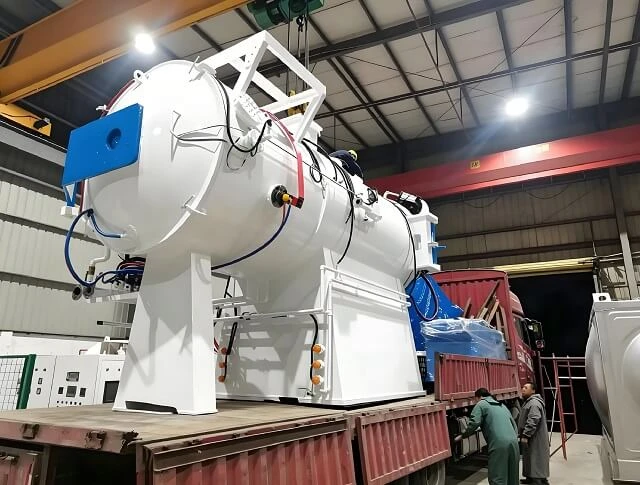

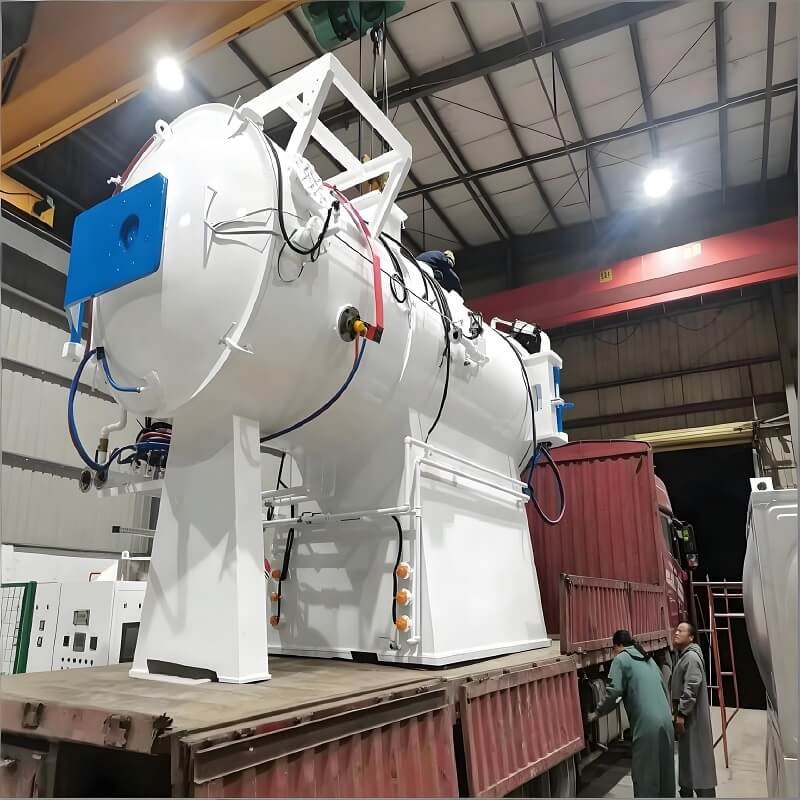

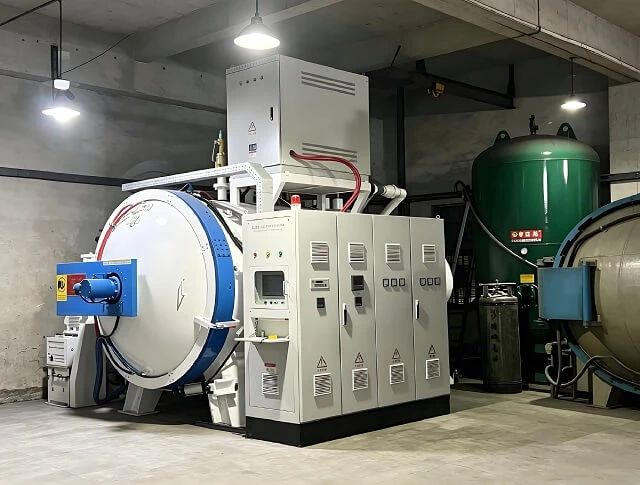

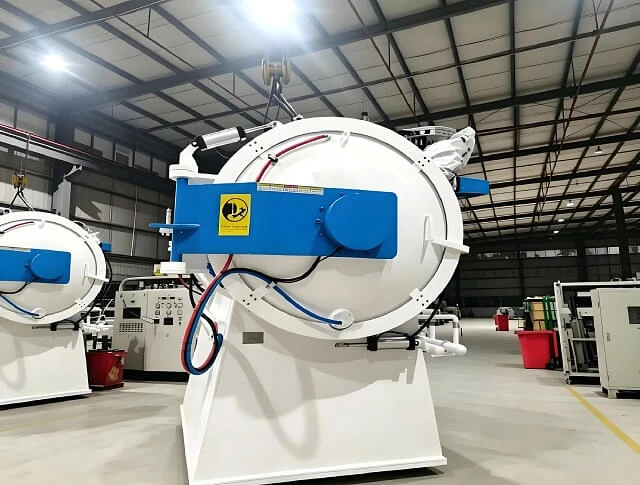

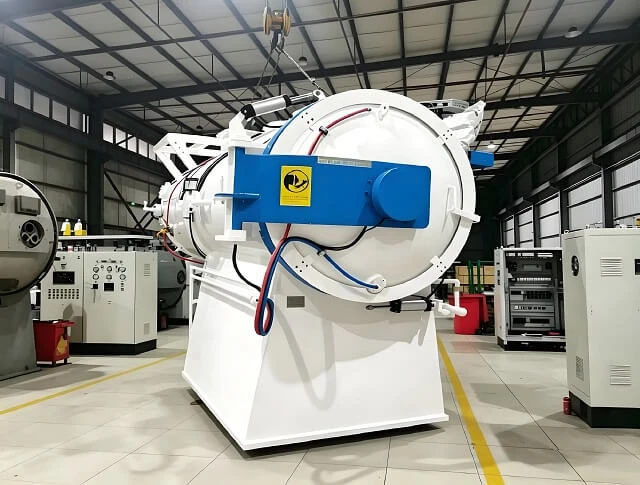

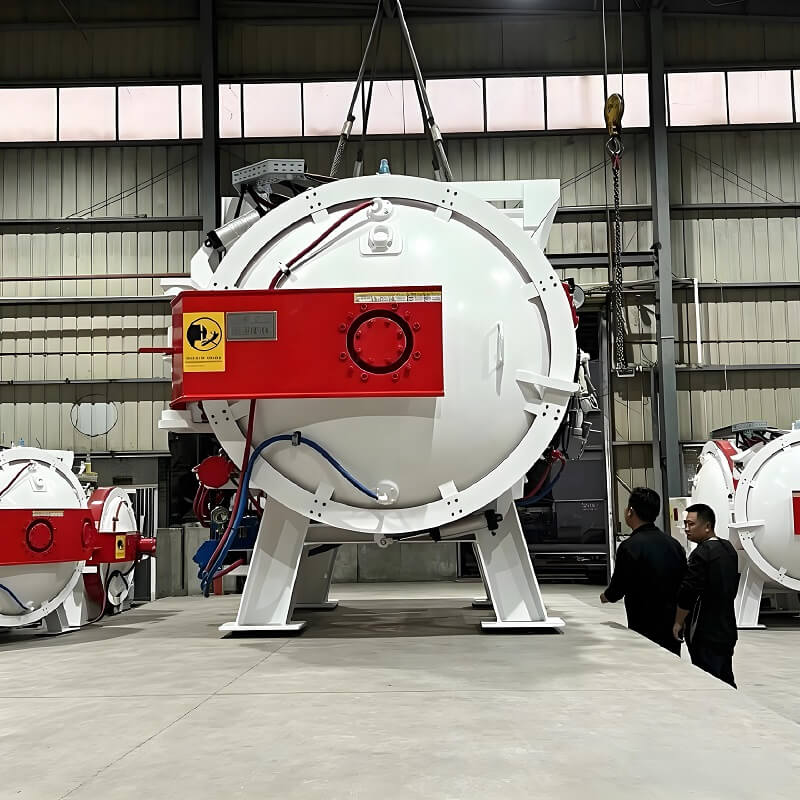

فرن تبريد الزيت الفراغي الصناعي - عرض المعدات

لماذا تختار Rexin
الهندسة التي تربط العمليات والمعدات والإنتاج
توفر Rexin حلول الأفران الصناعية بدءًا من تقييم العمليات وتصميم الأفران وحتى التصنيع والتسليم ودعم ما بعد البيع.
أكثر من 18 سنة من الخبرة
الخبرة المهنية في تصنيع الأفران الصناعية ومعدات المعالجة الحرارية.
حلول الفرن المخصصة
يمكن تخصيص حجم الفرن ونظام التسخين والغلاف الجوي أو نظام الفراغ وتكوين التحكم والقدرة الإنتاجية وفقًا لمتطلبات المعالجة الحرارية المختلفة.
التصنيع ومراقبة الجودة
يتم تصنيع المعدات وتجميعها في مصنعنا مع الفحص والاختبار قبل التسليم.
الدعم الفني وما بعد البيع
بدءًا من مراجعة المتطلبات والاقتراح الفني وحتى التصنيع والتسليم وتوجيه التثبيت والتدريب ودعم ما بعد البيع.

عملية الفرن المخصصة

الشهادات والشهادات ضمان الجودة
تلتزم Rexin بمراقبة الجودة في جميع أنحاء تصميم الفرن وتصنيعه وتجميعه واختباره. تدعم شهاداتنا وممارسات إدارة الجودة الخاصة بنا تصنيع الأفران الصناعية الموثوقة وجودة المعدات المتسقة.
يتم فحص واختبار كل فرن قبل التسليم وفقًا للمتطلبات الفنية المتفق عليها.

الأسئلة الشائعة
س 1: ما هي المواد التي يمكن معالجتها في فرن التبريد بالزيت الفراغي؟
يتم استخدام التبريد بالزيت الفراغي بشكل شائع لفولاذ الأدوات، وفولاذ القوالب، وسبائك الفولاذ، والفولاذ عالي السرعة، وفولاذ التحمل والمواد الأخرى المناسبة لتصلب الزيت. تعتمد العملية المناسبة على درجة المادة وأبعاد قطعة العمل والصلابة المطلوبة.
س2: ما هي مميزات التبريد بالزيت الفراغي؟
يساعد التسخين الفراغي على تقليل الأكسدة وإزالة الكربنة أثناء المعالجة بدرجة حرارة عالية، بينما يوفر تبريد الزيت تبريدًا سريعًا للتصلب. هذا المزيج مناسب للمكونات التي تتطلب معالجة حرارية يمكن التحكم فيها وصلابة عالية وسطحًا أنظف.
س3: ما هي درجة حرارة العمل القصوى؟
الحد الأقصى لدرجة حرارة العمل المرجعية لفرن تبريد الزيت الفراغي الصناعي هو 1300 درجة مئوية . يتم اختيار درجة حرارة التشغيل الفعلية وفقًا لعملية المعالجة الحرارية للمواد.
س 4: هل يمكن تخصيص حجم الفرن وقدرة التحميل؟
نعم. يمكن تخصيص أبعاد غرفة التسخين، سعة التحميل، نظام التسخين، نظام التفريغ، نظام تبريد الزيت، نظام التحكم والتكوين الكهربائي وفقًا لمتطلبات قطعة العمل والإنتاج.
س 5: ما هي المعلومات التي يجب أن أقدمها لاختيار الفرن؟
يرجى تقديم درجة المادة، وأبعاد قطعة العمل، والحد الأقصى لوزن التحميل، وعملية التسخين والتبريد المطلوبة، والقدرة الإنتاجية وأي متطلبات خاصة للمعالجة الحرارية.
س 6: هل يمكن لشركة Rexin تقديم عرض فني وعرض أسعار؟
نعم. يمكن لمهندسي Rexin أن يوصيوا بتكوين مناسب للفرن ويعدوا عرضًا فنيًا وعروض أسعار بناءً على متطلبات قطعة العمل والمعالجة الحرارية لديك.
