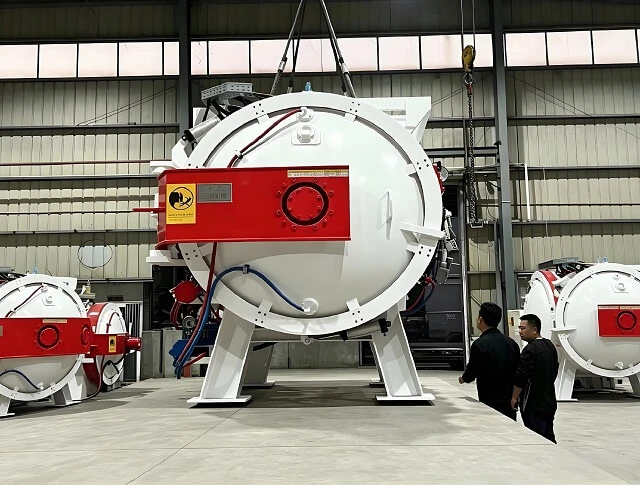

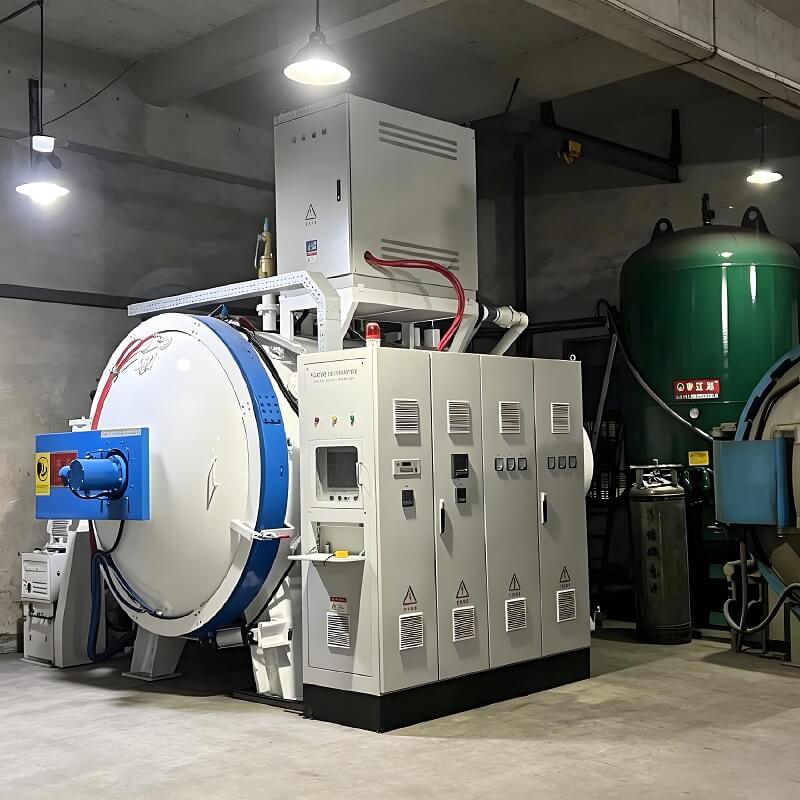

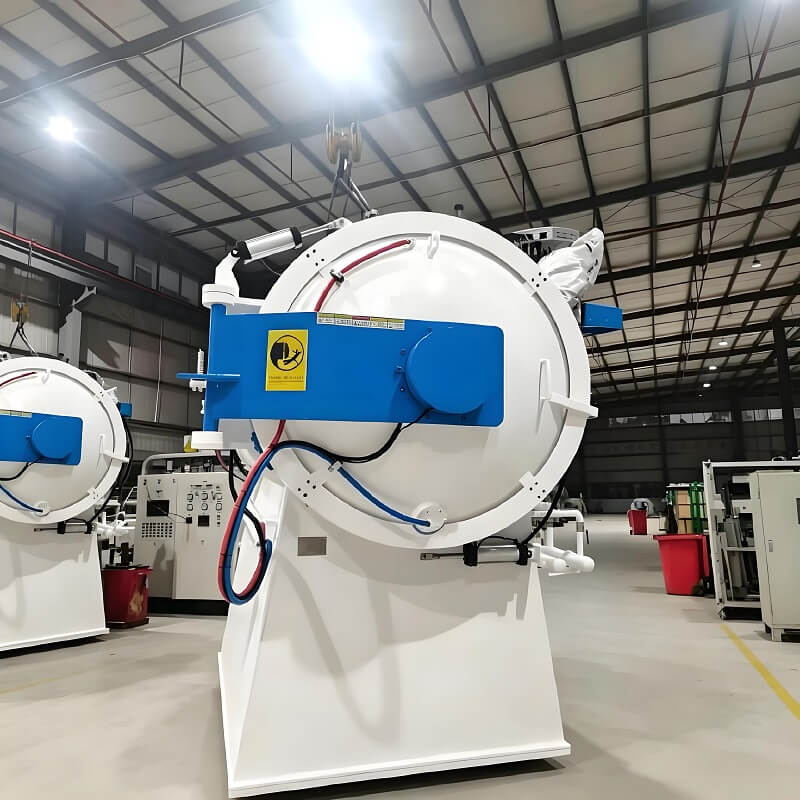

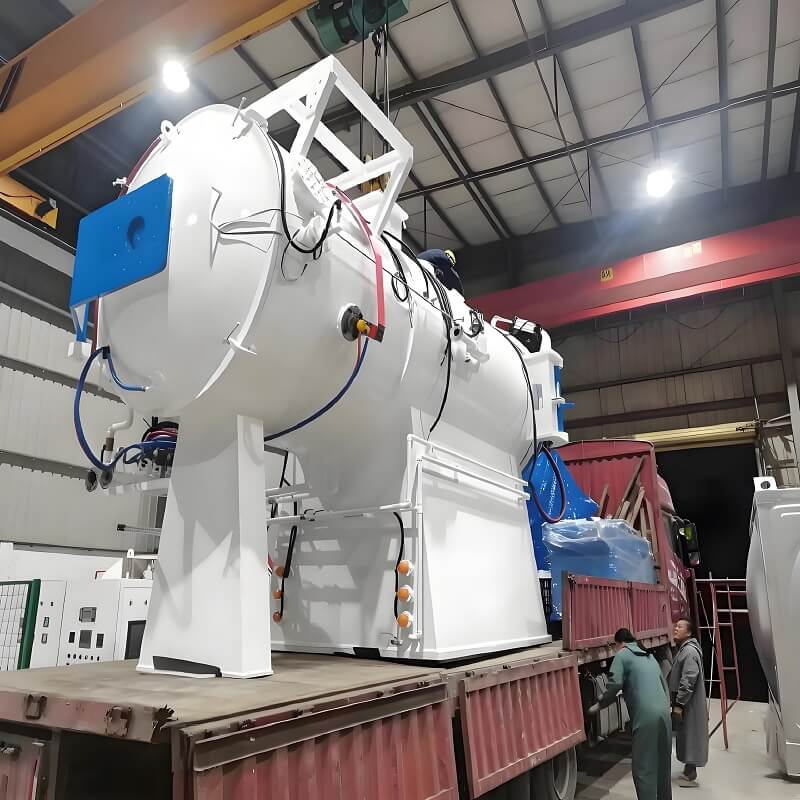

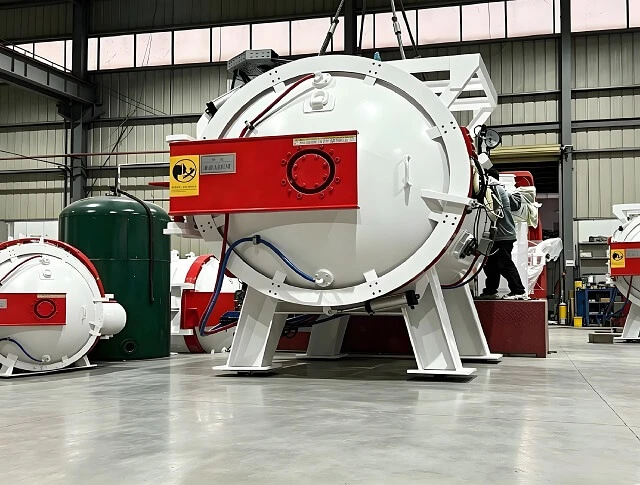

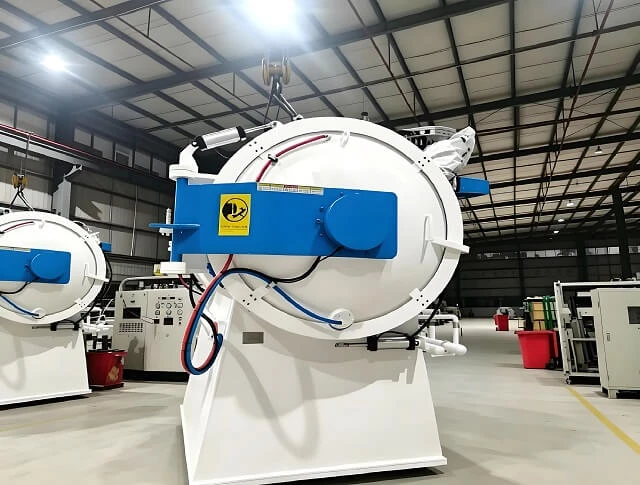

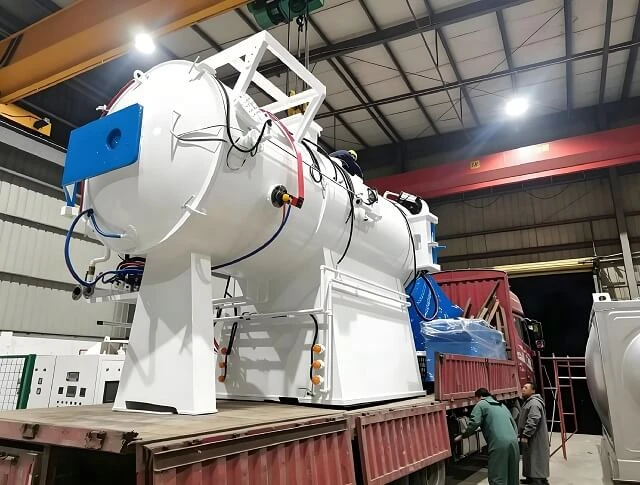

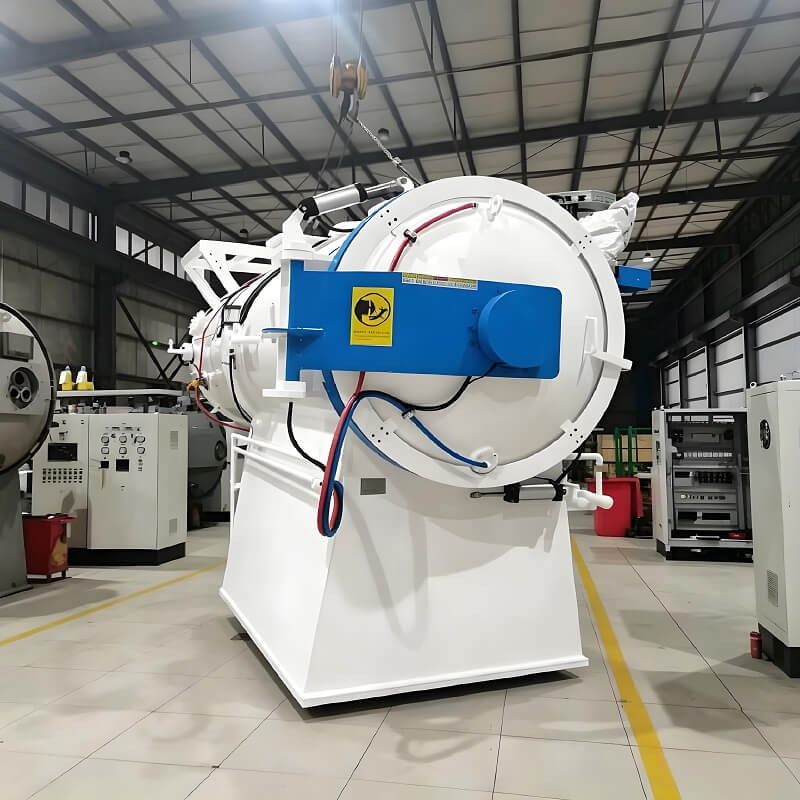

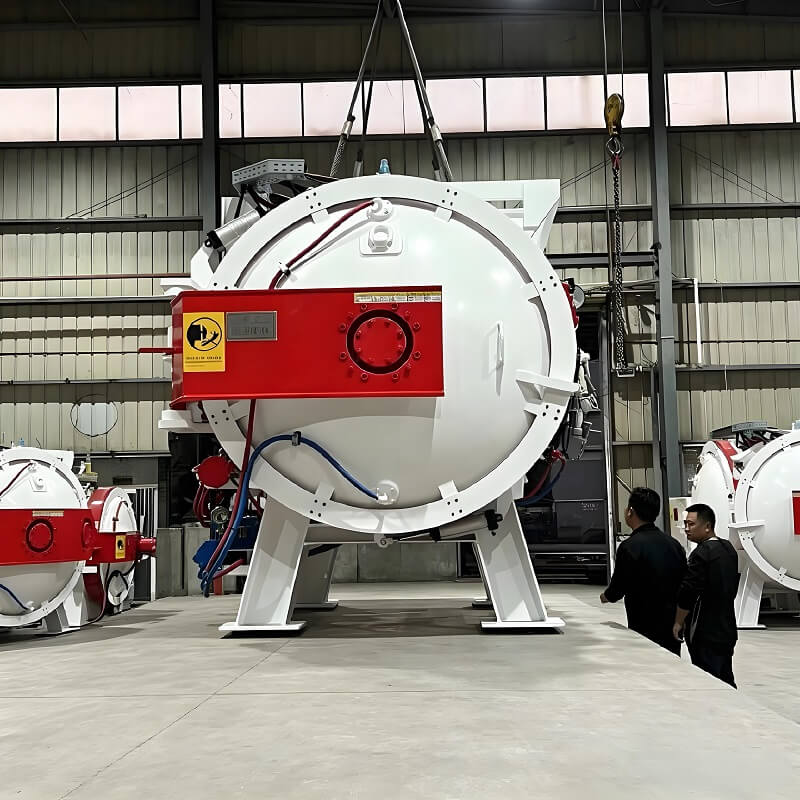

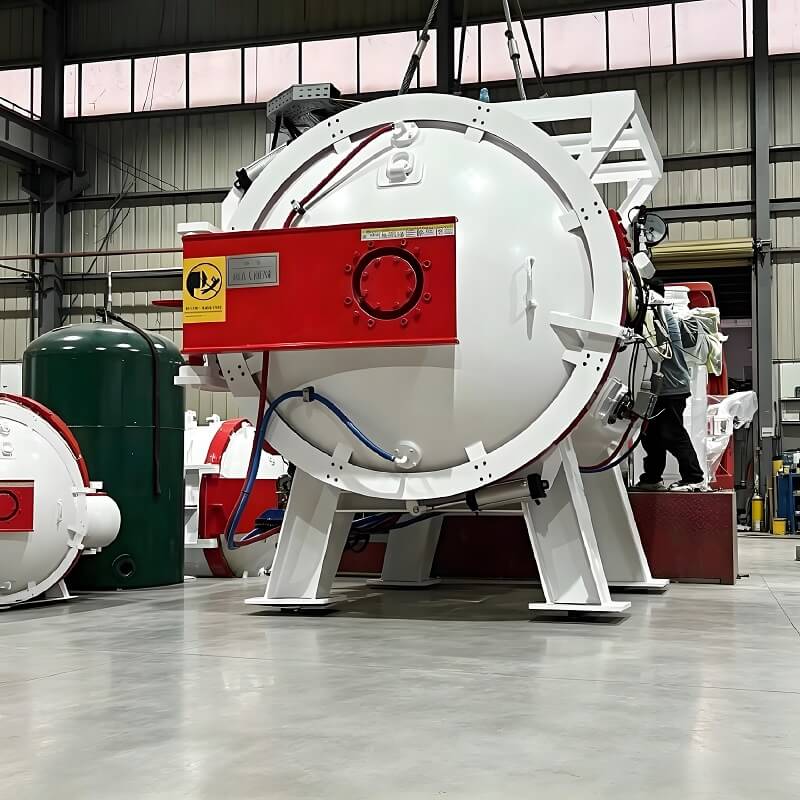

فرن تبريد الزيت الفراغي لتصلب أجزاء ناقل الحركة الأوتوماتيكي

فرن التبريد بالزيت الفراغي هو معدات المعالجة الحرارية الفراغية الصناعية الأساسية، متكامل مع نظام التسخين الفراغي المختوم ونظام التبريد بالزيت بالضغط السلبي. يتم تسخين قطع العمل والأوستين داخل حجرة فراغية محكمة الغلق خالية تمامًا من الأكسجين، ثم يتم غمرها بسرعة في زيت تبريد خاص لتبريد سريع بدرجة حرارة منخفضة لإكمال معالجة التصلب. تعمل عملية المعالجة الحرارية بأكملها على عزل الهواء تمامًا، وتجنب بشكل أساسي أكسدة السطح وإزالة الكربنة والصدأ على قطع العمل. لقد أصبحت آلة المعالجة الحرارية القياسية السائدة للقوالب المتطورة والأجزاء الميكانيكية الدقيقة وسبائك الفولاذ.

1. مرحلة ضخ الفراغ: أغلق باب الفرن، مزيج المضخة الميكانيكية والمضخة الجزيئية يستخرج الهواء داخل الغرفة لتشكيل بيئة ضغط سلبي عالي الفراغ.

2. التسخين بالفراغ والنقع: في ظل حالة الفراغ الخالية من الأكسجين، تقوم عناصر التسخين الجرافيت بتسخين قطع العمل عن طريق الإشعاع الحراري. يتم التحكم في درجة الحرارة بدقة لنقطة ضبط التبريد والحفاظ على ثباتها لاختراق الحرارة بالكامل.

3. تبريد وتبريد الزيت بالضغط السلبي: بعد التسخين، يتم رفع خزان الزيت بسرعة، ويتم غمر جميع قطع العمل بالكامل في زيت التبريد. تحت الضغط السلبي الفراغي، يدور الزيت بسرعة للتبادل الحراري، وتبرد قطع العمل بالتساوي وبسرعة لإنهاء التحول المارتنسيتي للحصول على صلابة أعلى ومقاومة التآكل.

4. تعبئة وتفريغ الغاز: بعد التبريد، املأ النيتروجين عالي النقاء في الغرفة لكسر الفراغ، ثم افتح باب الفرن لإخراج قطع العمل النهائية.

1. غرفة التسخين بالفراغ: هيكل سترة تبريد الماء بطبقة مزدوجة، مجهز بدرع حراري من الجرافيت وعناصر تسخين من الجرافيت، عزل حراري ممتاز وفقدان منخفض للحرارة.

2. وحدة مضخة الفراغ: مضخة ميكانيكية دوارة دوارة + نظام فراغ مضخة جزيئية، درجة فراغ نهائية عالية وسرعة ضخ مستقرة.

3. نظام تبريد الزيت بالتبريد: خزان زيت ذو سعة كبيرة، تحريك دوران الزيت القسري، مبادل حراري خارجي للزيت والماء للتحكم في درجة الحرارة بشكل مستقر.

4. آلية قيادة الرفع: خزان زيت الرفع الهيدروليكي / الكهربائي مع حركة سلسة، تبريد موحد كامل بدون منطقة ميتة.

5. نظام التحكم PLC الأوتوماتيكي الكامل: شاشة تعمل باللمس HMI، التحكم في درجة الحرارة المجزأة، التعشيق الفراغي، إنذار السلامة وتخزين برامج المعالجة الحرارية المتعددة.

6. نظام حماية السلامة: حماية من درجة الحرارة الزائدة، إنذار فراغ منخفض، تخفيف ضغط الانفجار، جهاز حماية مضاد للأكسدة بالنيتروجين.

1. صفر أكسدة وصفر إزالة الكربنة: العملية برمتها تحت بيئة فراغ عالية مختومة، سطح قطعة عمل لامع بدون سفع رملي وتلميع ثانوي، يقلل بشكل كبير من تكلفة ما بعد المعالجة.

2. التبريد الموحد واتساق المعالجة الحرارية المستقرة: يضمن تبريد دوران الزيت بالضغط السلبي الفراغي انحرافًا صغيرًا في الصلابة داخل وخارج قطع العمل، ومعدل تمرير المنتج يزيد عن 99٪.

3. توفير الطاقة والاستهلاك المنخفض: درع حراري من الجرافيت متعدد الطبقات يحبس الحرارة جيدًا، وغرفة تبريد المياه المزدوجة تقلل من فقدان الحرارة، وتوفر الطاقة أكثر من 30% مقارنة بأفران الغلاف الجوي الصندوقية.

4. التشغيل الذكي التلقائي الكامل: بدء العملية الكاملة بنقرة واحدة، وضخ الفراغ التلقائي، والتدفئة، والنقع، وتبريد الزيت وملء النيتروجين، ولا يتطلب الأمر مشغلًا بدوام كامل.

5. توافق المواد على نطاق واسع: مناسب لجميع أنواع الفولاذ القالب، والفولاذ عالي السرعة، والفولاذ المقاوم للصدأ، والفولاذ المحمل، وسبائك التيتانيوم، وتبريد الفولاذ الهيكلي.

6. صيانة منخفضة وعمر خدمة طويل: عناصر تسخين جرافيت مقاومة للتآكل مع عمر خدمة طويل، وحدة مضخة تفريغ مستقرة ومعدل فشل منخفض.

7. صديقة للبيئة وخالية من التلوث: لا يوجد حمام ملح، لا يوجد انبعاث غاز نفايات في الغلاف الجوي الكيميائي، دوران زيت التبريد المحكم، ورشة عمل نظيفة بدون دخان.

1. صناعة القوالب: ختم القالب، قالب الصب بالقالب، القالب البلاستيكي، تبريد قالب أداة القطع

2. قطع غيار السيارات: العتاد، المحمل، المكبس، الأجزاء الهيكلية لنقل الحركة الدقيقة تصلب الفراغ

3. أدوات القطع الآلية: لقم الثقب HSS، وقواطع الطحن، والصنابير، والمواقد المعالجة الحرارية

4. أجزاء الأجهزة الدقيقة: صمامات الفولاذ المقاوم للصدأ، والتجهيزات الهيدروليكية، ومكونات الأجهزة الطبية

5. صناعة الفضاء الجوي: سبائك التيتانيوم، تعزيز فراغ الجزء الهيكلي الدقة superalloy

6. صناعة المحامل: حلقات تحمل عالية الدقة، تبريد الزيت الفراغي للأسطوانة الإبرة

Q1: ما هي المواد التي يمكن معالجتها بواسطة فرن التبريد بالزيت الفراغي؟

A1: إنه يعمل مع جميع سبائك المعادن الحديدية: H13، Cr12MoV، SKD11، الفولاذ عالي السرعة M2/M35، الفولاذ المقاوم للصدأ 440C، الفولاذ الحامل GCr15، سبائك التيتانيوم، الفولاذ الهيكلي 40Cr إلخ. لا يمكن للمعادن غير الحديدية مثل سبائك الألومنيوم استخدام عملية التبريد بالزيت.

س 2: هل التبريد بالزيت الفراغي أفضل من التبريد بالفرن الجوي؟

ج2: نعم. يتجنب الفرن الفراغي الأكسدة وإزالة الكربنة تمامًا، وسطح قطعة العمل أكثر سطوعًا، وتوحيد الصلابة العالي، وتكلفة أقل بعد المعالجة، وبيئة عمل أنظف دون تلوث غاز النفايات.

Q3: هل يمكنك تخصيص حجم الفرن وسعة التحميل؟

ج3: نعم، نحن ندعم الخدمة المخصصة الكاملة، بما في ذلك أبعاد الغرفة ووزن التحميل ونطاق درجة الحرارة وآلية التغذية التلقائية وتكييف الجهد المحلي لمختلف البلدان.

س 4: ما هي مدة ضمان المعدات؟

A4: المكونات الأساسية (مضخة التفريغ، عناصر التسخين، وحدة التحكم PLC) تقدم ضمانًا لمدة 12 شهرًا، ودعمًا فنيًا مدى الحياة وتوريد قطع الغيار.
