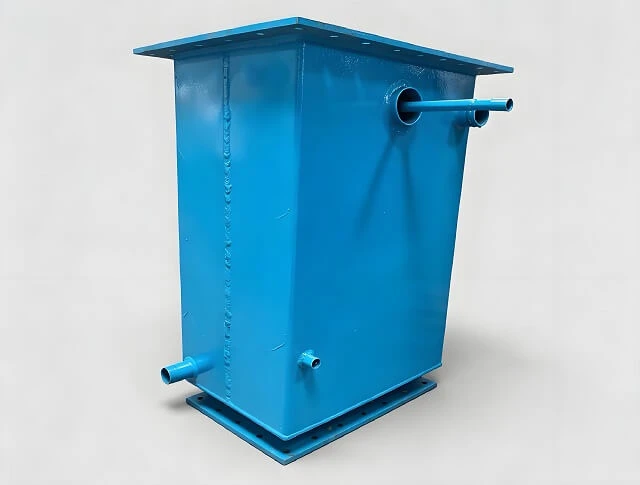

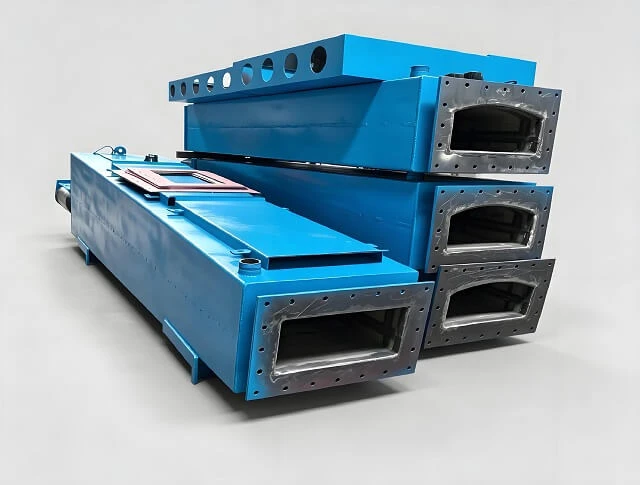

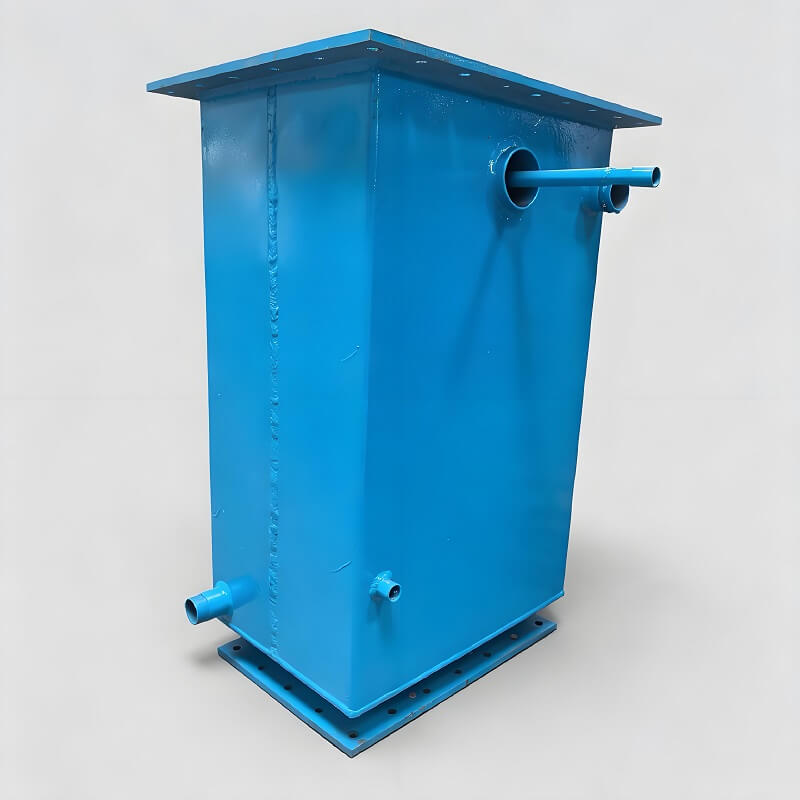

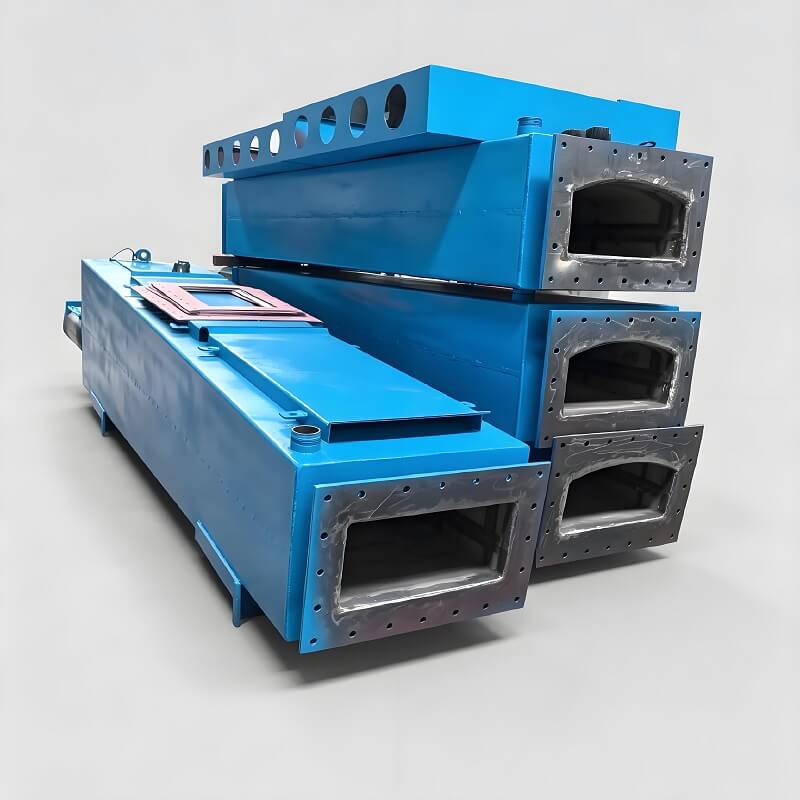

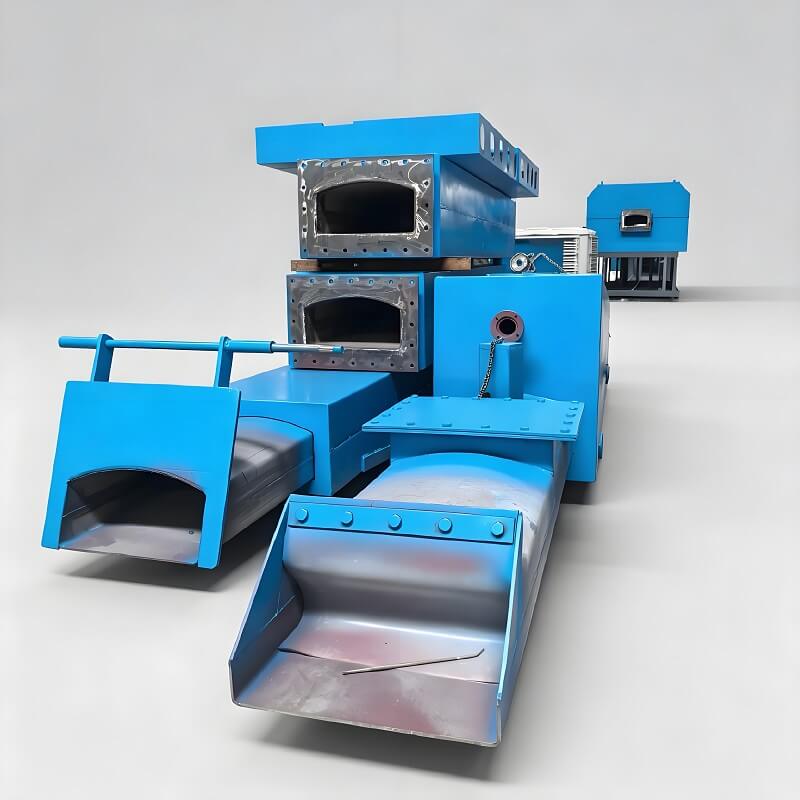

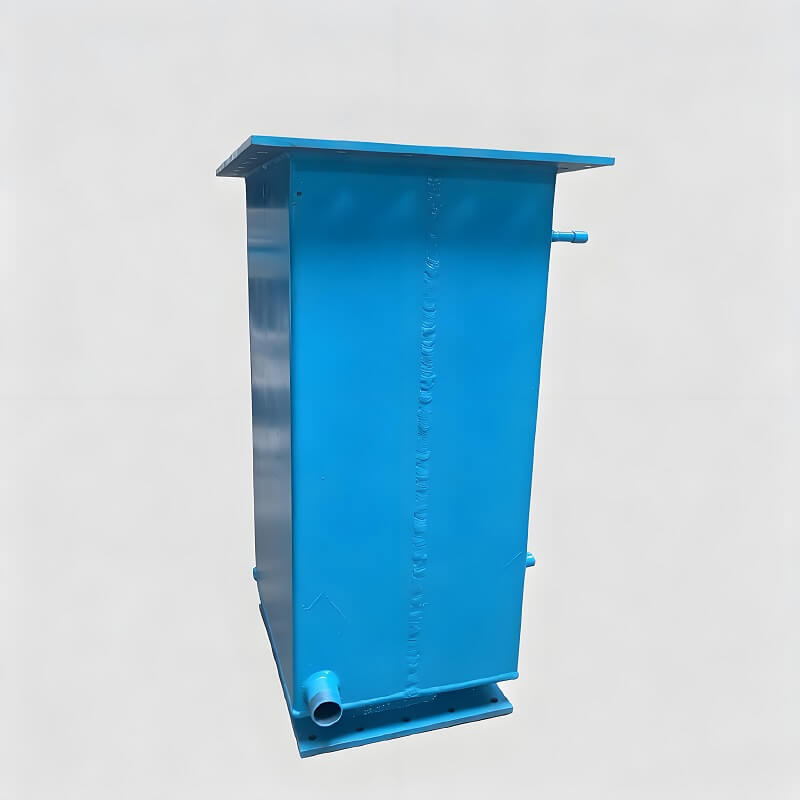

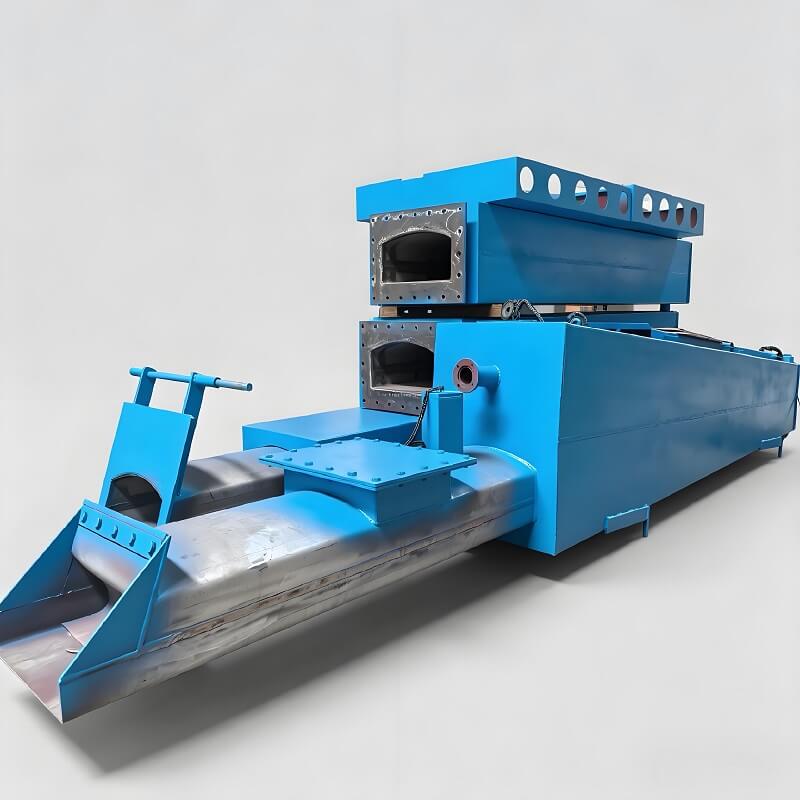

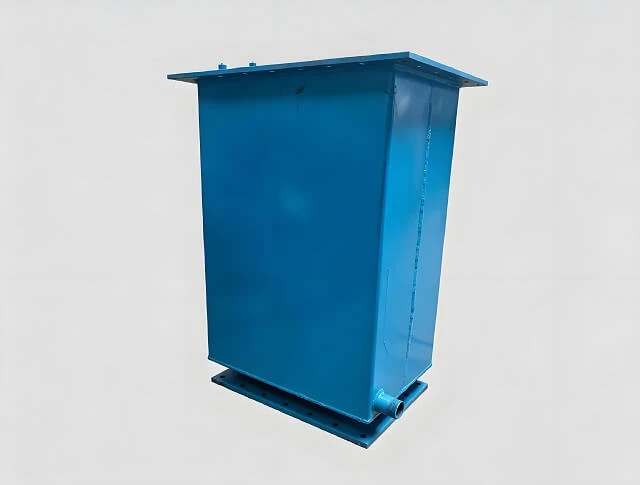

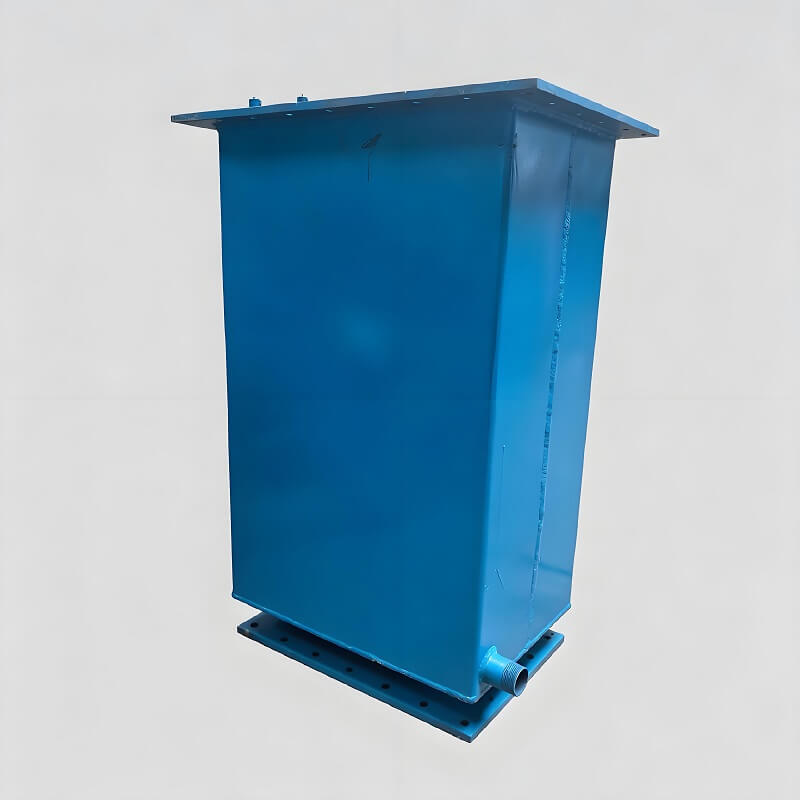

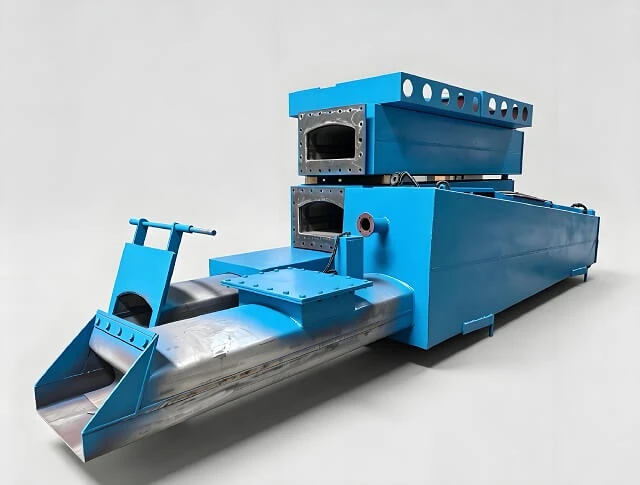

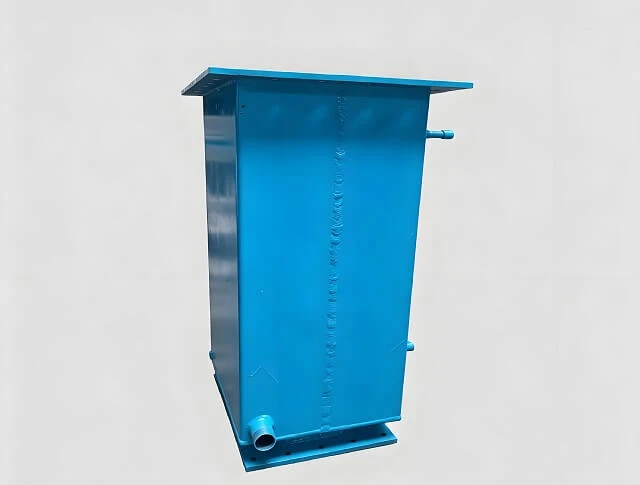

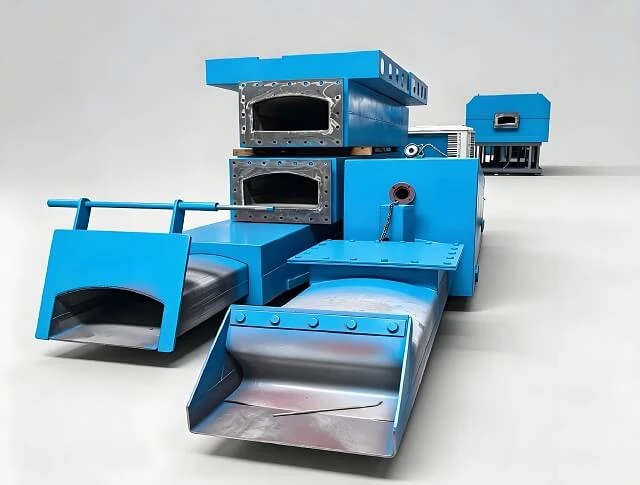

سترة تبريد المياه من الفولاذ المقاوم للصدأ OEM لفرن التبريد والكربنة
تحافظ السترة المبردة بالماء بدرجة حرارة سطحية منخفضة بشكل ثابت على الجدار الخارجي للفرن ≥50 درجة مئوية. مصنوعة من الفولاذ المقاوم للصدأ الفاخر، وتتميز بتبريد متداول بجدار مزدوج، ومقاومة للتشوه وعدم التسرب. مثالية لأفران المعالجة الحرارية للتبريد والكربنة على المدى الطويل.
سعر المصنع
خدمة صانعي القطع الأصلية
معلومات ما بعد البيع
طريقة الدفع
نظرة عامة على المنتج
سترة تبريد الماء هي مكون أساسي للتحكم في درجة الحرارة لأفران المعالجة الحرارية الصناعية ذات درجة الحرارة العالية. إنها تعتمد هيكلًا داخليًا مجوفًا مزدوج الجدار ملحومًا ومتكاملًا. يتناسب الجدار الداخلي بشكل وثيق مع غرفة التسخين ذات درجة الحرارة العالية، بينما تشكل الطبقة البينية قناة مياه دائرية محكمة الغلق. يتدفق ماء التبريد المستمر عبر القناة للتخلص من الحرارة الزائدة، وتحقيق الاستقرار في درجة حرارة السطح الخارجي للمعدات، وحماية موانع التسرب وهيكل جسم الفرن. إنه ملحق تبريد أساسي لأفران التفريغ، وأفران المعالجة الحرارية بحزام شبكي، وأفران التبريد وحمامات الملح.
أنواع الأفران المطبقة
✓ فرن الفراغ ✓ فرن التلبيد (1200–1800 درجة مئوية)
✓ فرن اللحام ✓ فرن التلدين
✓ فرن التبريد ✓ فرن التقسية
✓ أفران الزجاج / السيراميك ✓ أفران المعالجة الحرارية
الهيكل الرئيسي
غلاف ضغط مزدوج الجدار: لوح فولاذي داخلي مقاوم لدرجات الحرارة العالية + لوح خارجي حامل
قناة دوران دقيقة: قناة مياه حلزونية/مستقيمة للتبادل الحراري الكامل
منفذ المدخل والمخرج القياسي: وصلة خيطية/شفة لخطوط أنابيب التبريد الصناعية
ختم لحام كامل الاختراق: لحام محكم لمنع تسرب الماء
شفة التركيب المتكاملة: تتوافق مباشرة مع باب الفرن وبرميل الفرن وغرفة الفرن
الوظائف والمزايا الرئيسية
تبريد بدرجة حرارة ثابتة عالية الكفاءة: تبادل حراري لقناة مياه بمساحة كبيرة، درجة حرارة السطح الخارجي للفرن مستقرة أقل من 50 درجة مئوية، وتجنب التشوه الحراري ومخاطر الحروق
حماية ختم الفراغ: عزل درجة حرارة الفرن العالية جدًا، ومنع شيخوخة الختم وتسرب الفراغ
إطالة عمر خدمة الفرن: تقليل التعب الحراري ومخاطر تشقق غلاف الفرن، وخفض تكاليف الصيانة
لحام محكم مانع للتسرب: لحام كامل + اختبار الضغط الهيدروليكي تحت 0.6-1.0 ميجاباسكال، لا تسرب الماء تحت الفراغ
مادة مضادة للتآكل: الفولاذ المقاوم للصدأ SUS304 / SUS310S اختياري، مقاوم لأبخرة المعالجة الحرارية ومقياس مياه التبريد
دعم التخصيص الكامل: سترات أبواب الفرن الدائرية والمربعة والمستطيلة وذات الشكل الخاص، وتصنيع المعدات الأصلية وتصنيع التصميم الشخصي بناءً على الرسومات
مستقر للإنتاج الضخم: مناسب للتشغيل المستمر لمدة 24 ساعة لأفران الحزام الشبكي، وأفران الكربنة، وأفران التلدين الساطعة
طلب
1. معدات المعالجة الحرارية: فرن التبريد الفراغي، فرن الكربنة بالحزام الشبكي، فرن التلدين اللامع، فرن التقسية، خزان حمام الملح
2. الأجهزة الآلية والطبية: هيكل التبريد لخطوط المعالجة الحرارية للأجهزة والمحملات والطبية
المواصفات الفنية
|
غرض |
المواصفات القياسية |
|
مادة |
SUS304 / Q245R المرجل الصلب |
|
ضغط الماء العامل |
0.3-0.6 ميجا باسكال |
|
ضغط الاختبار الهيدروليكي |
0.8 ميجا باسكال، ثبات الضغط لمدة 30 دقيقة، بدون تسرب |
|
درجة حرارة السطح الخارجي |
≥ 50 درجة مئوية |
|
هيكل قناة المياه |
مستقيم / دوامة |
|
شكل |
جولة / مربع / مستطيل |
|
منفذ الاتصال |
DN15 / DN20 / DN25 خيط أو شفة |
|
نطاق الحجم |
القطر 50-2000 مم؛ الطول 100-3000 ملم |
|
ضمان |
12 شهرا |
سترة مبردة بالماء
التعليمات
س1: كيف نضمن عدم تسرب المياه؟
تجتاز جميع السترات اختبار الضغط الهيدروليكي 0.8 ميجا باسكال لمدة 30 دقيقة، وفحص اللحام بنسبة 100%. تقرير اختبار الضغط المقدم قبل الشحن؛ إصلاح واستبدال مجاني لتسرب اللحام خلال الضمان.
Q2: هل يمكننا تخصيص السترات ذات الشكل الخاص بالرسومات؟
نعم، اقبل الرسم ثنائي الأبعاد/ثلاثي الأبعاد ونسخ العينات، وتتوفر سترات باب الفرن المستديرة والمربعة والمنحنية.
Q3: ما هي درجة حرارة الفرن القصوى التي يمكن أن يتحملها؟
الغلاف الداخلي SUS310S يدعم درجة حرارة الفرن حتى 1100 درجة مئوية، وهو مستقر للتشغيل المستمر على المدى الطويل.
Q4: الحزمة والمهلة الزمنية؟
تصدير حالة خشبية المدخنة. الحجم القياسي 7-15 يومًا، والنماذج المخصصة الكبيرة 15-25 يومًا.
